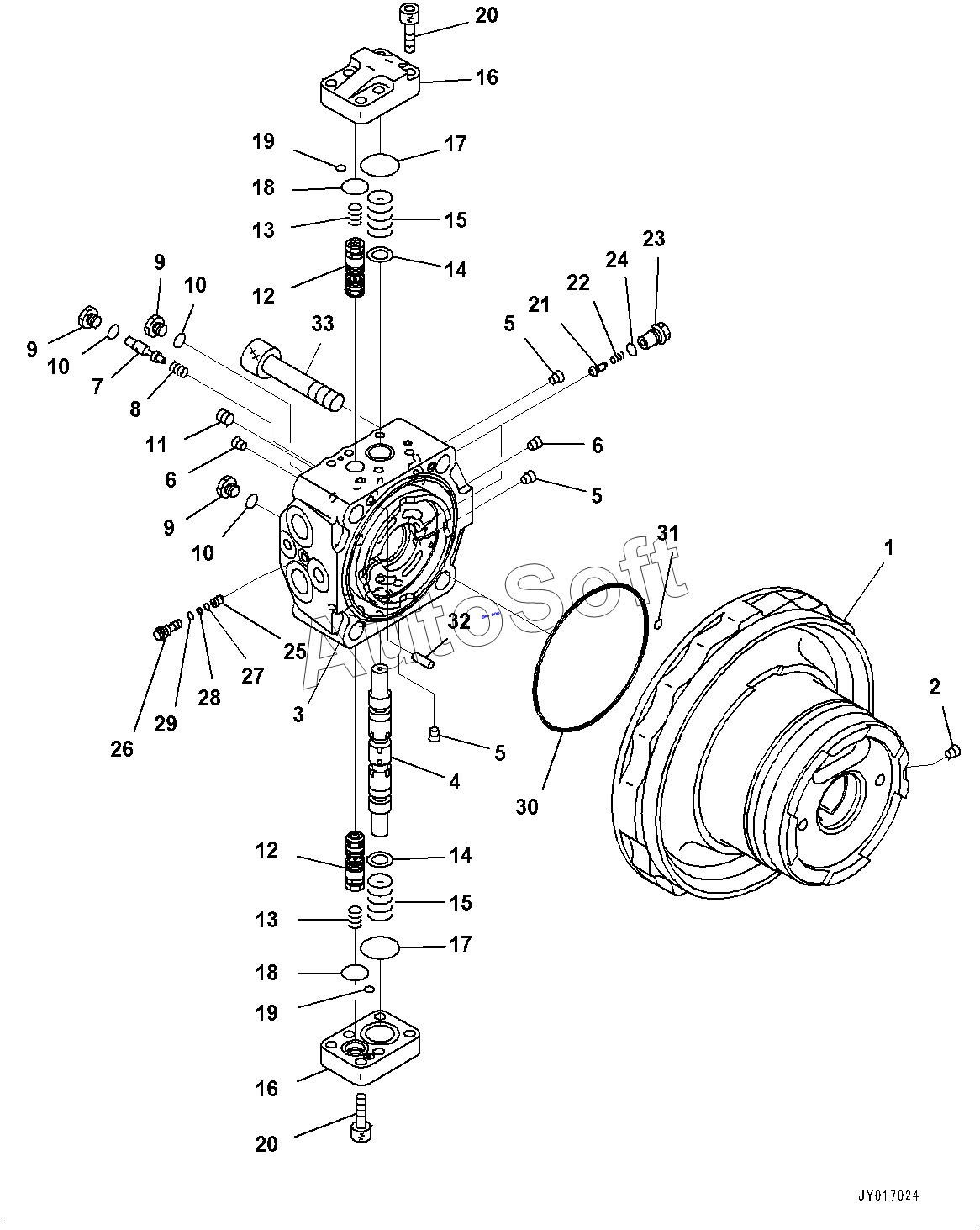

Каталог запасных частей к технике: Komatsu PC220-8MO (2010). Travel Motor and Final Drive, Travel Motor (1/2) (#100001-100106)
25
16
16
17
17
18
18
19
19
20
20
21
22
23
24
15
15
26
27
28
29
30
31
32
33
6
6
1
2
3
4
5
5
5
7
8
9
9
9
10
10
10
11
12
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20Y-27-00550 | 2***0 | Final Drive Assembly | |
| 708-8F-00350 | 7***0 | Motor Assembly | |
| 708-8F-04330 | 7***0 | Cover Subassembly | |
| 708-8F-04690 | 7***0 | Case Subassembly | |
| 1 | C***r | Case, Motor | |
| 2 | P***g | Plug, Stocking | |
| 3 | C***d | Cover, End | |
| 4 | S***l | Spool | |
| 5 | P***g | Plug | |
| 6 | P***g | Plug, Stocking | |
| 7 | S***l | Spool | |
| 8 | 7***0 | SPRING | |
| 9 | 7***0 | PLUG | |
| 10 | 0***3 | O-RING | |
| 11 | 2***0 | BLEEDER | |
| 12 | 7***2 | VALVE ASS'Y,RELIEF | |
| 13 | 7***1 | SPRING | |
| 14 | 7***0 | Ring | |
| 15 | 7***1 | SPRING | |
| 16 | 7***0 | Cover | |
| 17 | 0***0 | O-RING | |
| 18 | 7***0 | O-RING | |
| 19 | 0***9 | O-RING | |
| 20 | 0***5 | BOLT | |
| 21 | 7***0 | VALVE | |
| 22 | 7***0 | SPRING | |
| 23 | 7***0 | PLUG | |
| 24 | 0***3 | O-RING | |
| 25 | 7***0 | VALVE | |
| 26 | 7***0 | PLUG | |
| 27 | 0***6 | O-RING | |
| 28 | 0***6 | RING | |
| 29 | 0***3 | O-RING | |
| 30 | 7***0 | O-RING | |
| 31 | 0***9 | O-RING | |
| 32 | 0***8 | PIN, DOWEL | |
| 33 | 7***0 | BOLT |
