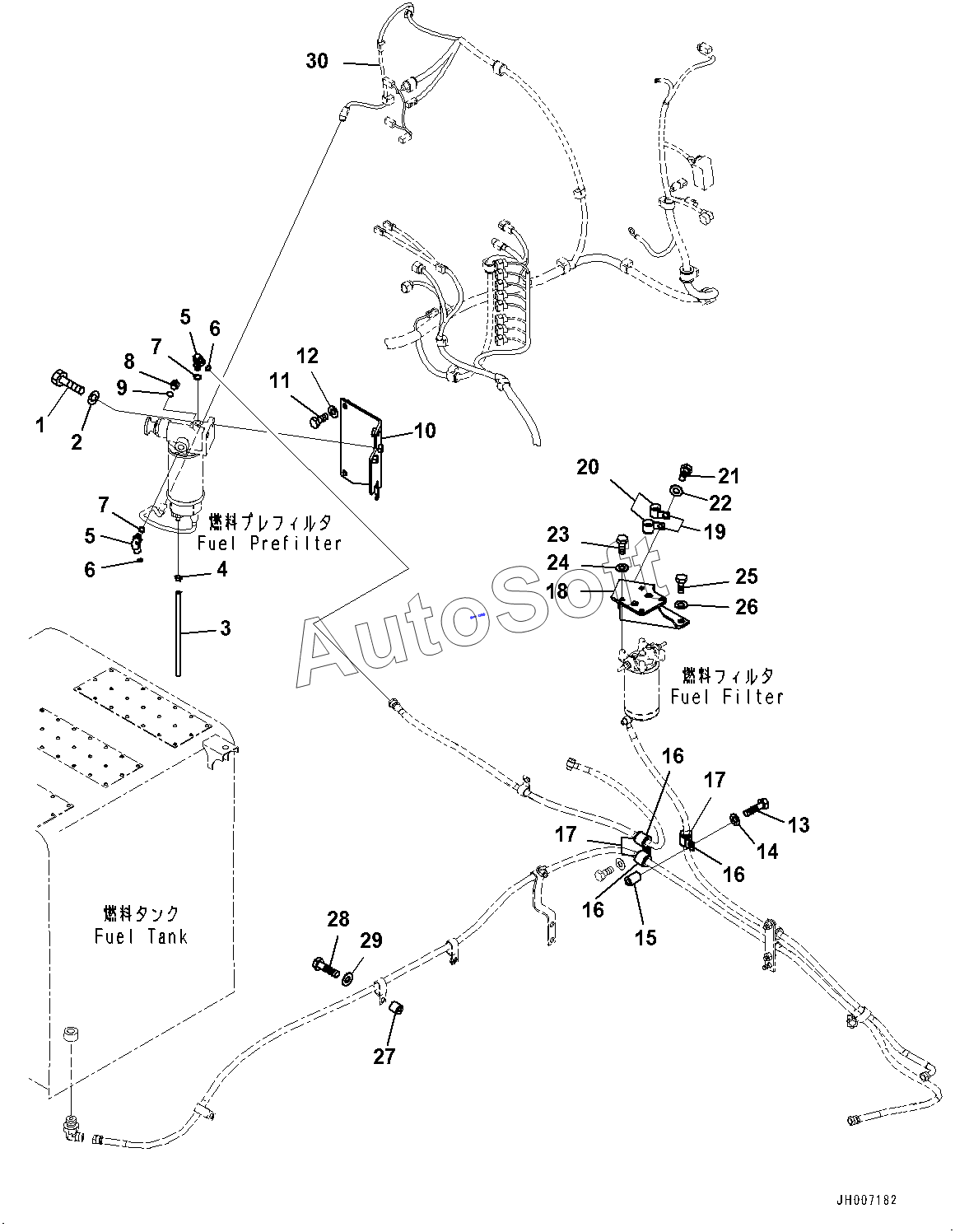

Каталог запасных частей к технике: Komatsu PC220-8MO (2010). Fuel Piping, Remote Drain and Fuel Filter Related Parts (#100001-100001)
16
16
16
30
30
29
28
27
26
25
24
23
22
21
20
19
18
17
17
1
15
14
13
12
11
10
9
8
7
7
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | Bolt 2 100001-100001 | |
| 2 | 1***2 | Washer 2 100001-100001 | |
| 3 | 7***7 | Tube 1 100001-100001 | |
| 4 | 7***0 | Clip 1 100001-100001 | |
| 5 | 2***1 | Elbow 2 100001-100001 | |
| 6 | 2***9 | O-ring 2 100001-100001 | |
| 7 | 7***3 | O-ring 2 100001-100001 | |
| 8 | 7***9 | Plug 1 100001-100001 | |
| 9 | 7***3 | O-ring 2 100001-100001 | |
| 10 | 0***3 | Bracket 1 100001-100001 | |
| 11 | 1***5 | Bolt 3 100001-100001 | |
| 12 | 1***2 | Washer 3 100001-100001 | |
| 13 | 1***5 | Bolt 1 100001-100001 | |
| 14 | 1***2 | Washer 3 100001-100001 | |
| 15 | 0***0 | Collar 1 100001-100001 | |
| 16 | 4***2 | Clip 1 100001-100001 | |
| 17 | 9***0 | Cushion 2 100001-100001 | |
| 18 | 0***0 | Bracket 1 100001-100001 | |
| 19 | 4***2 | Clip 2 100001-100001 | |
| 20 | 9***0 | Cushion 2 100001-100001 | |
| 21 | 1***5 | Bolt 3 100001-100001 | |
| 22 | 1***2 | Washer 3 100001-100001 | |
| 23 | 1***5 | Bolt | |
| 24 | 1***3 | Washer 4 100001-100001 | |
| 25 | 1***5 | Bolt 3 100001-100001 | |
| 26 | 1***2 | Washer 3 100001-100001 | |
| 27 | 9***0 | Spacer 1 100001-100001 | |
| 28 | 1***0 | Bolt 1 100001-100001 | |
| 29 | 1***2 | Washer 3 100001-100001 | |
| 30 | 2***1 | Wiring Harness | |
| 30 | 2***1 | Wiring Harness |
