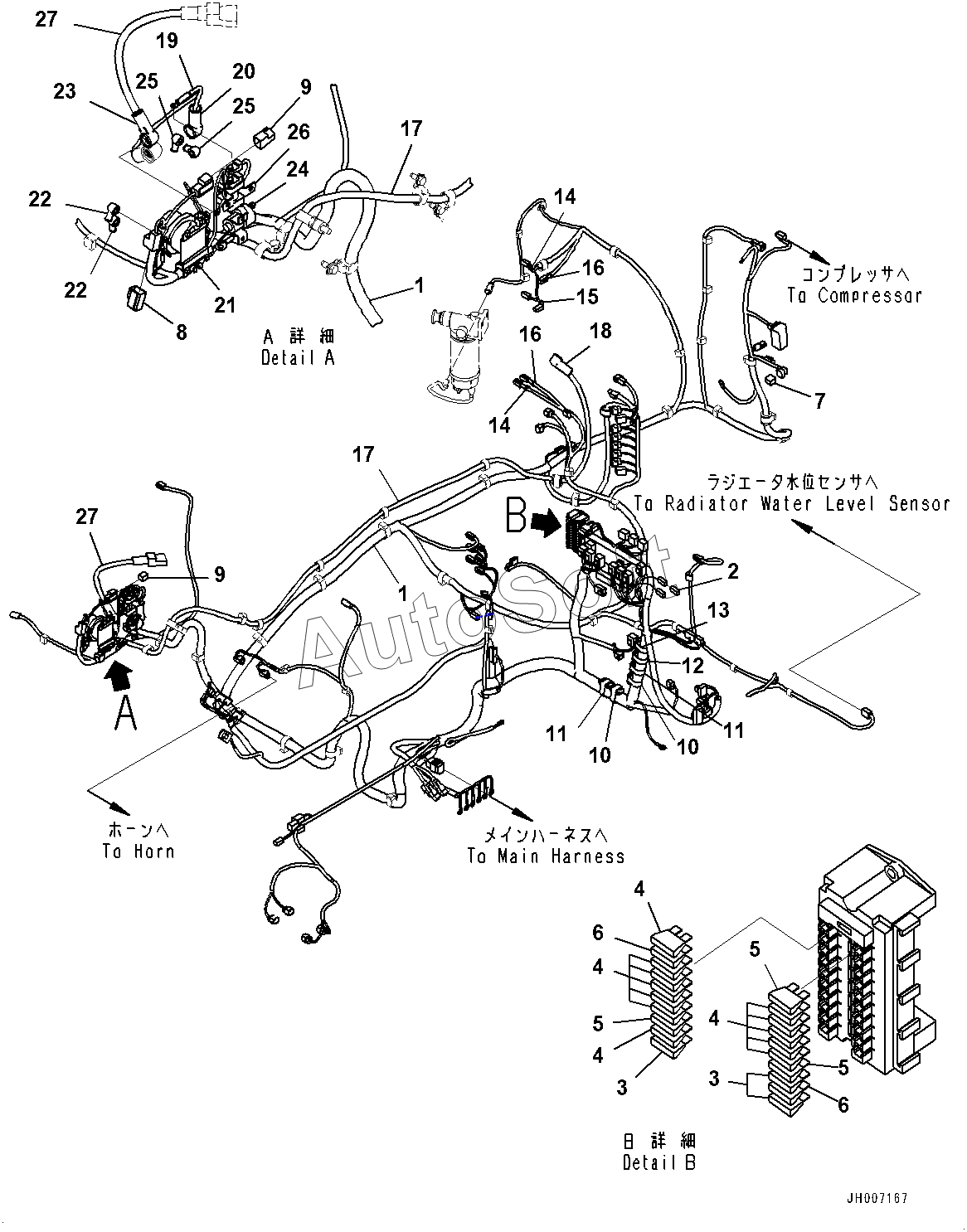

Каталог запасных частей к технике: Komatsu PC220-8MO (2010). Cab, Floor, Wiring Harness (#100001-100001)
1
1
2
3
3
4
4
4
4
5
5
5
6
6
7
8
9
9
10
10
11
11
12
13
14
14
15
16
16
17
17
18
19
20
21
22
22
23
24
25
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| HM6409-0071 | H***1 | M-CONNECTOR, BLACK | |
| HM6409-0072 | H***2 | M-CONNECTOR, GREEN | |
| HM6409-0075 | H***5 | M-CONNECTOR, ORANGE | |
| HM6440-0128 | H***8 | M-CONNECTOR, PINK | |
| 1 | 2***1 | Wiring Harness | |
| 2 | 0***0 | Diode | |
| 3 | 0***0 | Fuse, 5Amp. | |
| 4 | 0***0 | FUSE¤ 10A | |
| 5 | 0***0 | FUSE¤ 20A | |
| 6 | 0***0 | Fuse, 30Amp. | |
| 7 | 1***0 | RESISTOR | |
| 8 | 2***0 | FUSIBLE LINK¤ 30A,(CN-M11) | |
| 9 | 2***0 | FUSIBLE LINK, 65A | |
| 10 | H***2 | F-CONNECTOR, BLACK | |
| 11 | H***3 | F-CONNECTOR, GREEN | |
| 12 | H***9 | F-CONNECTOR, PINK | |
| 13 | H***6 | F-CONNECTOR, ORANGE | |
| 14 | 2***0 | BAND¤ RED | |
| 15 | 2***0 | BAND¤ YELLOW | |
| 16 | 2***0 | BAND¤ WHITE | |
| 17 | 2***4 | Cable | |
| 18 | 0***5 | CAP | |
| 19 | 2***2 | CABLE | |
| 20 | 0***1 | CAP | |
| 21 | 0***0 | SWITCH | |
| 22 | 0***9 | CAP | |
| 23 | 0***1 | CAP | |
| 24 | 6***0 | SWITCH | |
| 25 | 0***9 | CAP | |
| 26 | 6***1 | RELAY | |
| 27 | 0***5 | CABLE, BATTERY |
