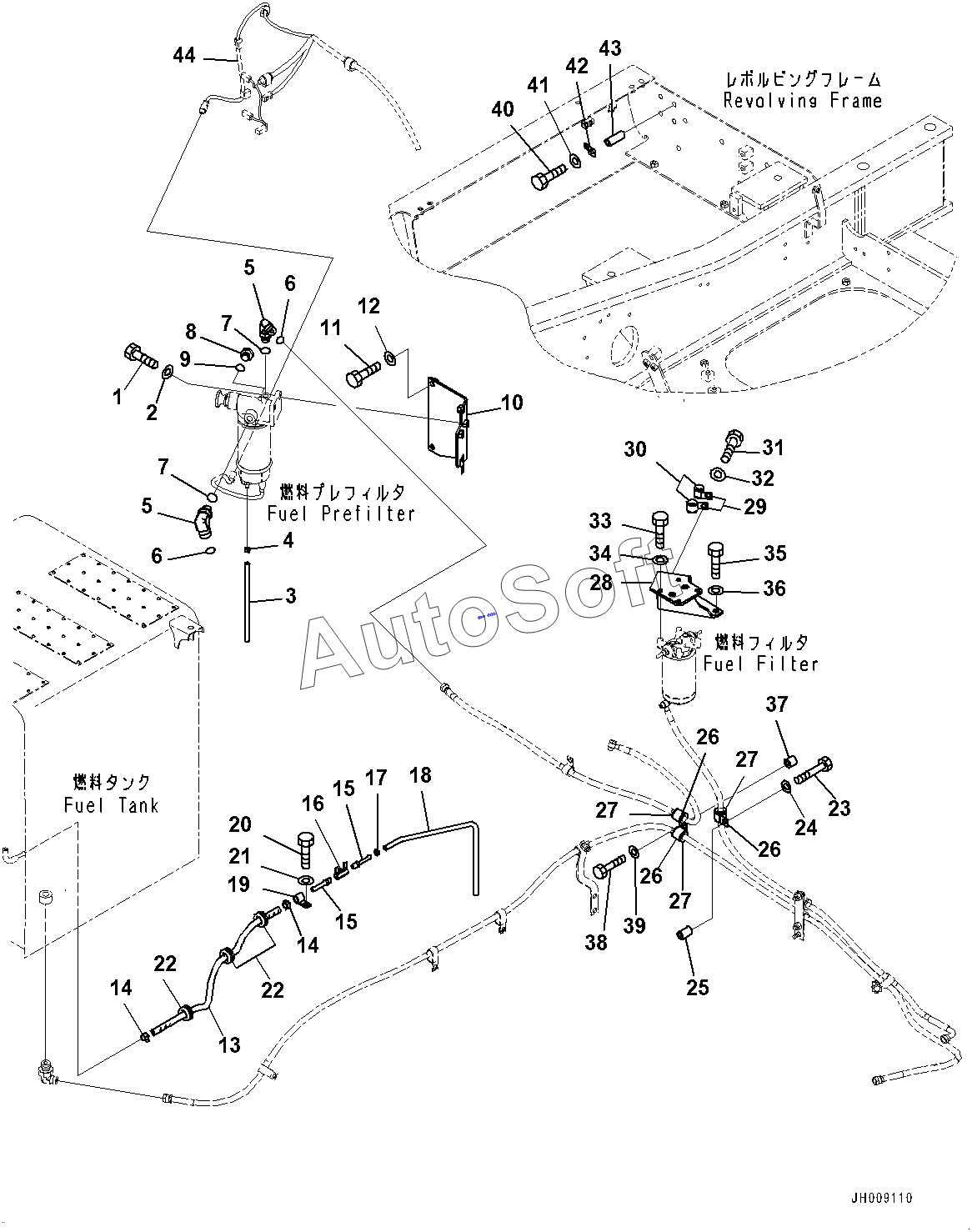

Каталог запасных частей к технике: Komatsu PC220-8MO (2010). Fuel Piping, Drain Piping (#100027-)
36
25
26
26
26
27
27
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
44
44
13
2
3
4
5
5
6
6
7
7
8
9
10
11
12
1
14
14
15
15
16
17
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | Bolt 2 100001-100001 | |
| 2 | 1***2 | Washer 2 100001-100001 | |
| 3 | 7***7 | Tube 1 100001-100001 | |
| 4 | 7***0 | Clip 1 100001-100001 | |
| 5 | 2***1 | Elbow 2 100001-100001 | |
| 6 | 2***9 | O-ring 2 100001-100001 | |
| 7 | 7***3 | O-ring 2 100001-100001 | |
| 8 | 7***9 | Plug 1 100001-100001 | |
| 9 | 7***3 | O-ring 2 100001-100001 | |
| 10 | 0***0 | Bracket 1 100027- | |
| 11 | 1***5 | Bolt 3 100001-100001 | |
| 12 | 1***2 | Washer 3 100001-100001 | |
| 13 | 0***1 | Hose 1 100001-100026 | |
| 14 | 1***0 | Clip 2 100001-100026 | |
| 15 | 0***0 | Nipple 2 100001-100026 | |
| 16 | 7***0 | Valve 1 100001-100026 | |
| 17 | 7***5 | Clip 1 100001-100026 | |
| 18 | 7***0 | Tube 1 100001-100026 | |
| 19 | 4***2 | Clip 1 100001-100026 | |
| 20 | 1***5 | Bolt 3 100001-100001 | |
| 21 | 1***2 | Washer 3 100001-100001 | |
| 22 | 0***0 | Grommet 3 100001-100026 | |
| 23 | 1***5 | Bolt 1 100001-100001 | |
| 24 | 1***2 | Washer 3 100001-100001 | |
| 25 | 0***0 | Collar 1 100001-100001 | |
| 26 | 4***2 | Clip 1 100001-100001 | |
| 27 | 9***0 | Cushion 2 100001-100001 | |
| 28 | 0***0 | Bracket 1 100001-100001 | |
| 29 | 4***2 | Clip 2 100001-100001 | |
| 30 | 9***0 | Cushion 2 100001-100001 | |
| 31 | 1***5 | Bolt 3 100001-100001 | |
| 32 | 1***2 | Washer 3 100001-100001 | |
| 33 | 1***5 | Bolt | |
| 34 | 1***3 | Washer 4 100001-100001 | |
| 35 | 1***0 | Bolt 2 100013-100026 | |
| 36 | 1***2 | Washer 3 100001-100001 | |
| 37 | 9***0 | Spacer 1 100001-100001 | |
| 38 | 1***0 | Bolt 1 100001-100001 | |
| 39 | 1***2 | Washer 3 100001-100001 | |
| 40 | 1***5 | Bolt 1 100002- | |
| 41 | 1***2 | Washer 3 100001-100001 | |
| 42 | 8***2 | Clip 1 100002- | |
| 43 | 7***0 | Collar 1 100002- | |
| 44 | 2***1 | Wiring Harness | |
| 44 | 2***2 | Wiring Harness | |
| 44 | 2***3 | Wiring Harness |
