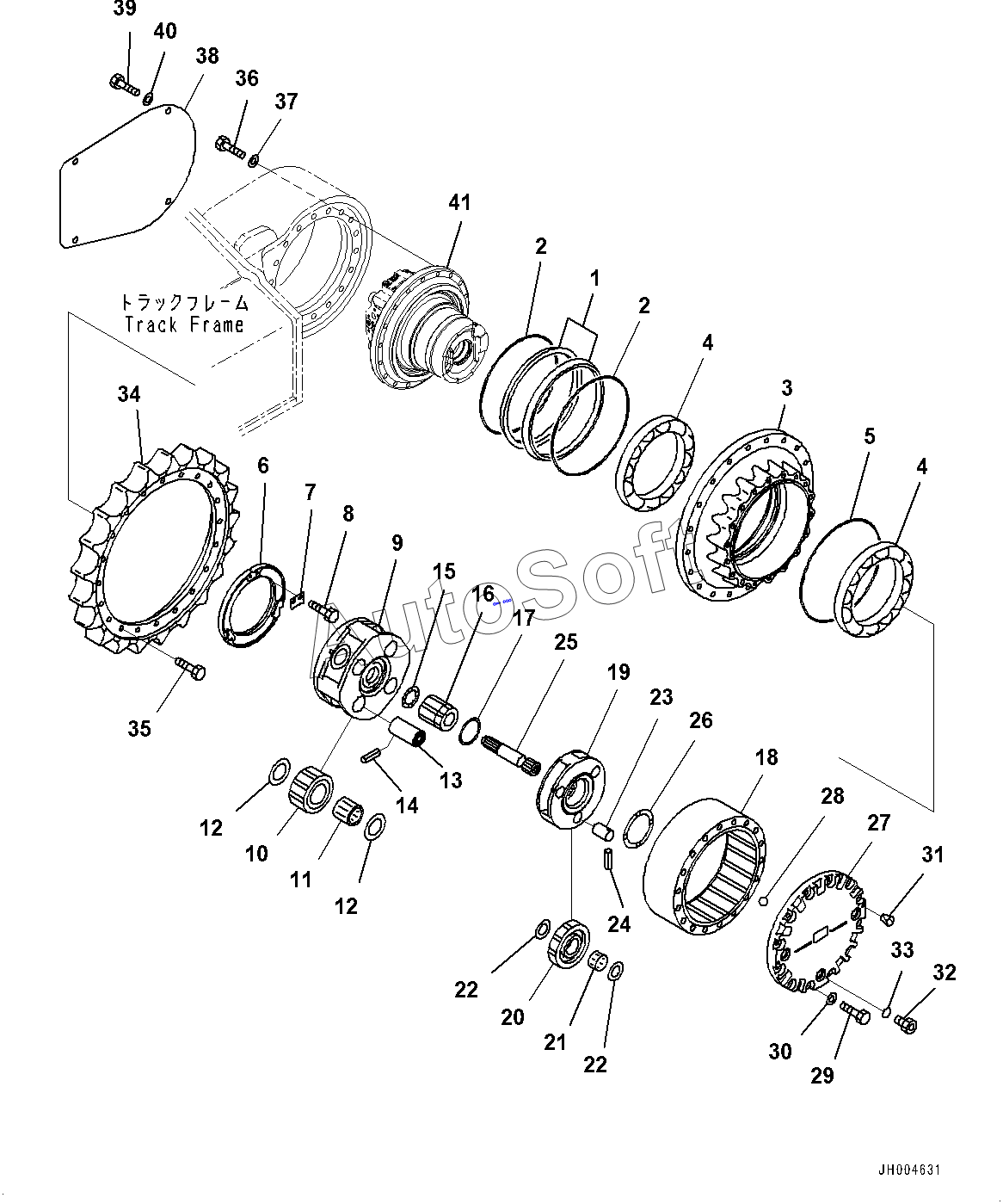

Каталог запасных частей к технике: Komatsu PC220LC-8MO (2010). Travel Motor and Final Drive, Final Drive (#100001-100106)
1
2
2
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0Y-27-00110 | 0***0 | Floating Seal Assembly 1 100001-100106 | |
| 0Y-27-00550 | 0***0 | Final Drive Assembly 2 100001-100106 | |
| 1 | S***6 | Seal 2 100001-100106 | |
| 2 | O***6 | O-ring 2 100001-100106 | |
| 3 | 0***0 | Hub 1 100001-100106 | |
| 4 | 0***0 | Bearing 2 100001-100106 | |
| 5 | 0***0 | O-ring 1 100001-100106 | |
| 6 | 0***0 | Nut, Lock 1 100001-100106 | |
| 7 | 0***0 | Lock 1 100001-100106 | |
| 8 | 1***0 | Bolt 3 100001-100012 | |
| 9 | 0***0 | Carrier 1 100001-100106 | |
| 10 | 0***0 | Gear 4 100001-100106 | |
| 11 | 0***0 | Bearing 4 100001-100106 | |
| 12 | 0***0 | Washer, Thrust 8 100001-100106 | |
| 13 | 0***0 | Pin 4 100001-100106 | |
| 14 | 0***0 | Pin 4 100001-100106 | |
| 15 | 0***0 | Washer, Thrust 1 100001-100106 | |
| 16 | 0***0 | Gear 1 100001-100106 | |
| 17 | 0***0 | Washer, Thrust 1 100001-100106 | |
| 18 | 0***0 | Gear 1 100001-100106 | |
| 19 | 0***0 | Carrier 1 100001-100106 | |
| 20 | 0***0 | Gear 3 100001-100106 | |
| 21 | 0***0 | Bearing 3 100001-100106 | |
| 22 | 2***0 | Washer, Thrust 6 100001-100106 | |
| 23 | 0***0 | Pin 3 100001-100106 | |
| 24 | 0***0 | Pin 3 100001-100106 | |
| 25 | 0***0 | Shaft 1 100001-100106 | |
| 26 | 0***0 | Washer, Thrust 1 100001-100106 | |
| 27 | 0***0 | Cover 1 100001-100106 | |
| 28 | 4***7 | Ball, Steel 1 100001-100106 | |
| 29 | 0***0 | Bolt 20 100001-100106 | |
| 30 | 1***5 | Washer 4 100001- | |
| 31 | 7***2 | Plug 2 100001-100106 | |
| 32 | 0***0 | Plug 3 100001-100106 | |
| 33 | 7***4 | O-ring 3 100001-100106 | |
| 34 | 0***2 | Sprocket 1 100001-100106 | |
| 35 | 0***1 | Bolt 20 100001-100106 | |
| 36 | 1***0 | Bolt 36 100001-100106 | |
| 37 | 1***5 | Washer 4 100001- | |
| 38 | 0***1 | Cover 2 100002-100106 | |
| 39 | 1***0 | Bolt 2 100013-100026 | |
| 40 | 1***2 | Washer 3 100001-100001 | |
| 41 | 7***0 | Motor Assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
