Каталог запасных частей к технике: Komatsu PC220LC-8MO (2010). Boom, Quick Coupler Piping (#100001-)
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
25
26
27
28
29
30
31
32
33
34
35
36
36
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51

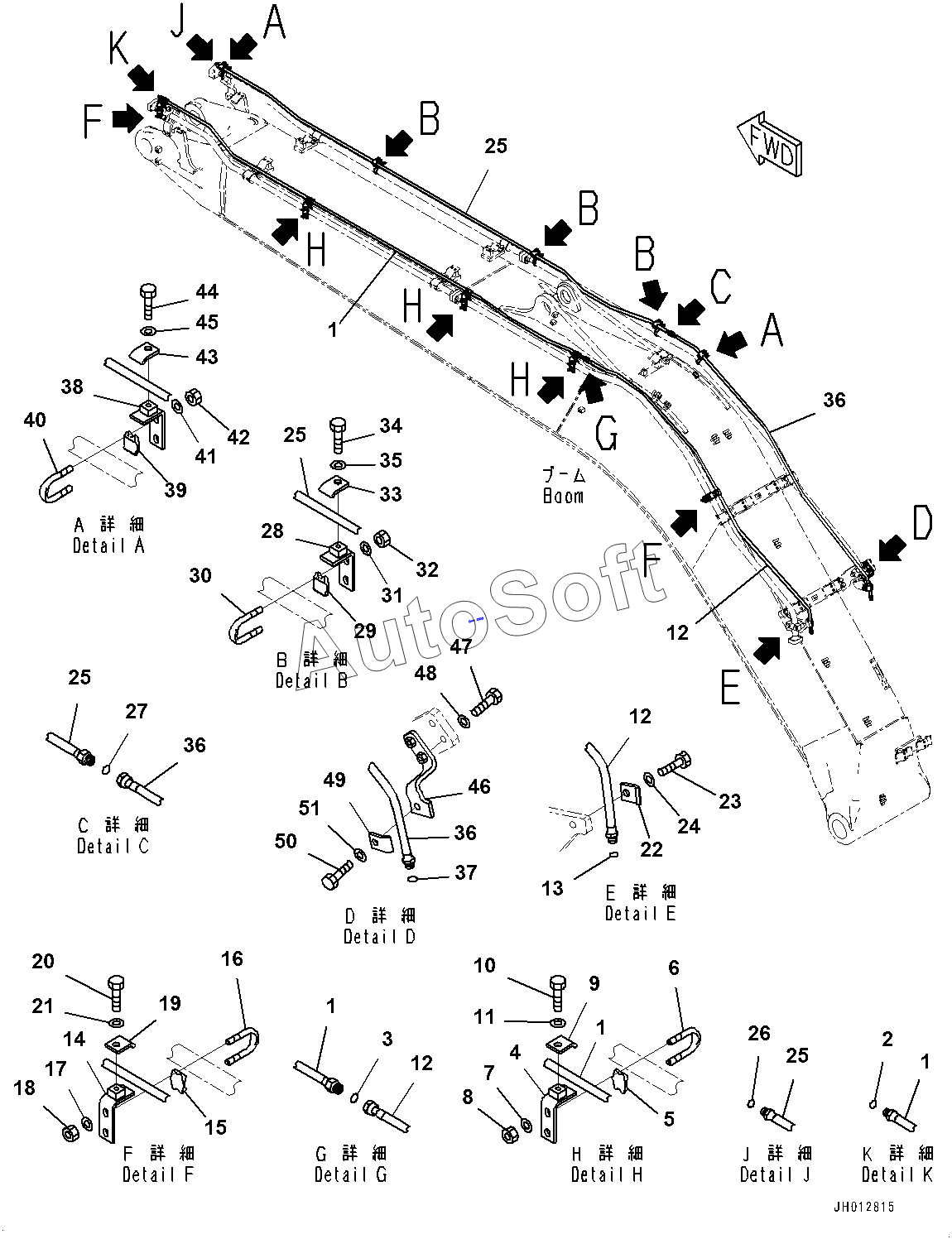

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Tube | |
| 2 | 0***9 | O-RING | |
| 3 | 0***8 | O-RING | |
| 4 | 2***0 | Bracket | |
| 5 | 0***4 | SEAT | |
| 6 | 0***0 | CLIP | |
| 7 | 0***2 | WASHER | |
| 8 | 0***9 | NUT | |
| 9 | 2***0 | Clamp | |
| 10 | 0***5 | BOLT | |
| 11 | 0***2 | WASHER | |
| 12 | 2***0 | Tube | |
| 13 | 0***8 | O-RING | |
| 14 | 2***0 | Bracket | |
| 15 | 0***4 | SEAT | |
| 16 | 0***0 | CLIP | |
| 17 | 0***2 | WASHER | |
| 18 | 0***9 | NUT | |
| 19 | 2***0 | Clamp | |
| 20 | 0***5 | BOLT | |
| 21 | 0***2 | WASHER | |
| 22 | 2***0 | Clamp | |
| 23 | 0***5 | BOLT | |
| 24 | 0***2 | WASHER | |
| 25 | 2***0 | Tube | |
| 26 | 0***9 | O-RING | |
| 27 | 0***8 | O-RING | |
| 28 | 2***0 | Bracket | |
| 29 | 0***4 | SEAT | |
| 30 | 0***0 | CLIP | |
| 31 | 0***2 | WASHER | |
| 32 | 0***9 | NUT | |
| 33 | 2***0 | Clamp | |
| 34 | 0***5 | BOLT | |
| 35 | 0***2 | WASHER | |
| 36 | 2***0 | Tube | |
| 37 | 0***8 | O-RING | |
| 38 | 2***0 | Bracket | |
| 39 | 0***4 | SEAT | |
| 40 | 0***0 | CLIP | |
| 41 | 0***2 | WASHER | |
| 42 | 0***9 | NUT | |
| 43 | 2***0 | Clamp | |
| 44 | 0***5 | BOLT | |
| 45 | 0***2 | WASHER | |
| 46 | 2***0 | Bracket | |
| 46 | 2***0 | Bracket | |
| 47 | 0***0 | BOLT | |
| 48 | 0***2 | WASHER | |
| 49 | 2***0 | Clamp | |
| 50 | 0***5 | BOLT | |
| 51 | 0***2 | WASHER |
