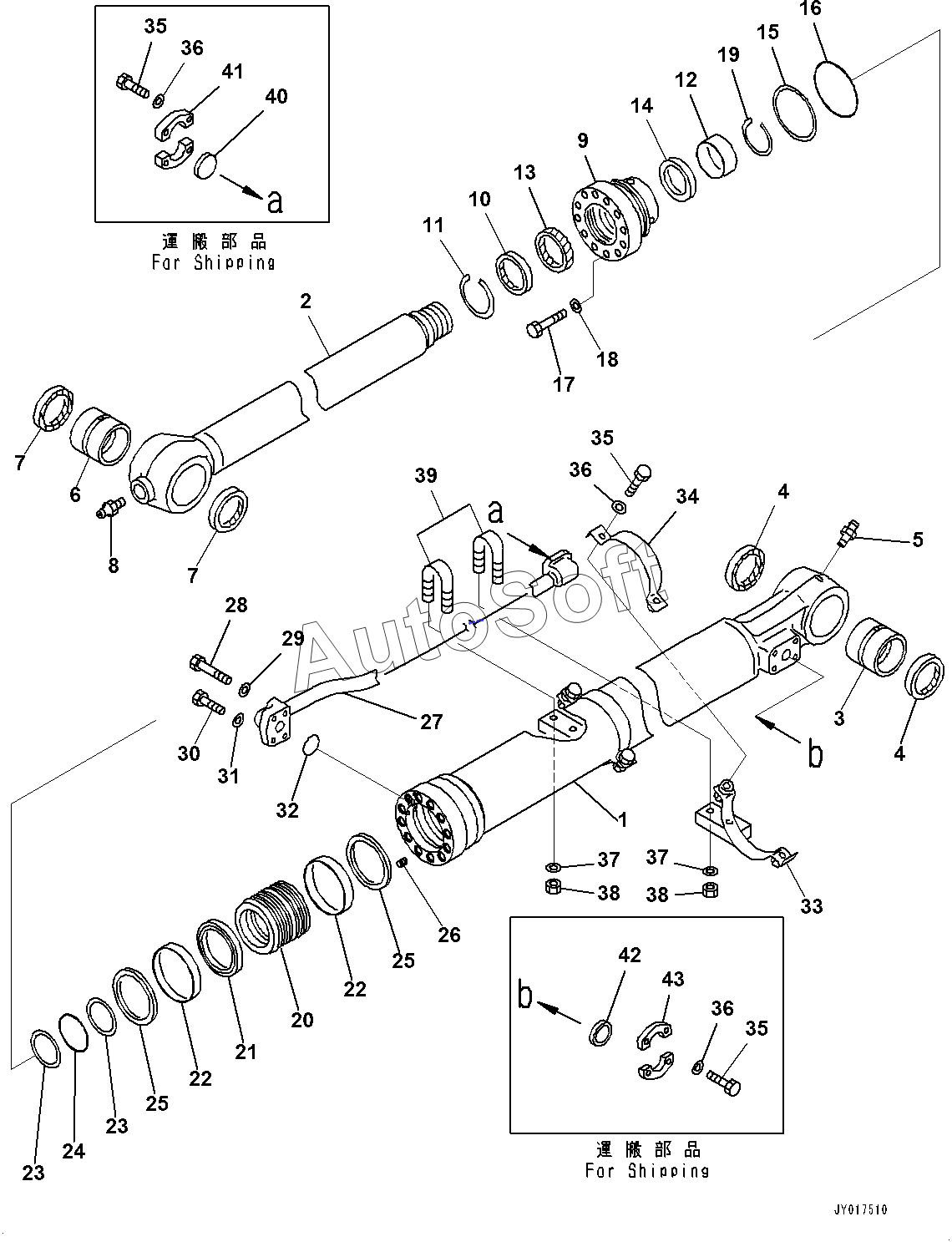

Каталог запасных частей к технике: Komatsu PC220LC-8MO (2010). Arm, Bucket Cylinder (#100001-100173)
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
25
26
27
28
29
30
31
32
33
34
35
35
35
36
36
36
37
37
38
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 707-E1-00280 | 7***0 | Cylinder Assembly | |
| 1 | 7***0 | Cylinder | |
| 2 | 7***0 | Rod, Piston | |
| 3 | 7***0 | BUSHING | |
| 4 | 0***0 | SEAL | |
| 5 | 0***0 | FITTING, GREASE | |
| 6 | 7***0 | BUSHING | |
| 7 | 2***0 | SEAL | |
| 8 | 0***0 | FITTING, GREASE | |
| 9 | 7***0 | HEAD,CYLINDER | |
| 10 | 7***0 | SEAL,DUST (KIT) | |
| 11 | 0***4 | RING,SNAP | |
| 12 | 7***1 | BUSHING | |
| 13 | 7***0 | Packing, Rod, (Kit : K12) | |
| 14 | 7***0 | RING,BUFFER (KIT) | |
| 15 | 7***0 | Ring, Back-up, (Kit : K12) | |
| 16 | 0***0 | O-ring, (Kit : K12) | |
| 17 | 0***5 | BOLT | |
| 18 | 7***0 | WASHER | |
| 19 | 7***0 | RING,SNAP | |
| 20 | 7***0 | PISTON | |
| 21 | 7***0 | Ring, Piston, (Kit : K12) | |
| 22 | 7***0 | RING,WEAR (KIT) | |
| 23 | 7***0 | Ring, Back-up, (Kit : K12) | |
| 24 | 0***0 | O-ring, (Kit : K12) | |
| 25 | 7***0 | RING | |
| 26 | 0***6 | SCREW | |
| 27 | 7***0 | Tube | |
| 28 | 0***0 | BOLT | |
| 29 | 0***2 | WASHER | |
| 30 | 0***5 | BOLT | |
| 31 | 0***2 | WASHER | |
| 32 | 0***0 | O-RING | |
| 33 | 7***0 | BRACKET | |
| 34 | 7***1 | BAND | |
| 35 | 0***5 | BOLT | |
| 36 | 0***2 | WASHER | |
| 37 | 0***2 | WASHER | |
| 38 | 0***9 | NUT | |
| 39 | 0***8 | CLIP | |
| 40 | 7***0 | CAP | |
| 41 | 0***0 | FLANGE | |
| 42 | 7***0 | CAP | |
| 43 | 0***9 | FLANGE, SPRIT |
