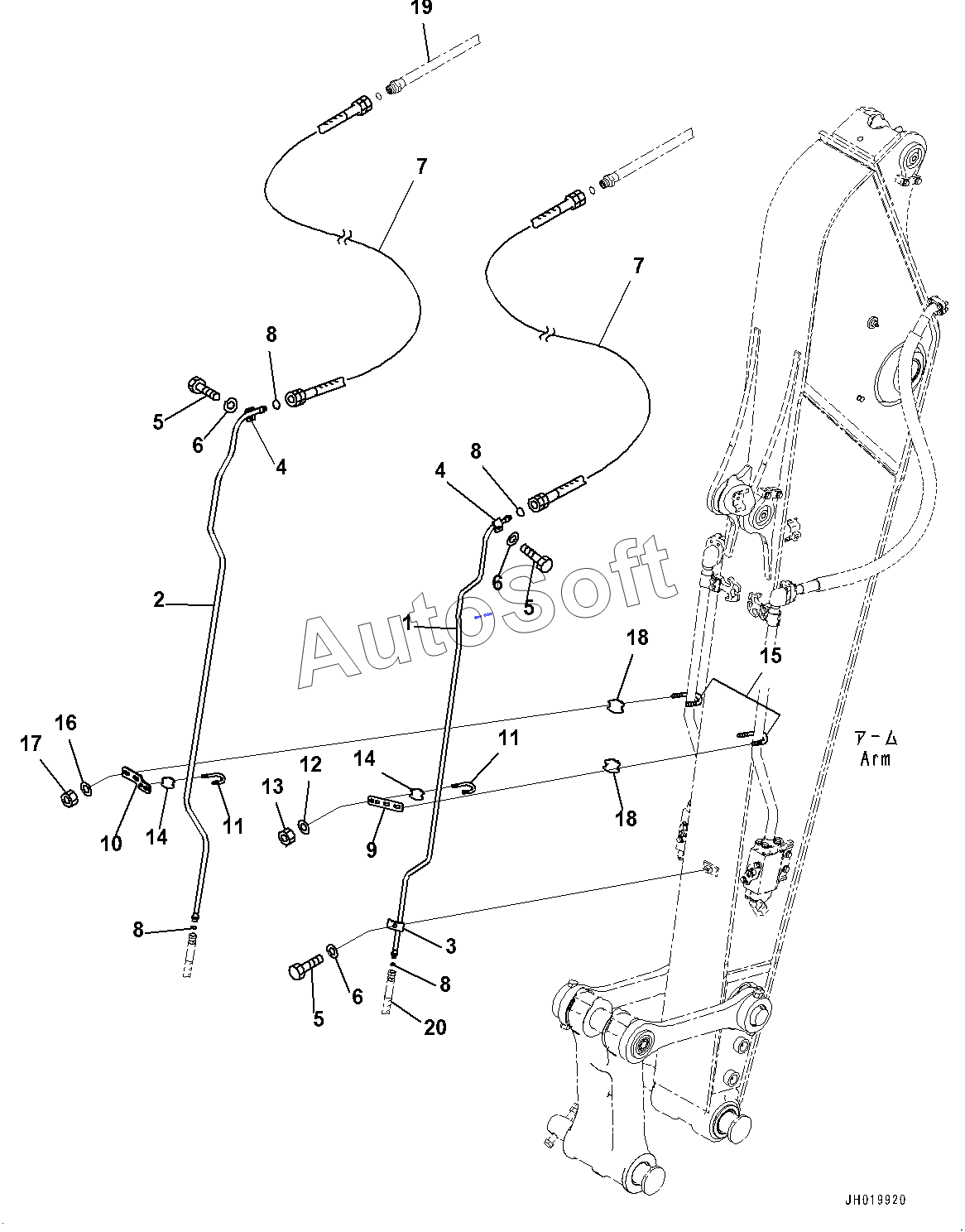

Каталог запасных частей к технике: Komatsu PC220LC-8MO (2010). Arm, Quick Coupler Piping (#100001-)
1
2
3
4
4
5
5
5
6
6
6
7
7
8
8
8
8
9
10
11
11
12
13
14
14
15
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Tube 1 100001- | |
| 2 | 0***0 | Tube 1 100001- | |
| 3 | 0***0 | Clamp 1 100001- | |
| 4 | 0***0 | Clamp 2 100001- | |
| 5 | 1***5 | Bolt 2 100001-100012 | |
| 6 | 1***2 | Washer 2 100001-100026 | |
| 7 | 2***4 | Hose, Face Seal Type 2 100001- | |
| 8 | 2***8 | O-ring 2 100001- | |
| 9 | 0***0 | Plate 1 100001- | |
| 10 | 0***0 | Bracket 1 100001- | |
| 11 | 7***9 | Clip, Pipe 2 100001- | |
| 12 | 1***3 | Washer 4 100001-100001 | |
| 13 | 1***7 | Nut 4 100001- | |
| 14 | 7***3 | Seat 2 100001- | |
| 15 | 7***0 | Clip 2 100001- | |
| 16 | 1***2 | Washer 2 100001-100026 | |
| 17 | 1***9 | Nut 4 100001- | |
| 18 | 7***4 | Seat 2 100001- | |
| 19 | 2***0 | Tube | |
| 20 | 7***1 | Hose |
