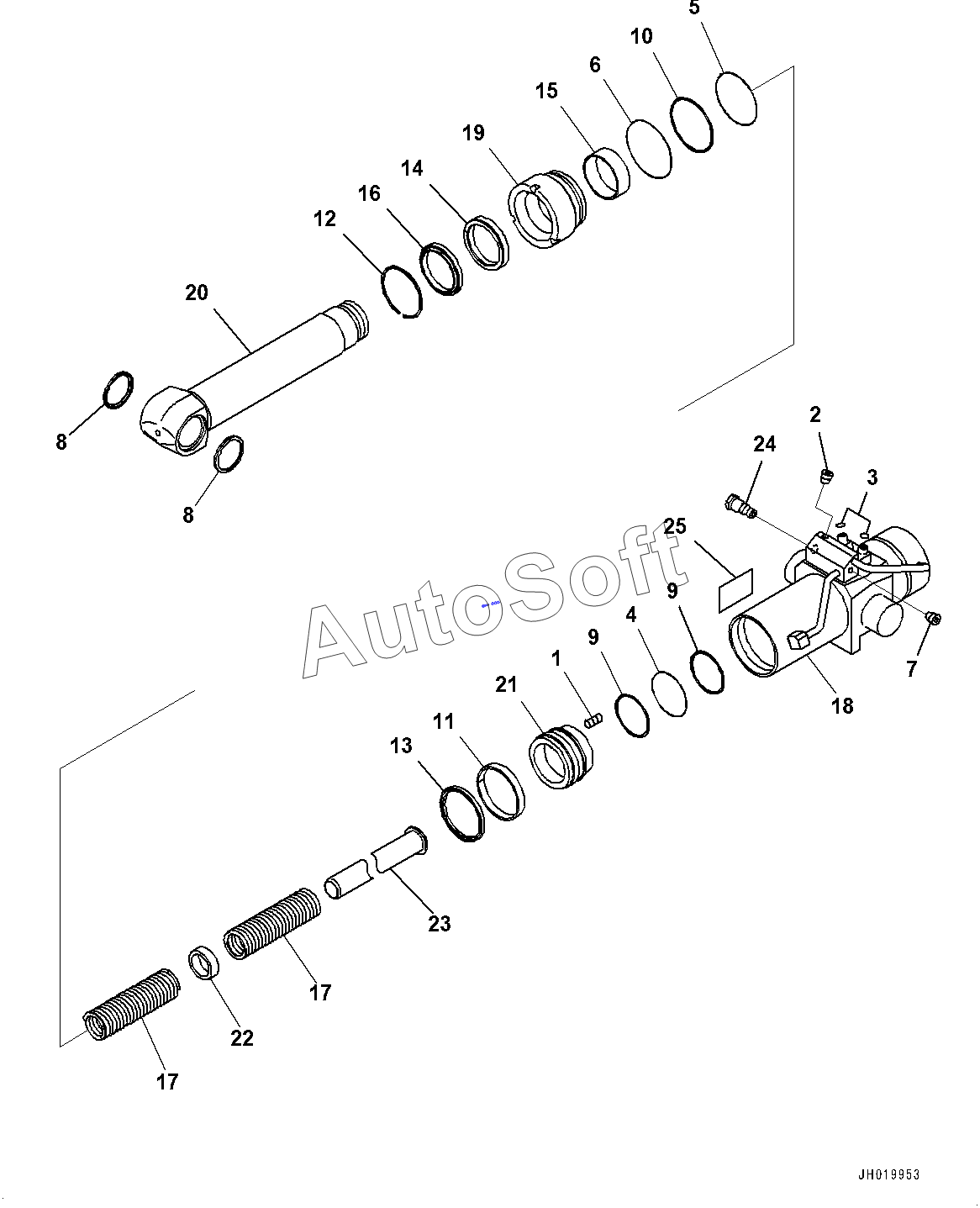

Каталог запасных частей к технике: Komatsu PC220LC-8MO (2010). Quick Coupler, (2/4) (#100001-)
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77A-915-4201 | 7***1 | Cylinder Assembly | |
| 1 | 0***2 | Screw | |
| 2 | 0***4 | Plug | |
| 3 | 0***8 | O-RING | |
| 4 | 0***5 | O-RING | |
| 5 | 0***5 | O-RING | |
| 6 | 0***0 | O-RING | |
| 7 | 0***8 | PLUG | |
| 8 | 0***0 | SEAL | |
| 9 | 0***6 | RING, BACK-UP | |
| 10 | 0***6 | RING, BACK-UP | |
| 11 | 0***2 | PACKING, ROD | |
| 12 | 0***4 | RING | |
| 13 | 7***0 | Ring, Piston | |
| 14 | 7***1 | PACKING | |
| 15 | 7***1 | Bushing | |
| 16 | 7***0 | Seal, Dust | |
| 17 | 7***0 | Spring | |
| 18 | 7***0 | Cylinder | |
| 19 | 7***0 | Cylinder Head | |
| 20 | 7***0 | Rod, Piston | |
| 21 | 7***0 | Piston | |
| 22 | 7***0 | Ring | |
| 23 | 7***0 | Guide | |
| 24 | 7***0 | Valve, Check | |
| 25 | 0***4 | Decal, Caution, Air Cylinder |
