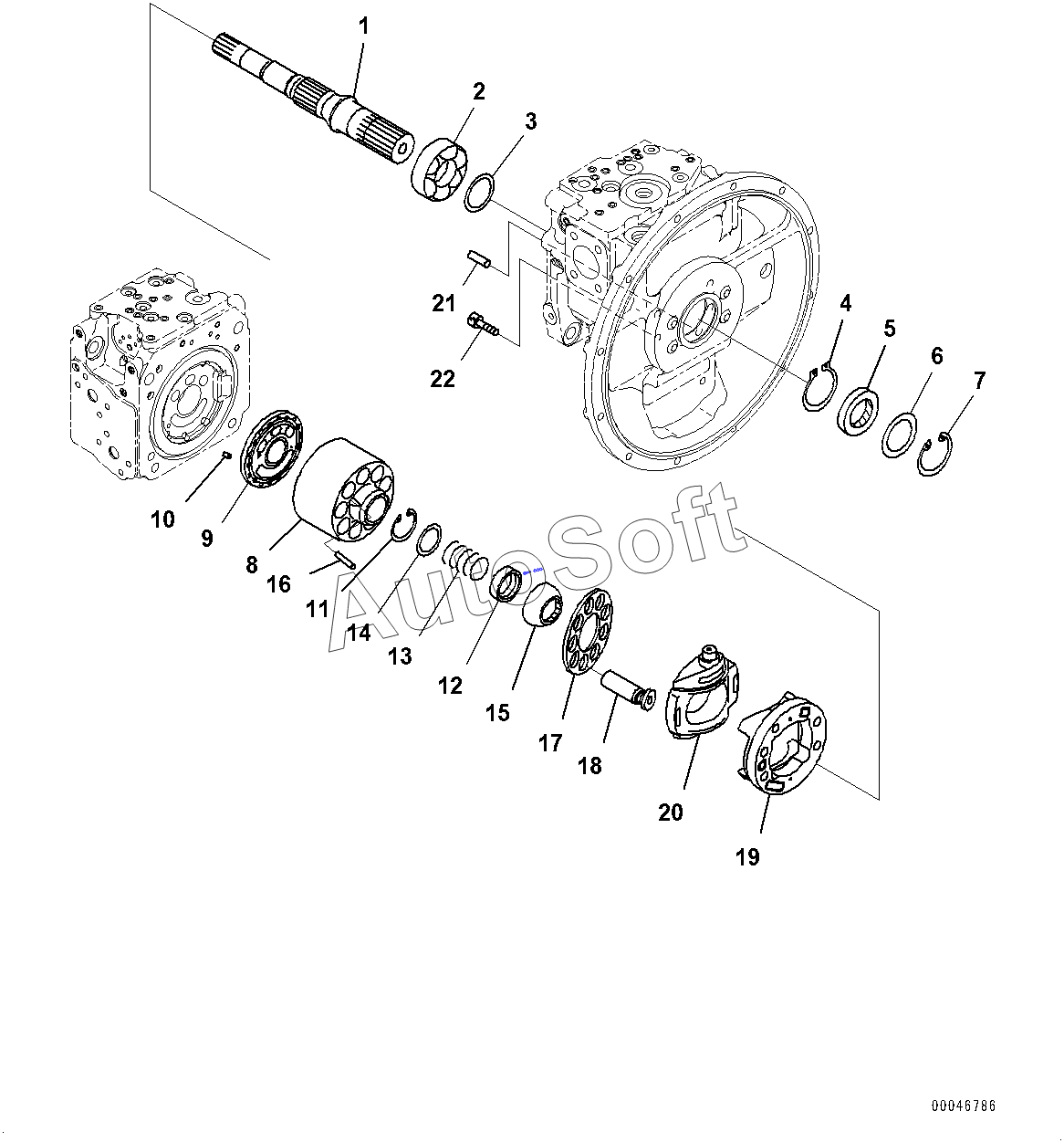

Каталог запасных частей к технике: Komatsu PC220LC-8MO (2010). Piston Pump, Inner Parts (3/11) (#100021-)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 708-2L-00390 | 7***0 | Pump Assembly | |
| 708-2L-01390 | 7***0 | Pump Subassembly | |
| 708-2L-06630 | 7***0 | Cradle Assembly | |
| 708-2L-07210 | 7***0 | Block Assembly | |
| Washer, T=2.8mm | W***m | Washer, T=2.8mm | |
| Washer, T=2.9mm | W***m | Washer, T=2.9mm | |
| Washer, T=3.0mm | W***m | Washer, T=3.0mm | |
| Washer, T=3.1mm | W***m | Washer, T=3.1mm | |
| 1 | 7***0 | Shaft | |
| 2 | 7***0 | BEARING | |
| 3 | 7***0 | WASHER KIT | |
| 4 | 7***0 | RING,SNAP | |
| 5 | 7***0 | Seal, Oil | |
| 6 | 7***0 | SPACER | |
| 7 | 0***5 | RING,SNAP | |
| 8 | B***r | Block, Cylinder | |
| 9 | P***e | Plate, Valve | |
| 10 | 7***0 | PIN | |
| 11 | 0***8 | RING,SNAP | |
| 12 | 7***1 | SEAT | |
| 13 | 7***0 | SPRING | |
| 14 | 7***0 | SEAT | |
| 15 | 7***1 | GUIDE,RETAINER | |
| 16 | 7***0 | PIN | |
| 17 | 7***0 | RETAINER,SHOE | |
| 18 | 7***0 | Piston Subassembly | |
| 19 | C***e | Cradle | |
| 20 | C***r | Cam, Rocker | |
| 21 | 0***8 | PIN, DOWEL | |
| 22 | 0***0 | BOLT |
