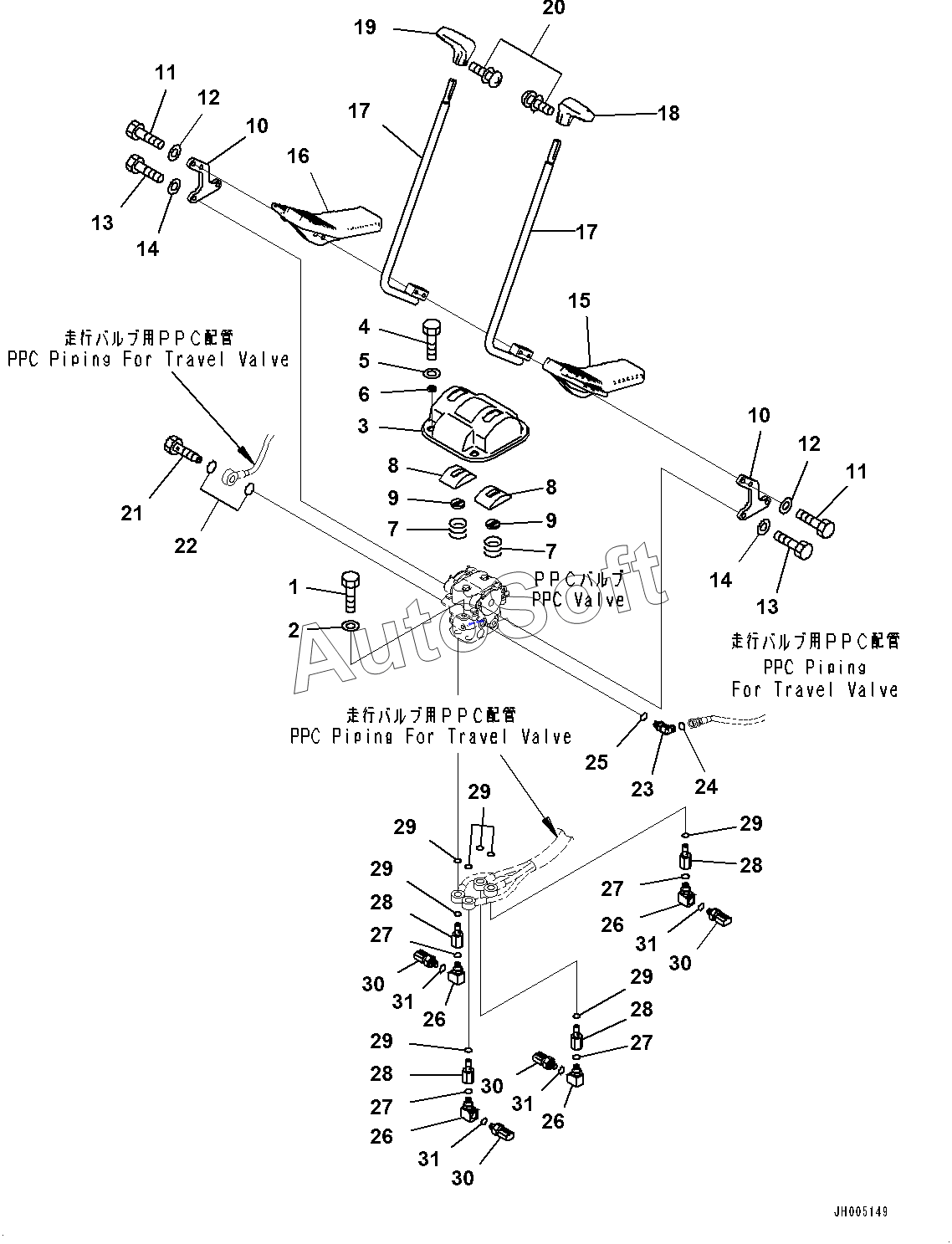

Каталог запасных частей к технике: Komatsu PC220LC-8MO (2010). Cab, Floor, Travel Control Lever (#100001-100012)
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26
26
26
27
27
27
27
28
28
28
28
29
29
29
29
29
29
30
30
30
30
31
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 22U-43-21350 | 2***0 | COVER ASS'Y | |
| 1 | 0***0 | BOLT | |
| 2 | 0***2 | WASHER | |
| 3 | 2***1 | COVER | |
| 4 | 0***0 | BOLT | |
| 5 | 0***2 | WASHER | |
| 6 | 2***1 | COLLAR | |
| 7 | 2***0 | SPRING | |
| 8 | C***r | Cover | |
| 9 | 2***0 | SEAL | |
| 10 | 2***1 | LEVER | |
| 11 | 0***5 | BOLT | |
| 12 | 0***2 | WASHER | |
| 13 | 0***0 | BOLT | |
| 14 | 0***2 | WASHER | |
| 15 | 2***1 | PEDAL,L.H. | |
| 16 | 2***1 | PEDAL,R.H. | |
| 17 | 2***1 | LEVER | |
| 18 | 2***1 | KNOB,L.H. | |
| 19 | 2***1 | KNOB,R.H. | |
| 20 | 0***6 | SCREW | |
| 21 | 2***0 | BOLT | |
| 22 | 0***8 | O-RING | |
| 23 | 1***0 | ELBOW | |
| 24 | 0***8 | O-RING | |
| 25 | 0***3 | O-RING | |
| 26 | 2***1 | Elbow | |
| 27 | 0***3 | O-RING | |
| 28 | 2***1 | Joint | |
| 29 | 0***5 | O-RING | |
| 30 | 7***0 | Sensor, Pressure | |
| 31 | 0***1 | O-RING |
