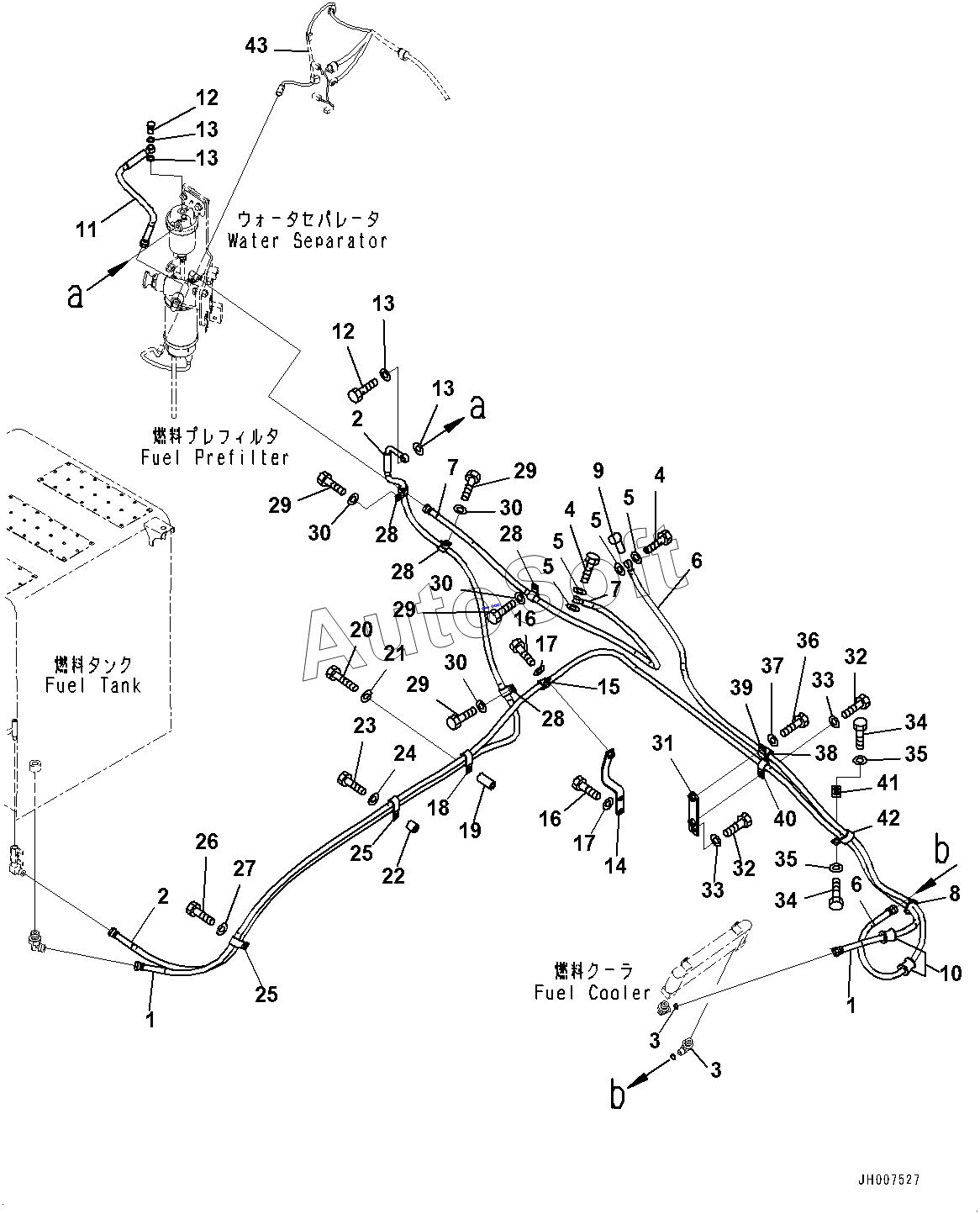

Каталог запасных частей к технике: Komatsu PC220LC-8MO (2010). Fuel Piping, Piping (#100027-)
1
1
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
9
10
11
12
12
13
13
13
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
28
28
28
29
29
29
29
30
30
30
30
31
32
32
33
33
34
34
35
35
36
37
38
39
40
41
42
43
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Hose 1 100001-100001 | |
| 2 | 0***0 | Hose 1 100001-100026 | |
| 3 | 2***9 | O-ring 2 100001-100001 | |
| 4 | 7***2 | Bolt, Joint 2 100001-100001 | |
| 5 | 7***2 | Seal, Washer 4 100001-100001 | |
| 6 | 0***1 | Hose 1 100001-100001 | |
| 7 | 0***3 | Hose 1 100001-100001 | |
| 8 | 8***9 | Band 1 100001-100001 | |
| 9 | 0***0 | Cap 1 100001-100001 | |
| 10 | 9***0 | Cushion 2 100001-100001 | |
| 11 | 0***0 | Hose 1 100001-100026 | |
| 12 | 7***4 | Bolt, Joint 2 100001-100026 | |
| 13 | 7***2 | Seal, Washer 4 100001-100026 | |
| 14 | 0***1 | Bracket 1 100001-100001 | |
| 15 | 4***2 | Clip 1 100001-100001 | |
| 16 | 1***5 | Bolt 3 100001-100001 | |
| 17 | 1***2 | Washer 3 100001-100001 | |
| 18 | 4***2 | Clip 1 100001-100001 | |
| 19 | 5***0 | Collar 1 100001-100001 | |
| 20 | 1***5 | Bolt 1 100001-100001 | |
| 21 | 1***2 | Washer 3 100001-100001 | |
| 22 | 9***0 | Spacer 1 100001-100001 | |
| 23 | 1***0 | Bolt 1 100001-100001 | |
| 24 | 1***2 | Washer 3 100001-100001 | |
| 25 | 4***2 | Clip 1 100001-100001 | |
| 26 | 1***5 | Bolt 3 100001-100001 | |
| 27 | 1***2 | Washer 3 100001-100001 | |
| 28 | 4***2 | Clip 1 100001-100001 | |
| 29 | 1***5 | Bolt 3 100001-100001 | |
| 30 | 1***2 | Washer 3 100001-100001 | |
| 31 | 0***1 | Plate 1 100001-100001 | |
| 32 | 1***5 | Bolt 3 100001-100001 | |
| 33 | 1***2 | Washer 3 100001-100001 | |
| 34 | 1***5 | Bolt 3 100001-100001 | |
| 35 | 1***2 | Washer 3 100001-100001 | |
| 36 | 1***5 | Bolt 1 100001-100001 | |
| 37 | 1***2 | Washer 3 100001-100001 | |
| 38 | 9***0 | Cushion 2 100001-100001 | |
| 39 | 4***2 | Clip 1 100001-100001 | |
| 40 | 4***2 | Clip 1 100001-100001 | |
| 41 | 1***0 | Bracket 1 100001-100001 | |
| 42 | 4***2 | Clip 1 100001-100001 | |
| 43 | 2***2 | Wiring Harness | |
| 43 | 2***3 | Wiring Harness | |
| 43 | 2***4 | Wiring Harness |
