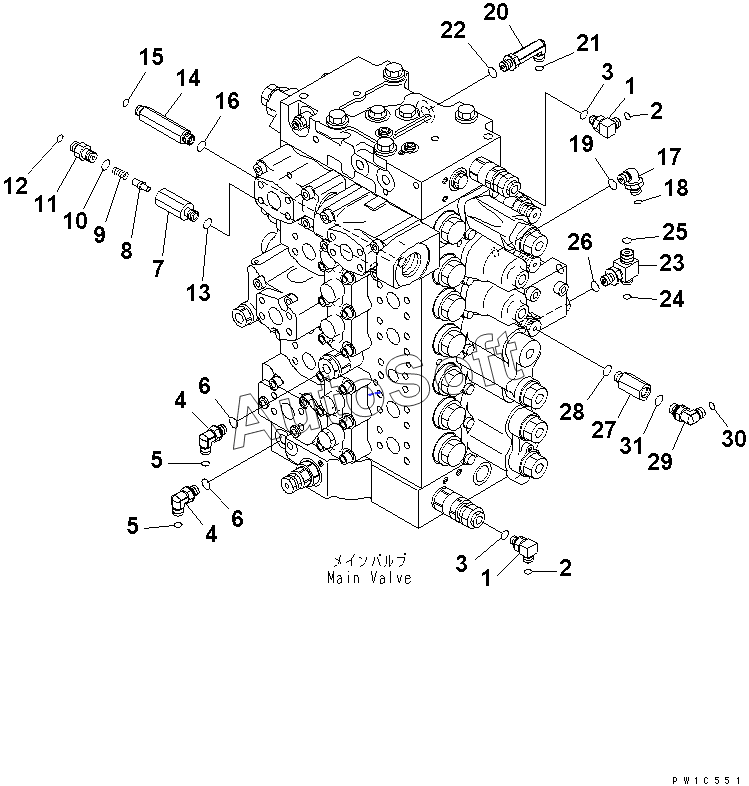

Каталог запасных частей к технике: Komatsu PC300-7 (2010). MAIN VALVE (CONNECTING PARTS) (2/2)
1
1
2
2
3
3
4
4
4
4
5
5
6
6
7
8
9
10
11
11
11
11
12
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20Y-62-41700 | 2***0 | VALVE ASS'Y | |
| 20Y-62-41700 | 2***0 | VALVE ASS'Y | |
| 20Y-62-41701 | 2***1 | VALVE ASS'Y | |
| 20Y-62-41701 | 2***1 | VALVE ASS'Y | |
| 1 | 2***0 | ELBOW | |
| 2 | 0***8 | O-RING | |
| 3 | 0***3 | O-RING | |
| 4 | 0***0 | ELBOW | |
| 4 | 1***0 | ELBOW | |
| 5 | 0***8 | O-RING | |
| 6 | 0***3 | O-RING | |
| 7 | B***Y | BODY, VALVE | |
| 8 | 2***0 | POPPET | |
| 9 | 7***0 | SPRING | |
| 10 | 0***3 | O-RING | |
| 11 | 1***0 | NIPPLE | |
| 11 | 1***0 | NIPPLE | |
| 11 | 2***0 | NIPPLE | |
| 11 | 2***0 | NIPPLE | |
| 12 | 0***8 | O-RING | |
| 13 | 0***3 | O-RING | |
| 14 | 2***0 | UNION | |
| 14 | 2***1 | UNION | |
| 15 | 0***8 | O-RING | |
| 16 | 0***3 | O-RING | |
| 17 | 0***0 | ELBOW | |
| 17 | 1***0 | ELBOW | |
| 18 | 0***8 | O-RING | |
| 19 | 0***3 | O-RING | |
| 20 | 0***2 | ELBOW | |
| 21 | 0***8 | O-RING | |
| 22 | 0***3 | O-RING | |
| 23 | 1***0 | TEE | |
| 24 | 0***8 | O-RING | |
| 25 | 0***9 | O-RING | |
| 26 | 0***3 | O-RING | |
| 27 | 2***0 | ADAPTER | |
| 28 | 0***3 | O-RING | |
| 29 | 0***0 | ELBOW | |
| 29 | 1***0 | ELBOW | |
| 30 | 0***8 | O-RING | |
| 31 | 0***3 | O-RING |
