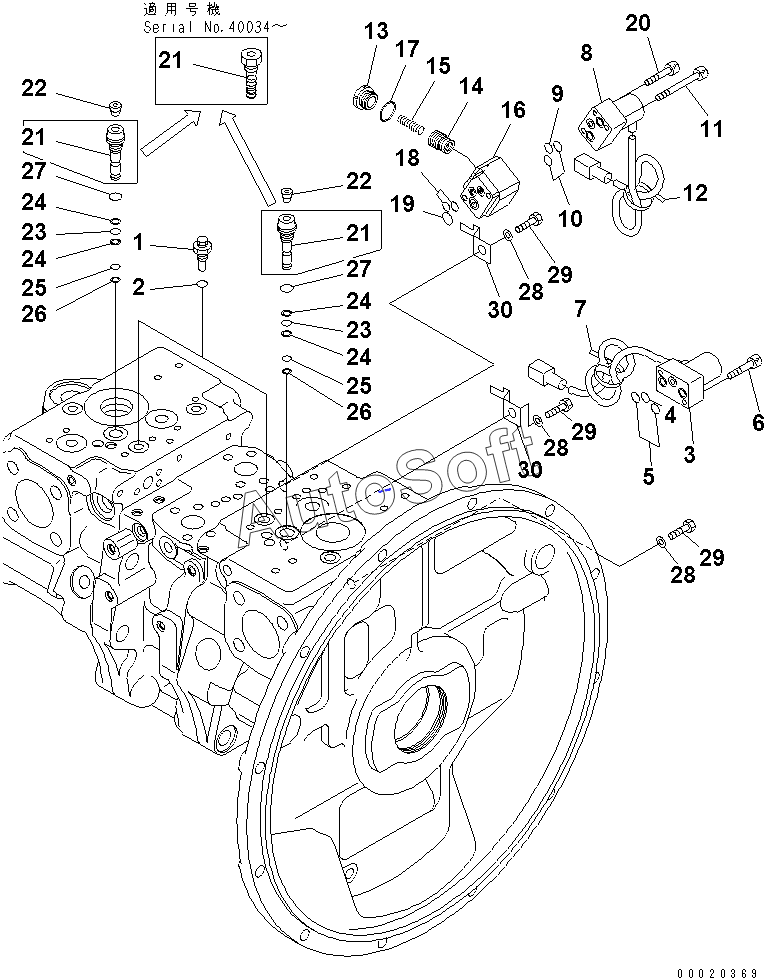

Каталог запасных частей к технике: Komatsu PC300LC-7 (2010). MAIN PUMP (11/11)
1
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
21
21
22
22
23
23
24
24
24
24
25
25
26
26
27
27
28
28
28
29
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 702-21-55400 | 7***0 | VALVE ASS'Y | |
| 708-2G-00022 | 7***2 | PUMP ASS'Y | |
| 708-2G-00023 | 7***3 | PUMP ASS'Y | |
| 708-2G-00024 | 7***4 | PUMP ASS'Y | |
| 708-2G-03420 | 7***0 | PLUG SUB ASS'Y | |
| 708-2G-03450 | 7***0 | PLUG SUB ASS'Y | |
| 1 | 7***0 | PLUG | |
| 2 | 0***3 | O-RING | |
| 3 | 7***0 | PILOT VALVE | |
| 3 | 7***1 | PILOT VALVE | |
| 4 | 7***0 | O-ring | |
| 5 | 7***0 | O-ring | |
| 6 | 0***5 | BOLT | |
| 7 | 2***0 | BAND¤ RED | |
| 8 | 7***0 | PILOT VALVE | |
| 8 | 7***1 | PILOT VALVE | |
| 9 | 7***0 | O-ring | |
| 10 | 7***0 | O-ring | |
| 11 | 7***0 | BOLT | |
| 12 | 2***0 | BAND¤ WHITE | |
| 13 | 7***0 | PLUG | |
| 14 | P***N | PISTON | |
| 15 | 7***0 | SPRING | |
| 16 | B***K | BLOCK, VALVE | |
| 17 | 0***4 | O-RING | |
| 18 | 0***8 | O-RING | |
| 19 | 7***0 | O-RING | |
| 20 | 0***0 | BOLT | |
| 21 | 7***0 | PLUG | |
| 21 | 7***0 | PLUG | |
| 22 | P***G | PLUG | |
| 23 | 0***8 | O-RING | |
| 24 | 0***8 | RING | |
| 25 | 0***7 | O-RING | |
| 26 | 0***7 | RING,BACK-UP | |
| 27 | 0***3 | O-RING | |
| 28 | 0***2 | WASHER | |
| 29 | 0***0 | BOLT | |
| 30 | 0***2 | CLIP |
