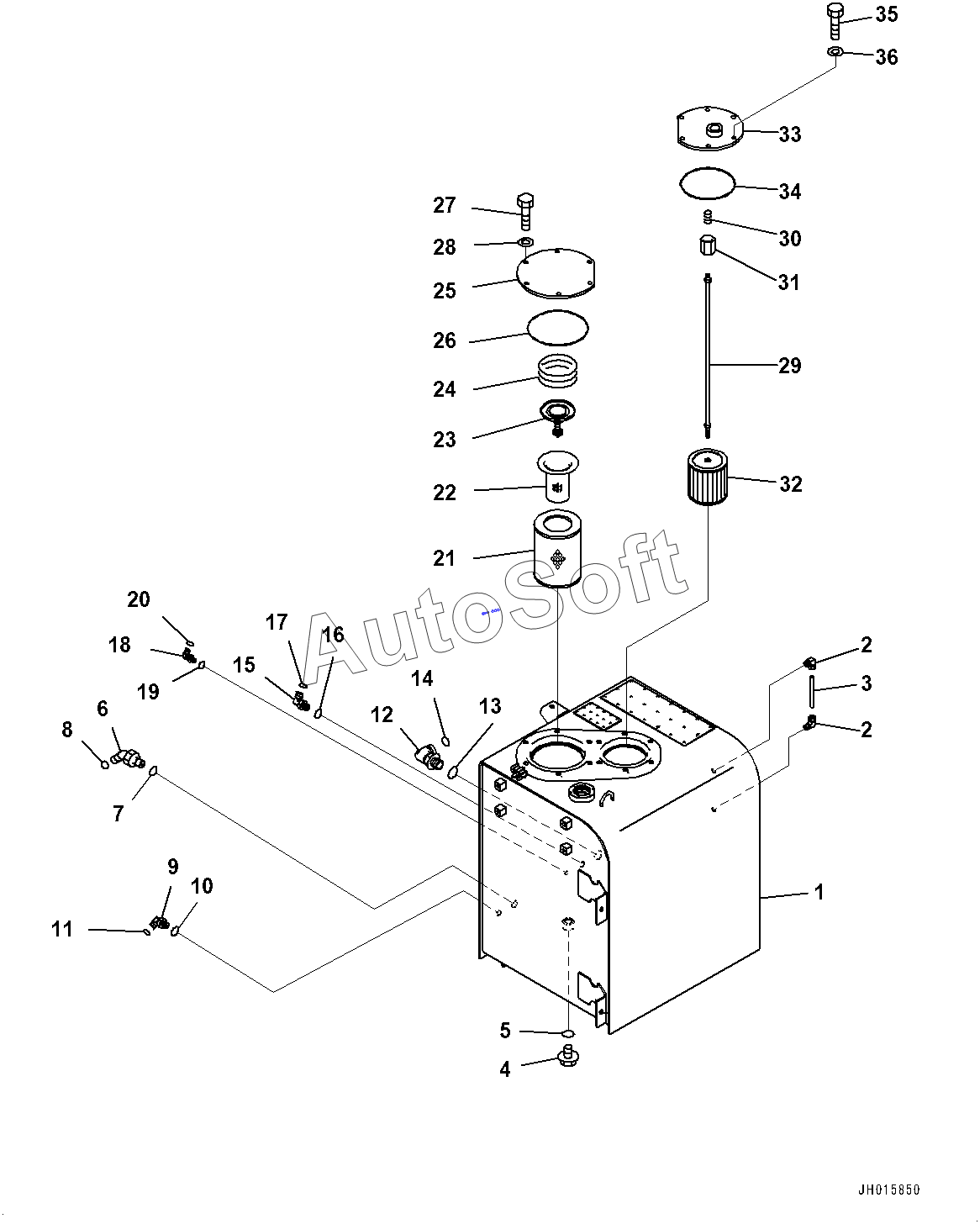

Каталог запасных частей к технике: Komatsu PC300LC-8MO (2010). Hydraulic Tank, (1/2) (#80002-)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07-60-75120 | 0***0 | Strainer Assembly | |
| 1 | 0***1 | Tank | |
| 2 | 0***0 | Elbow Assembly | |
| 3 | 0***0 | Tube | |
| 4 | 7***2 | Plug | |
| 5 | 7***4 | O-ring 3 100001-100106 | |
| 6 | 2***8 | Elbow | |
| 7 | 7***4 | O-ring 3 100001-100106 | |
| 8 | 2***8 | O-ring | |
| 9 | 2***5 | Elbow | |
| 10 | 7***4 | O-ring 2 100001- | |
| 11 | 2***9 | O-ring 2 100001-100001 | |
| 12 | 1***0 | Elbow | |
| 13 | 7***4 | O-ring 4 100001- | |
| 14 | 0***0 | O-ring 4 100001- | |
| 15 | 2***2 | Elbow | |
| 16 | 7***4 | O-ring 2 100001- | |
| 17 | 2***2 | O-ring 2 100001- | |
| 18 | 2***1 | Elbow 2 100001-100001 | |
| 19 | 7***3 | O-ring 2 100001-100001 | |
| 20 | 2***9 | O-ring 2 100001-100001 | |
| 21 | 0***3 | Element, Hydraulic Oil Filter | |
| 22 | 0***0 | Strainer | |
| 23 | 0***0 | Valve Assembly | |
| 24 | 0***0 | Spring | |
| 25 | 0***1 | Cover | |
| 26 | 7***5 | O-ring | |
| 27 | 1***5 | Bolt 3 100001-100001 | |
| 28 | 1***2 | Washer 3 100001-100001 | |
| 29 | 0***0 | Rod Assembly | |
| 30 | 2***0 | Spring | |
| 31 | 0***0 | Holder | |
| 32 | 2***0 | Strainer | |
| 33 | 0***1 | Cover | |
| 34 | 7***0 | O-ring | |
| 35 | 1***5 | Bolt 3 100001-100001 | |
| 36 | 1***2 | Washer 3 100001-100001 |
