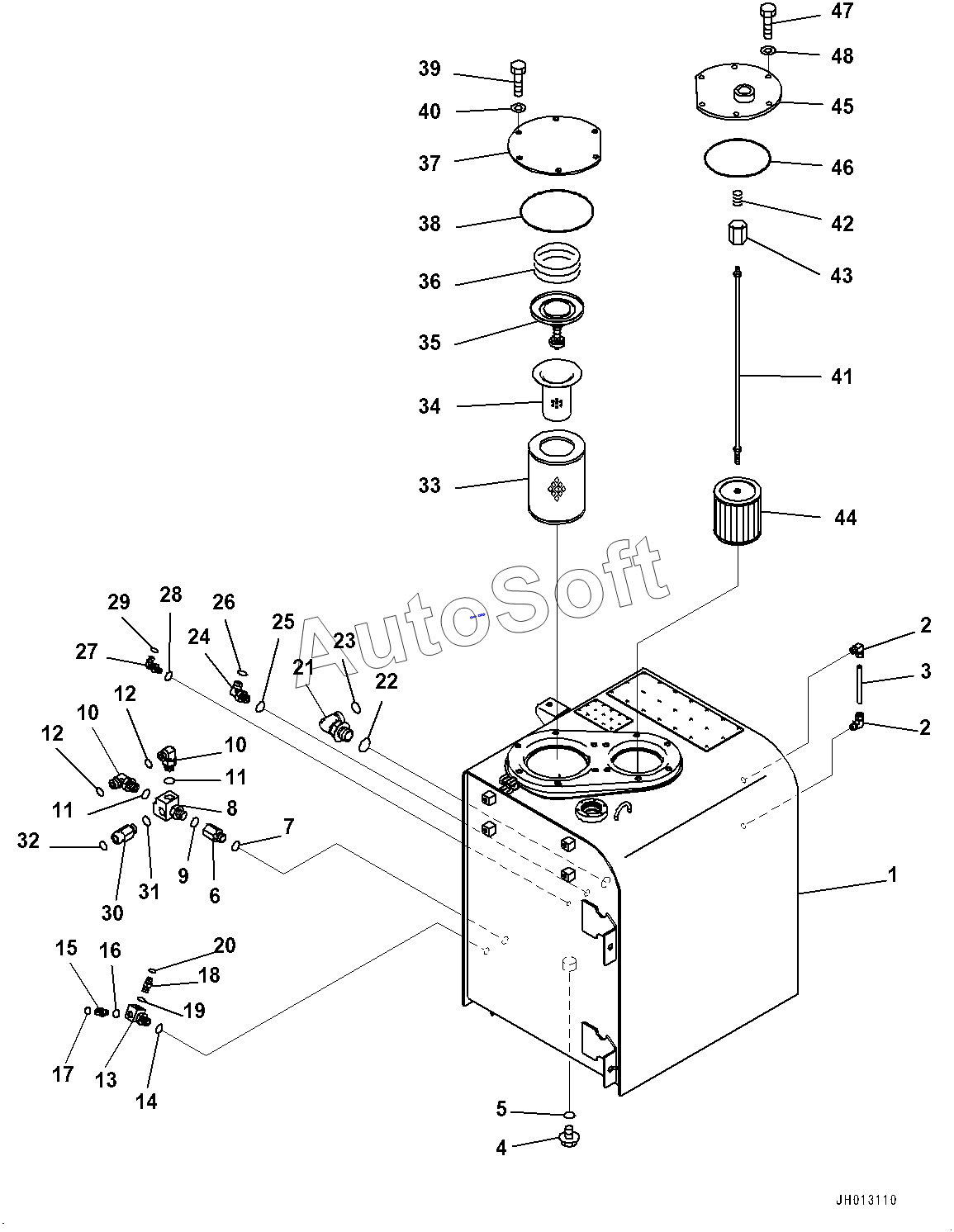

Каталог запасных частей к технике: Komatsu PC300LC-8MO (2010). Hydraulic Tank, Tank (#80001-)
38
26
27
28
29
30
31
32
33
34
35
36
37
25
39
40
41
42
43
44
45
46
47
48
13
2
2
3
4
5
6
7
8
9
10
10
11
11
12
12
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07-60-75120 | 0***0 | Strainer Assembly | |
| 1 | 0***1 | Tank | |
| 2 | 0***0 | Elbow Assembly | |
| 3 | 0***0 | Tube | |
| 4 | 7***2 | Plug | |
| 5 | 7***4 | O-ring 3 100001-100106 | |
| 6 | 1***0 | Joint | |
| 7 | 7***4 | O-ring 3 100001-100106 | |
| 8 | 0***0 | Tee | |
| 9 | 7***4 | O-ring 3 100001-100106 | |
| 10 | 2***2 | Elbow | |
| 11 | 7***4 | O-ring 3 100001-100106 | |
| 12 | 2***5 | O-ring | |
| 13 | 0***0 | Tee | |
| 14 | 7***4 | O-ring 2 100001- | |
| 15 | 2***D | Union | |
| 16 | 7***3 | O-ring 2 100001-100001 | |
| 17 | 2***9 | O-ring 2 100001-100001 | |
| 18 | 1***0 | Nipple | |
| 19 | 2***8 | O-ring 2 100001- | |
| 20 | 7***3 | O-ring 2 100001-100001 | |
| 21 | 1***0 | Elbow | |
| 22 | 7***4 | O-ring 4 100001- | |
| 23 | 0***0 | O-ring 4 100001- | |
| 24 | 2***2 | Elbow | |
| 25 | 7***4 | O-ring 2 100001- | |
| 26 | 2***2 | O-ring 2 100001- | |
| 27 | 2***1 | Elbow 2 100001-100001 | |
| 28 | 7***3 | O-ring 2 100001-100001 | |
| 29 | 2***9 | O-ring 2 100001-100001 | |
| 30 | 2***0 | Union | |
| 31 | 2***8 | O-ring | |
| 32 | 7***4 | O-ring 3 100001-100106 | |
| 33 | 0***3 | Element, Hydraulic Oil Filter | |
| 34 | 0***0 | Strainer | |
| 35 | 0***0 | Valve Assembly | |
| 36 | 0***0 | Spring | |
| 37 | 0***1 | Cover | |
| 38 | 7***5 | O-ring | |
| 39 | 1***5 | Bolt 3 100001-100001 | |
| 40 | 1***2 | Washer 3 100001-100001 | |
| 41 | 0***0 | Rod Assembly | |
| 42 | 2***0 | Spring | |
| 43 | 0***0 | Holder | |
| 44 | 2***0 | Strainer | |
| 45 | 0***1 | Cover | |
| 46 | 7***0 | O-ring | |
| 47 | 1***5 | Bolt 3 100001-100001 | |
| 48 | 1***2 | Washer 3 100001-100001 |
