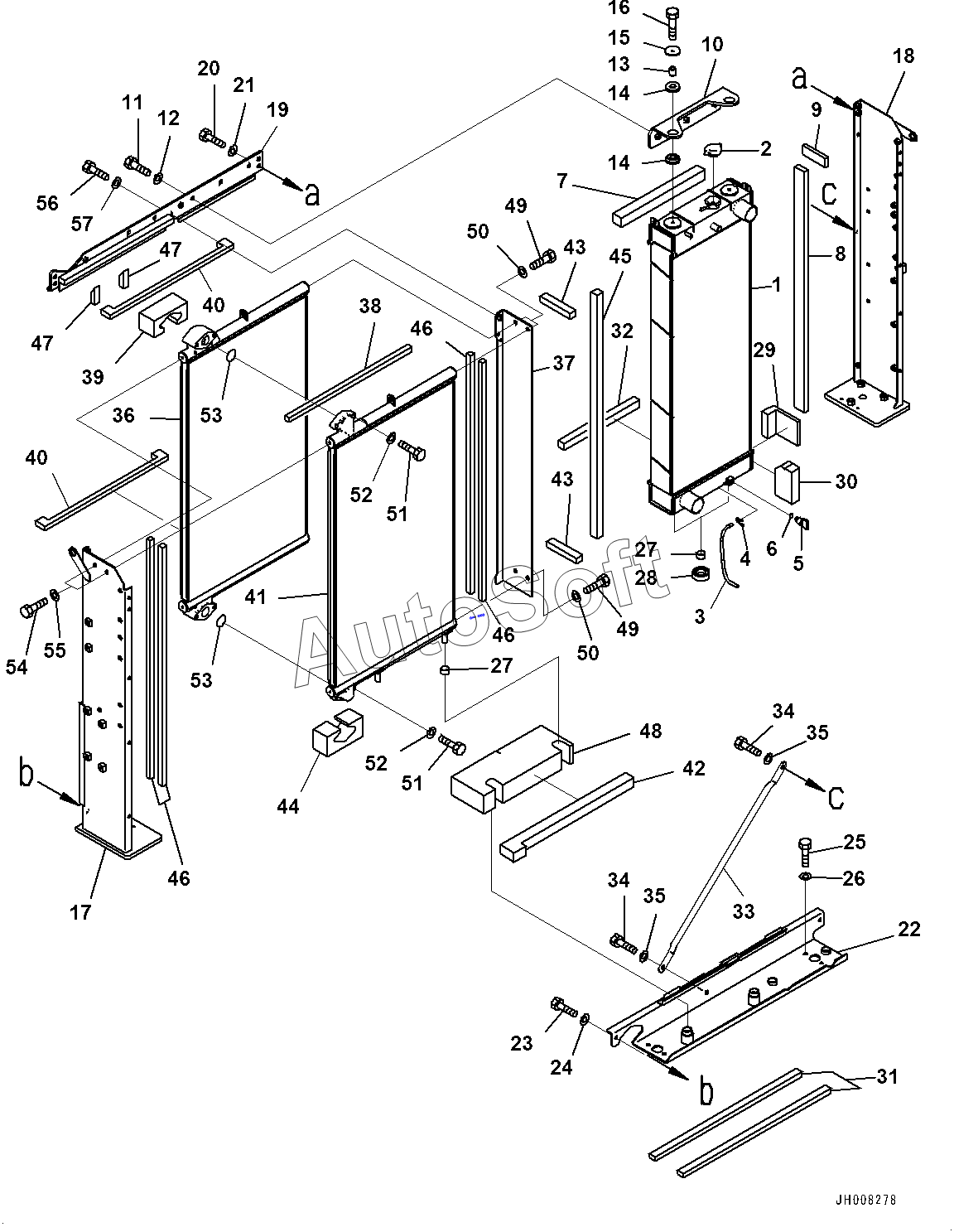

Каталог запасных частей к технике: Komatsu PC300LC-8MO (2010). Cooling System, Radiator and Oil Cooler (#80001-)
43
43
30
31
32
33
34
34
35
35
36
37
38
39
40
40
41
42
29
44
45
46
46
46
47
47
48
49
49
50
50
51
51
52
52
53
53
54
55
56
57
16
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
1
17
18
18
19
20
21
22
23
24
25
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 207-03-72221 | 2***1 | Oil Cooler Assembly | |
| 1 | 2***1 | Radiator Assembly | |
| 2 | 2***0 | CAP | |
| 3 | 2***0 | HOSE | |
| 4 | 2***0 | CLIP | |
| 5 | 2***0 | PLUG | |
| 6 | 0***7 | O-RING | |
| 7 | 2***1 | Seal | |
| 8 | 2***0 | SEAL | |
| 9 | 2***0 | SEAL | |
| 10 | 2***0 | Bracket | |
| 11 | 0***5 | BOLT | |
| 12 | 0***2 | WASHER | |
| 13 | 1***0 | Spacer | |
| 14 | 1***1 | Cushion | |
| 15 | 1***0 | Washer | |
| 16 | 0***5 | BOLT | |
| 17 | 2***1 | Frame | |
| 18 | 2***1 | Frame | |
| 18 | 2***2 | Frame | |
| 19 | 2***1 | Frame | |
| 20 | 0***0 | BOLT | |
| 21 | 0***2 | WASHER | |
| 22 | 2***1 | Frame | |
| 23 | 0***0 | BOLT | |
| 24 | 0***2 | WASHER | |
| 25 | 0***0 | BOLT | |
| 26 | 0***2 | WASHER | |
| 27 | 2***0 | CUSHION | |
| 28 | 2***0 | Cushion | |
| 29 | 2***0 | SEAL | |
| 30 | 2***0 | Seal | |
| 31 | 2***1 | SEAL | |
| 32 | 2***1 | Seal | |
| 33 | 2***0 | Stay | |
| 34 | 0***5 | BOLT | |
| 35 | 0***2 | WASHER | |
| 36 | O***r | Oil Cooler | |
| 37 | 2***1 | Frame | |
| 38 | 2***1 | Seal | |
| 39 | 2***0 | Seal | |
| 40 | 2***1 | Seal | |
| 41 | O***r | Oil Cooler | |
| 42 | 2***1 | Seal | |
| 43 | 2***1 | Seal | |
| 44 | 2***0 | Seal | |
| 45 | 2***0 | SEAL | |
| 46 | 2***0 | SEAL | |
| 47 | 2***0 | SEAL | |
| 48 | 2***1 | Seal | |
| 49 | 0***0 | BOLT | |
| 50 | 0***2 | WASHER | |
| 51 | B***t | Bolt | |
| 52 | W***r | Washer | |
| 53 | O***g | O-ring | |
| 54 | 0***0 | BOLT | |
| 55 | 0***2 | WASHER | |
| 56 | 0***5 | BOLT | |
| 57 | 0***2 | WASHER |
