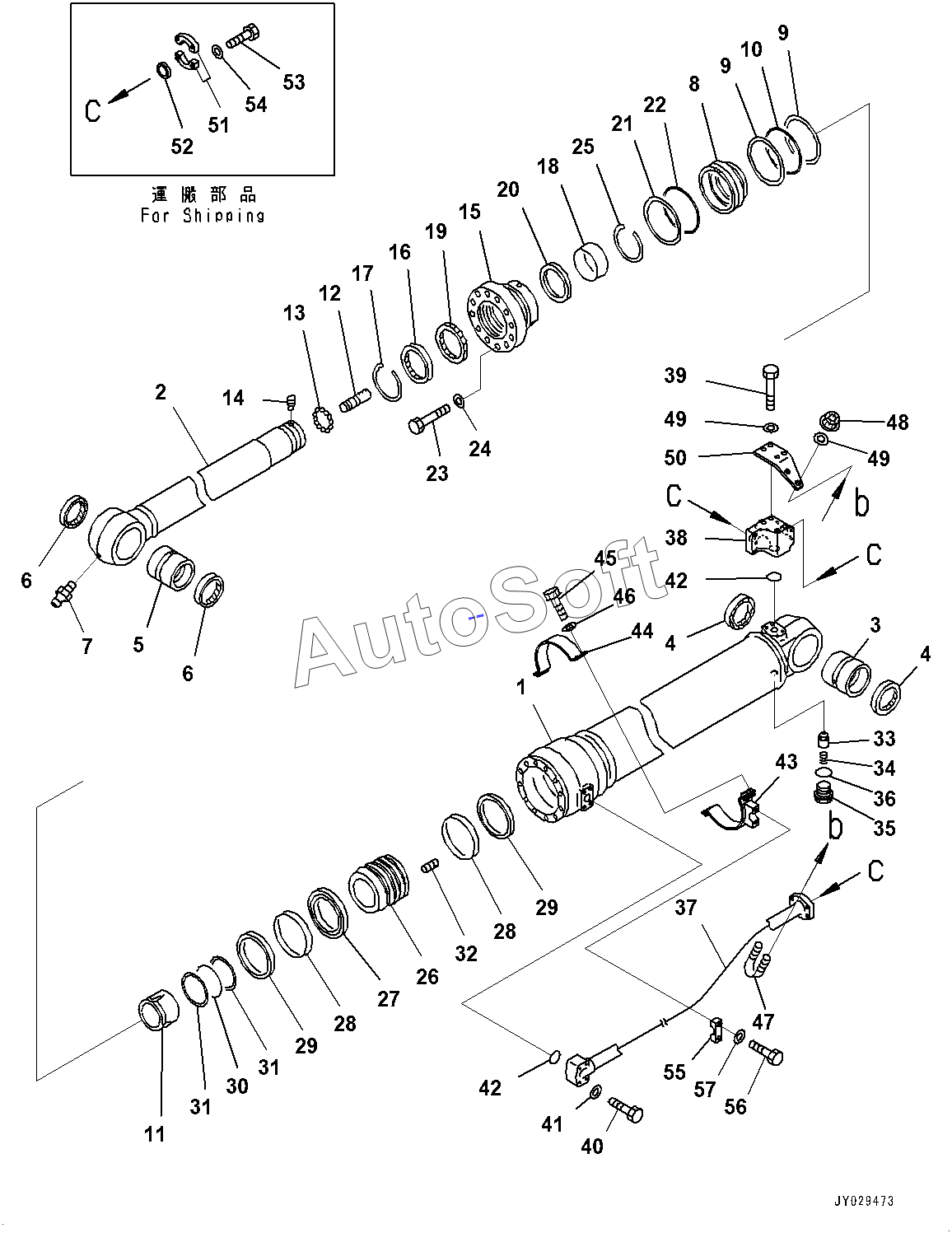

Каталог запасных частей к технике: Komatsu PC300LC-8MO (2010). Arm Cylinder (#80001-)
1
2
3
4
4
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 707-E1-02180 | 7***0 | Cylinder Assembly | |
| 1 | 7***1 | Cylinder | |
| 2 | 7***0 | Rod, Piston | |
| 3 | 7***0 | BUSHING | |
| 4 | 0***0 | SEAL,DUST | |
| 5 | 7***0 | BUSHING | |
| 6 | 0***0 | SEAL,DUST | |
| 7 | 0***0 | FITTING, GREASE | |
| 8 | 7***0 | Collar | |
| 9 | 7***0 | Ring, Back-up, (Kit : K18) | |
| 10 | 0***0 | O-ring, (Kit : K18) | |
| 11 | 7***0 | Plunger | |
| 12 | 7***0 | Plunger | |
| 13 | 0***5 | BALL | |
| 14 | 7***0 | CAP | |
| 15 | 7***0 | Head, Cylinder | |
| 16 | 7***0 | SEAL,DUST (KIT) | |
| 17 | 0***6 | RING,SNAP | |
| 18 | 7***1 | BUSHING | |
| 19 | 7***0 | Packing, Rod, (Kit : K18) | |
| 20 | 7***0 | Ring, Buffer, (Kit : K18) | |
| 21 | 7***0 | Ring, Back-up, (Kit : K18) | |
| 22 | 0***0 | O-ring, (Kit : K18) | |
| 23 | 0***5 | BOLT | |
| 24 | 7***0 | WASHER | |
| 25 | 7***0 | RING,SNAP | |
| 26 | 7***0 | PISTON | |
| 27 | 7***0 | Ring, Piston, (Kit : K18) | |
| 28 | 7***0 | RING,WEAR (KIT) | |
| 29 | 7***0 | RING | |
| 30 | 0***0 | O-RING (KIT) | |
| 31 | 7***0 | Ring, Back-up, (Kit : K18) | |
| 32 | 0***6 | SCREW | |
| 33 | 7***0 | VALVE | |
| 34 | 0***8 | SPRING | |
| 35 | 7***1 | Plug | |
| 36 | 0***4 | O-ring | |
| 37 | 7***0 | Tube | |
| 38 | 7***0 | Elbow | |
| 39 | 0***5 | BOLT | |
| 40 | 0***0 | BOLT | |
| 41 | 0***2 | WASHER | |
| 42 | 0***5 | O-ring, (Kit : K08) | |
| 43 | 7***0 | Bracket | |
| 44 | 7***0 | Band | |
| 45 | 0***0 | BOLT | |
| 46 | 0***2 | WASHER | |
| 47 | 0***2 | CLIP | |
| 48 | 0***9 | NUT | |
| 49 | 0***2 | WASHER | |
| 50 | 7***0 | PLATE | |
| 51 | 0***9 | FLANGE, SPRIT | |
| 52 | 7***0 | CAP | |
| 53 | 0***5 | BOLT | |
| 54 | 0***2 | WASHER | |
| 55 | 7***0 | CLAMP | |
| 56 | 0***5 | BOLT | |
| 57 | 0***2 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
