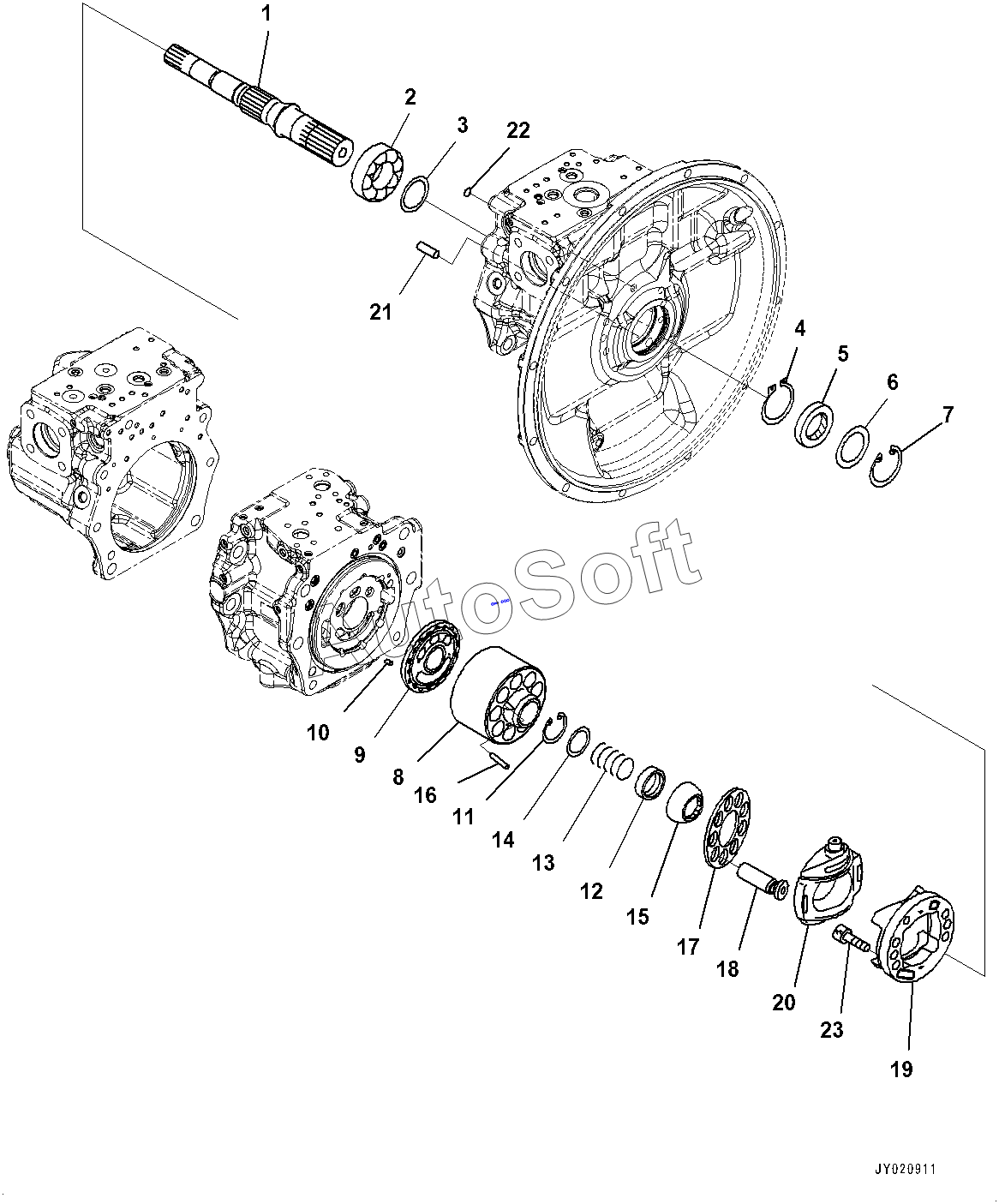

Каталог запасных частей к технике: Komatsu PC300LC-8MO (2010). Piston Pump, Inner Parts (3/12) (#80067-)
10
23
22
21
20
19
18
17
16
15
14
13
12
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 708-2G-00181 | 7***1 | Pump Assembly | |
| 708-2G-01181 | 7***1 | Pump Subassembly | |
| 708-2G-04670 | 7***0 | Cradle Subassembly | |
| 708-2G-04710 | 7***0 | Cylinder Block Assembly | |
| Washer, T=3.0mm | W***m | Washer, T=3.0mm | |
| Washer, T=3.1mm | W***m | Washer, T=3.1mm | |
| Washer, T=3.2mm | W***m | Washer, T=3.2mm | |
| 1 | 7***0 | Shaft, Front | |
| 2 | 7***2 | Bearing | |
| 3 | 7***0 | WASHER KIT | |
| 4 | 7***0 | RING,SNAP | |
| 5 | 7***0 | Seal, Oil | |
| 6 | 7***0 | SPACER | |
| 7 | 0***5 | RING,SNAP | |
| 8 | B***r | Block, Cylinder | |
| 9 | P***r | Plate, Valve, Rear | |
| 10 | 7***0 | PIN | |
| 11 | 0***0 | RING,SNAP | |
| 12 | 7***1 | SEAT | |
| 13 | 7***2 | SPRING | |
| 14 | 7***1 | SEAT | |
| 15 | 7***0 | GUIDE,RETAINER | |
| 16 | 7***0 | PIN | |
| 17 | 7***1 | RETAINER,SHOE | |
| 18 | 7***0 | Piston Subassembly | |
| 19 | C***e | Cradle | |
| 20 | C***r | Cam, Rocker | |
| 21 | 0***4 | PIN, DOWEL | |
| 22 | 0***9 | O-RING | |
| 23 | 0***0 | BOLT |
