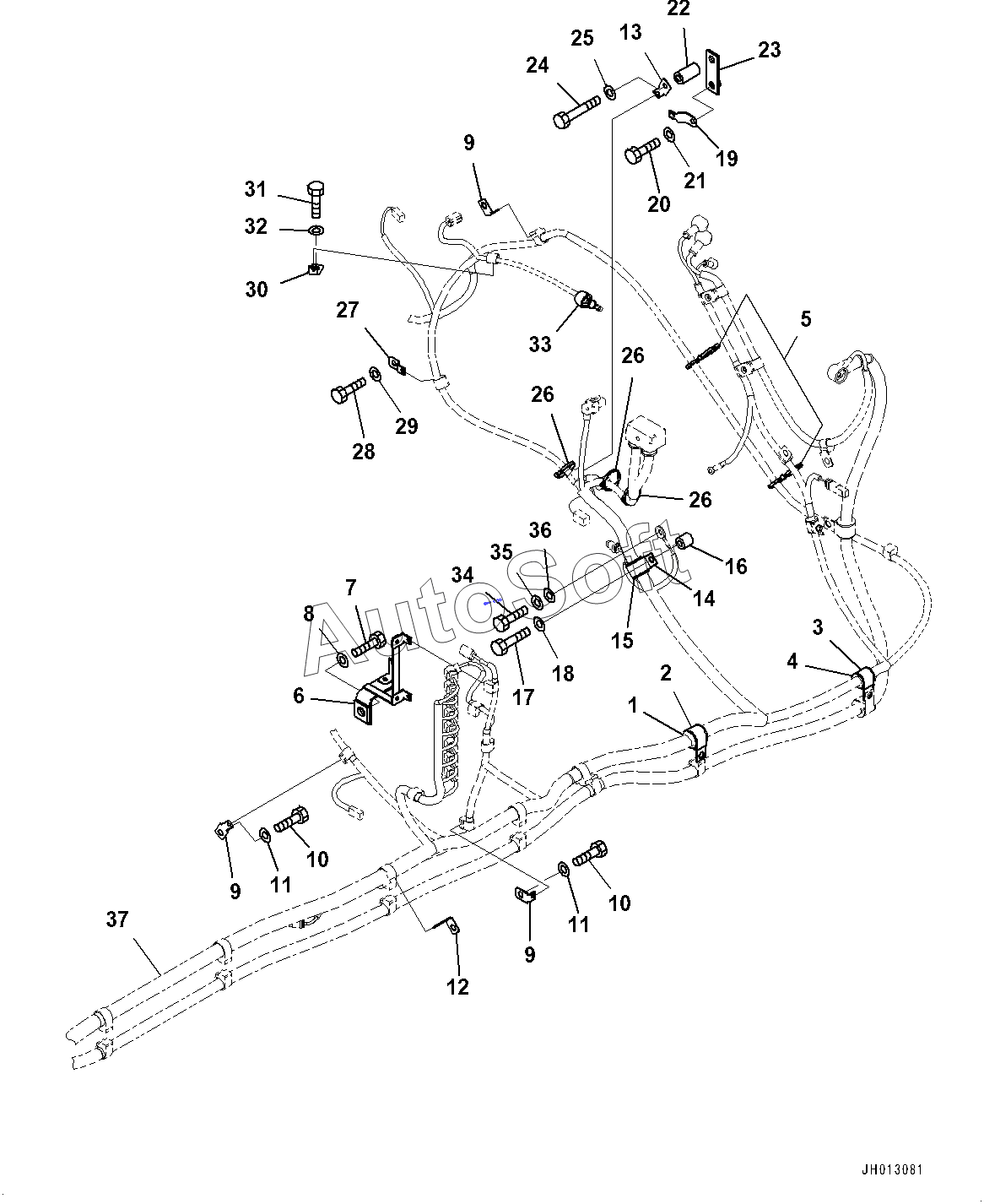

Каталог запасных частей к технике: Komatsu PC300LC-8MO (2010). Electric Wiring Harness, Wiring Harness Clip (2/3) (#80013-)
1
2
3
4
5
6
7
8
9
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
36
37
37
37
37
37
37
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Clip 1 80013-80162 | |
| 2 | 7***5 | Cushion 1 80013-80162 | |
| 3 | 4***2 | Clip 1 80013-80162 | |
| 4 | 7***8 | Cushion 1 80013-80162 | |
| 5 | 3***0 | Band | |
| 6 | 0***0 | Bracket 1 80013-80162 | |
| 7 | 1***0 | Bolt 4 100001- | |
| 8 | 1***5 | Washer 4 100001- | |
| 9 | 8***2 | Clip 2 100001- | |
| 10 | 1***5 | Bolt 3 100001-100001 | |
| 11 | 1***2 | Washer 3 100001-100001 | |
| 12 | 8***2 | Clip 1 80013-80162 | |
| 13 | 8***0 | Clip 1 80013-80162 | |
| 14 | 4***2 | Clip 1 80013-80162 | |
| 15 | 9***0 | Cushion 1 80013-80162 | |
| 16 | 9***0 | Spacer 1 100001-100001 | |
| 17 | 1***5 | Bolt 2 80001- | |
| 18 | 1***2 | Washer 3 100001-100001 | |
| 19 | 8***2 | Clip 1 80013-80162 | |
| 20 | 1***0 | Bolt 2 80013-80162 | |
| 21 | 1***2 | Washer 3 100001-100001 | |
| 22 | A***0 | Spacer 1 80013-80162 | |
| 23 | 9***0 | Plate 1 80013-80162 | |
| 24 | 1***5 | Bolt 1 80013-80162 | |
| 25 | 1***2 | Washer 2 100001-100026 | |
| 26 | 8***9 | Band 1 100001-100001 | |
| 27 | 8***0 | Clip 1 80013-80162 | |
| 28 | 1***0 | Bolt 3 100001-100012 | |
| 29 | 1***2 | Washer 2 100001-100026 | |
| 30 | 8***2 | Clip 2 100001- | |
| 31 | 1***0 | Bolt 2 80013-80162 | |
| 32 | 1***2 | Washer 3 100001-100001 | |
| 33 | 8***7 | Cap 1 80013-80162 | |
| 34 | 1***0 | Bolt 2 80013-80162 | |
| 35 | 1***2 | Washer 3 100001-100001 | |
| 36 | 1***2 | Washer 3 100001-100001 | |
| 37 | 2***1 | Wiring Harness | |
| 37 | 2***1 | Wiring Harness | |
| 37 | 2***1 | Wiring Harness | |
| 37 | 2***1 | Wiring Harness | |
| 37 | 2***1 | Wiring Harness | |
| 37 | 2***1 | Wiring Harness | |
| 37 | 2***1 | Wiring Harness | |
| 37 | 2***1 | Wiring Harness |
