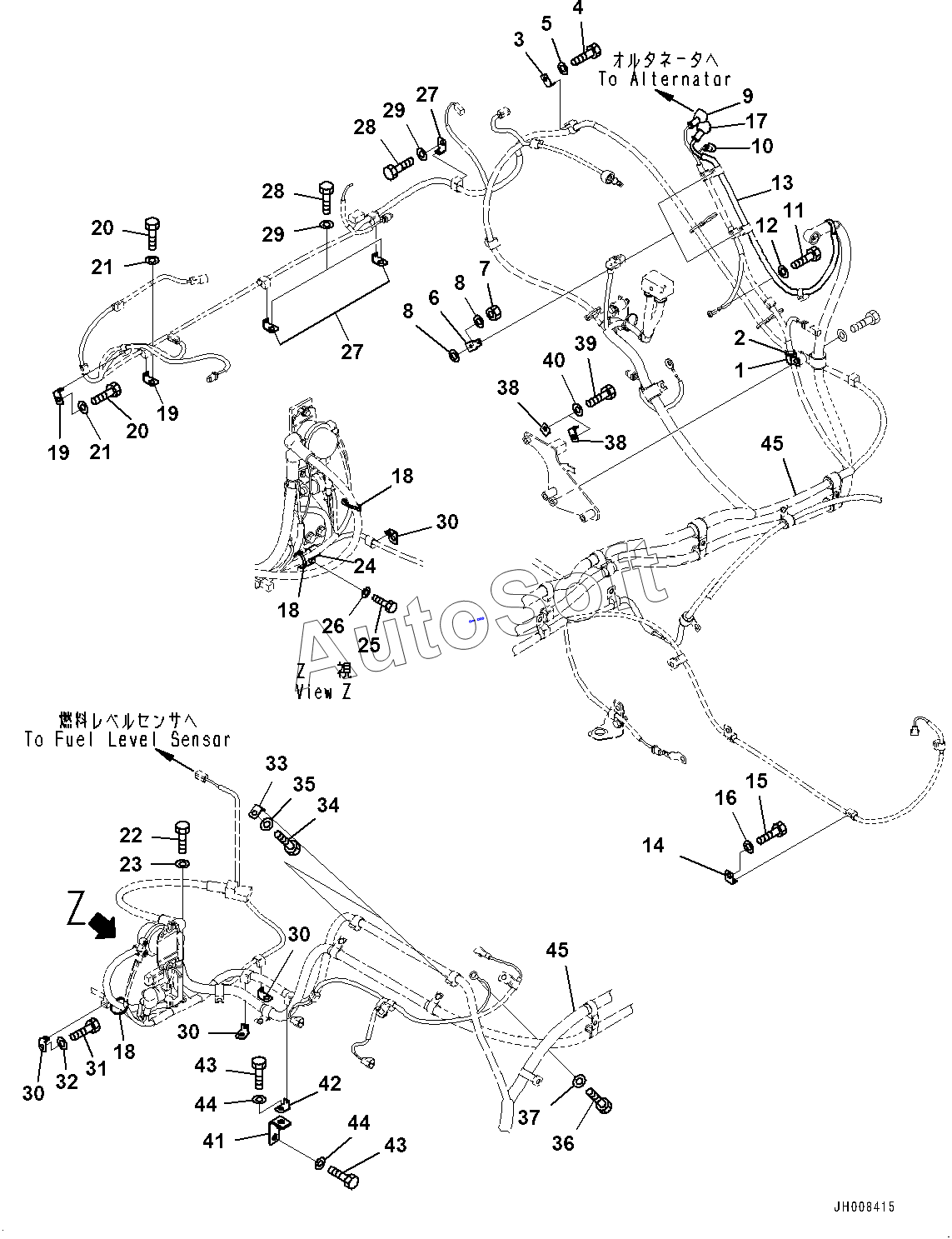

Каталог запасных частей к технике: Komatsu PC300LC-8MO (2010). Electric Wiring Harness, Wiring Harness Clip (3/3) (#80163-)
45
45
32
33
34
35
36
37
38
38
39
40
41
42
43
43
44
44
45
45
45
45
31
45
45
45
45
45
45
45
45
45
45
45
45
45
45
16
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
1
17
18
18
18
19
19
20
20
21
21
22
23
24
25
26
27
27
28
28
29
29
30
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 207-06-77112 | 2***2 | Wiring Harness | |
| 207-06-77112 | 2***2 | Wiring Harness | |
| 207-06-77121 | 2***1 | Cable | |
| 207-06-77221 | 2***1 | Wiring Harness | |
| 207-06-77221 | 2***1 | Wiring Harness | |
| 207-06-77221 | 2***1 | Wiring Harness | |
| 207-06-77310 | 2***0 | Wiring Harness | |
| 1 | 4***2 | Clip 1 100001-100001 | |
| 2 | 9***0 | Cushion 1 80013-80162 | |
| 3 | 8***2 | Clip 2 100001- | |
| 4 | 1***0 | Bolt 2 80013-80162 | |
| 5 | 1***2 | Washer 3 100001-100001 | |
| 6 | 8***8 | Clip 2 80013-80162 | |
| 7 | 1***5 | Nut 2 80013-80162 | |
| 8 | 1***3 | Washer 1 100001-100001 | |
| 9 | 8***7 | Cap 1 80013-80162 | |
| 10 | 8***9 | Cap, Terminal 1 80013-80162 | |
| 11 | 1***6 | Bolt 2 100001- | |
| 12 | 1***3 | Washer 4 100001-100001 | |
| 13 | 0***0 | Cable 1 80013-80162 | |
| 14 | 8***2 | Clip 2 100001- | |
| 15 | 1***5 | Bolt 3 100001-100001 | |
| 16 | 1***2 | Washer 3 100001-100001 | |
| 17 | 8***7 | Cap 1 80013-80162 | |
| 18 | 8***9 | Band 1 100001-100001 | |
| 19 | 8***2 | Clip 2 100001- | |
| 20 | 1***5 | Bolt 3 100001-100001 | |
| 21 | 1***2 | Washer 3 100001-100001 | |
| 22 | 1***5 | Bolt 2 100001-100012 | |
| 23 | 1***2 | Washer 2 100001-100026 | |
| 24 | 4***2 | Clip 1 100001-100001 | |
| 25 | 1***5 | Bolt 3 100001-100001 | |
| 26 | 1***2 | Washer 3 100001-100001 | |
| 27 | 8***2 | Clip 2 100001- | |
| 28 | 1***5 | Bolt 3 100001-100001 | |
| 29 | 1***2 | Washer 3 100001-100001 | |
| 30 | 8***2 | Clip 2 100001- | |
| 31 | 1***5 | Bolt 3 100001-100001 | |
| 32 | 1***2 | Washer 3 100001-100001 | |
| 33 | 8***2 | Clip 2 100001- | |
| 34 | 1***5 | Bolt 3 100001-100001 | |
| 35 | 1***2 | Washer 3 100001-100001 | |
| 36 | 1***5 | Bolt 3 100001-100001 | |
| 37 | 1***2 | Washer 3 100001-100001 | |
| 38 | 8***2 | Clip 2 100001- | |
| 39 | 1***5 | Bolt 3 100001-100001 | |
| 40 | 1***2 | Washer 3 100001-100001 | |
| 41 | 0***0 | Bracket 1 80013-80162 | |
| 42 | 8***2 | Clip 2 100001- | |
| 43 | 1***5 | Bolt 3 100001-100001 | |
| 44 | 1***2 | Washer 3 100001-100001 | |
| 45 | 2***2 | Wiring Harness | |
| 45 | 2***2 | Wiring Harness | |
| 45 | 2***2 | Wiring Harness | |
| 45 | 2***2 | Wiring Harness | |
| 45 | 2***2 | Wiring Harness | |
| 45 | 2***1 | Wiring Harness | |
| 45 | 2***1 | Wiring Harness | |
| 45 | 2***1 | Wiring Harness | |
| 45 | 2***1 | Wiring Harness | |
| 45 | 2***1 | Wiring Harness |
