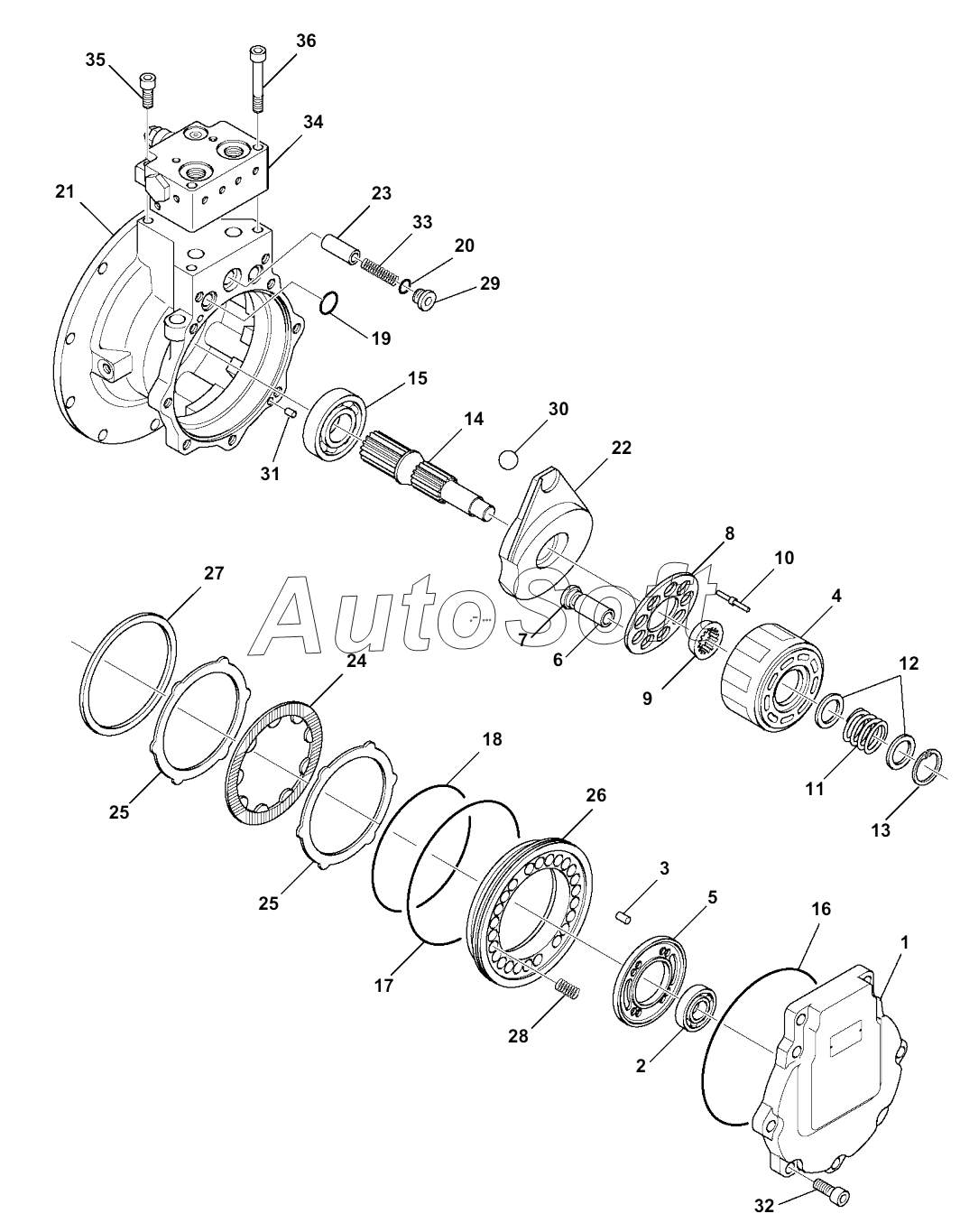

Каталог запасных частей к технике: Komatsu Погрузчик SK820 (2015). P1210-001003 TRAVEL MOTOR (2/4)
27
17
18
19
20
21
22
23
24
25
25
26
16
28
29
30
31
32
33
34
35
36
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 37A-60-11102 | 3***2 | Travel motor, assembly | |
| FUMHB-1-4860 | F***0 | Body kit, subassembly | |
| FUMHCB-1-4860 | F***0 | Cylinder barrel, assembly | |
| FUMHS-1-4860 | F***0 | Seal kit | |
| FUMHSH-1-4860 | F***0 | Shaft, subassembly | |
| FUPMV2B4528B2A | F***A | Hydraulic motor, assembly | |
| 1 | B***Y | BODY, VALVE | |
| 2 | B***G | BEARING | |
| 3 | P***N | PIN | |
| 4 | C***L | Cylinder barrel | |
| 5 | V***E | Valve plate | |
| 6 | P***N | PISTON | |
| 7 | S***E | SHOE | |
| 8 | S***R | Shoe holder | |
| 9 | B***R | Barrel holder | |
| 10 | P***N | PIN | |
| 11 | S***G | SPRING | |
| 12 | R***R | RETAINER | |
| 13 | R***G | RING | |
| 14 | S***T | SHAFT | |
| 15 | B***G | BEARING | |
| 16 | O***G | O-RING | |
| 17 | O***G | O-RING | |
| 18 | O***G | O-RING | |
| 19 | O***G | O-RING | |
| 20 | O***G | O-RING | |
| 21 | F***2 | Body | |
| 22 | F***5 | Swash plate | |
| 23 | F***1 | Control piston | |
| 24 | F***6 | Disk plate | |
| 25 | F***7 | Plate, steel | |
| 26 | F***7 | Brake piston | |
| 27 | F***8 | Spacer | |
| 28 | F***1 | Spring | |
| 29 | F***2 | Plug | |
| 30 | F***4 | Ball | |
| 31 | F***5 | PIN | |
| 32 | F***0 | Bolt | |
| 33 | F***6 | Spring | |
| 34 | F***A | Double shock valve | |
| 35 | F***5 | Bolt | |
| 36 | F***5 | Bolt |
