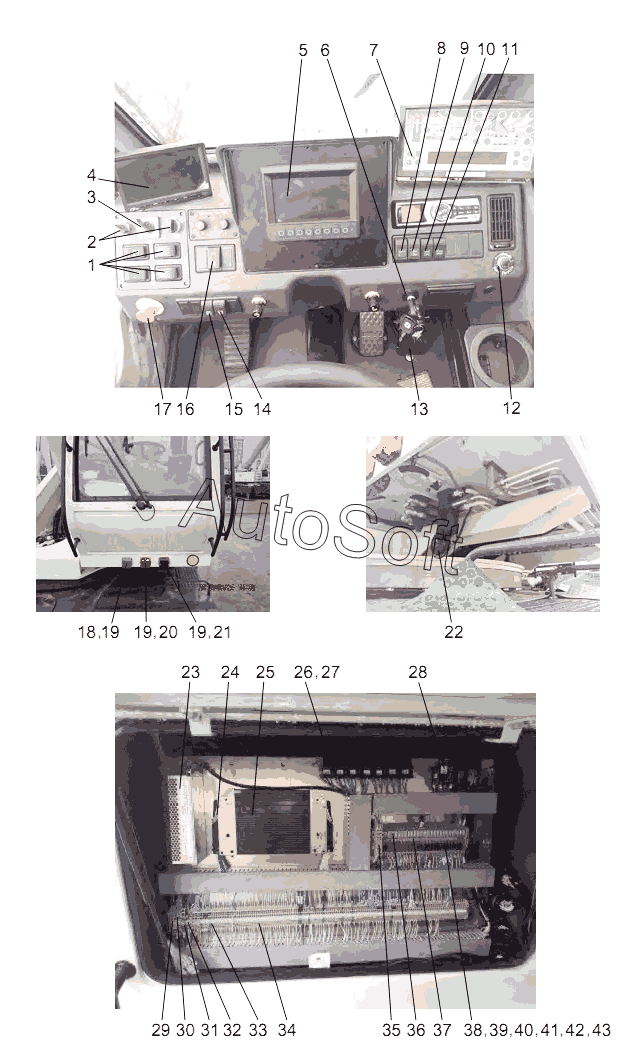

Каталог запасных частей к технике: Zoomlion RT-35 (2013). ELECTRICAL SYSTEM (GREER) (OPERATOR'S CAB ELECTRICS) D00755706210000001Y
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00755706210000001 | 0***1 | Electrical system | |
| 1 | 1***5 | Rocker switch | |
| 2 | 1***4 | 3-position rotary switch | |
| 3 | 1***5 | 4-stage rotary switch | |
| 4 | 1***0 | CQ-ZZ01 reversing system display | |
| 5 | 1***2 | Display assy | |
| 6 | 1***6 | Ignition starter switch | |
| 7 | 1***3 | GREER RCI display | |
| 8 | 1***1 | Deadman switch for outriggers | |
| 9 | 1***0 | Swing lock switch | |
| 10 | 1***2 | 2-wheel / 4-wheel drive switch | |
| 11 | 1***3 | Hand / foot throttle select switch | |
| 12 | 1***0 | Potential device | |
| 13 | 1***1 | Electron pedal | |
| 14 | 1***1 | Hazard lights switch | |
| 15 | 1***5 | Work lights switch | |
| 16 | 1***4 | Cab heater power switch | |
| 17 | 1***4 | Emergency stop button | |
| 18 | 1***0 | Green light | |
| 19 | 1***5 | Cab illumination bulb | |
| 20 | 1***1 | Yellow light | |
| 21 | 1***9 | Red light | |
| 22 | 1***8 | Electric horn | |
| 23 | 1***3 | Power source | |
| 24 | 1***2 | 0020 connector assy | |
| 25 | 1***7 | PLC controller | |
| 26 | 1***5 | Relay | |
| 27 | 1***5 | Relay socket | |
| 28 | 1***1 | Large power relay | |
| 29 | 1***7 | Wiring terminal | |
| 30 | 1***4 | Wiring terminal | |
| 31 | 1***5 | Ground terminal | |
| 32 | 1***8 | Wiring terminal | |
| 33 | 1***6 | Ground terminal | |
| 34 | 1***8 | Wiring terminal | |
| 35 | 1***2 | Relay | |
| 36 | 1***6 | Wiring terminal | |
| 37 | 1***6 | Connector | |
| 38 | 1***2 | Fuse | |
| 39 | 1***1 | Fuse | |
| 40 | 1***3 | Fuse | |
| 41 | 1***4 | Fuse | |
| 42 | 1***5 | Fuse | |
| 43 | 1***6 | Fuse |
