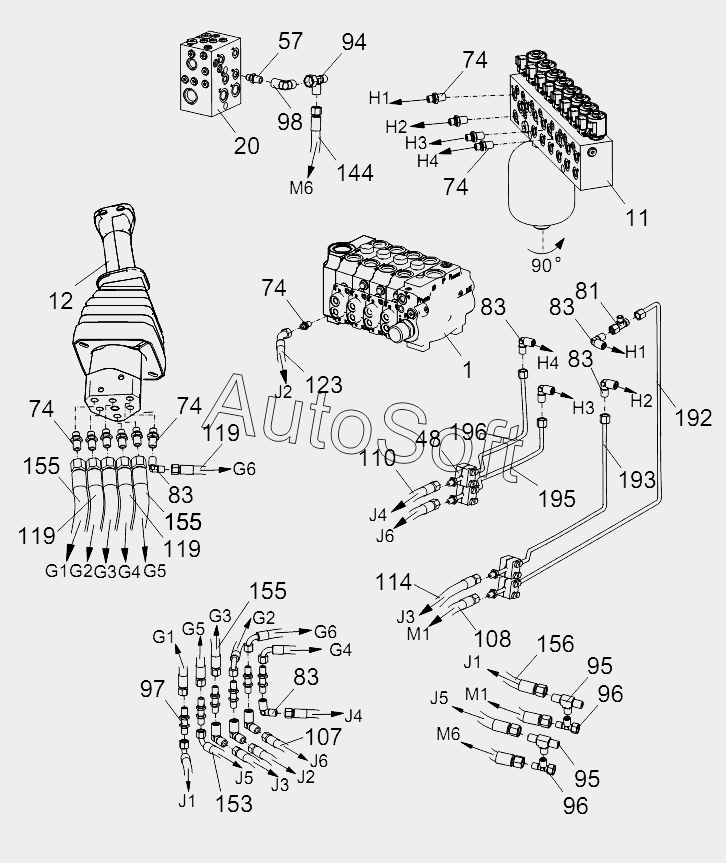

Каталог запасных частей к технике: Zoomlion RT-35 (2013). PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (RIGHT JOYSTICK CONTROL MODULE) D00755701620000001Y
98
196
195
193
192
156
155
155
155
153
144
123
119
119
119
114
110
108
107
97
96
96
95
95
94
83
83
83
83
83
81
74
74
74
74
74
57
48
20
12
11
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00755701620000001 | 0***1 | Pipe layout - superstructure hydraulic syste m | |
| 1 | 1***1 | Main valve | |
| 11 | 1***0 | Pilot-operated control valve block | |
| 12 | 1***0 | Right pilot-operated control joystick | |
| 20 | 1***3 | Solenoid control valve | |
| 48 | 1***5 | Pipe clamp | |
| 57 | 1***4 | Fitting | |
| 74 | 1***5 | Fitting | |
| 81 | 1***6 | Combination tee union | |
| 83 | 1***2 | Fitting | |
| 94 | 1***5 | Combination tee union | |
| 95 | 1***5 | Tee union | |
| 96 | 1***0 | Combination tee union | |
| 97 | 1***2 | Fitting | |
| 98 | 1***3 | Fitting | |
| 107 | 1***0 | Hose assy | |
| 108 | 1***6 | Hose assy | |
| 110 | 1***8 | Hose assy | |
| 114 | 1***7 | Hose assy | |
| 119 | 1***9 | Hose assy | |
| 123 | 1***4 | Hose assy | |
| 144 | 1***8 | Hose assy | |
| 153 | 1***3 | Hose assy | |
| 155 | 1***8 | Hose assy | |
| 156 | 1***0 | Hose assy | |
| 192 | 0***0 | Steel pipe assy | |
| 193 | 0***0 | Steel pipe assy | |
| 195 | 0***0 | Steel pipe assy | |
| 196 | 0***0 | Steel pipe assy |
