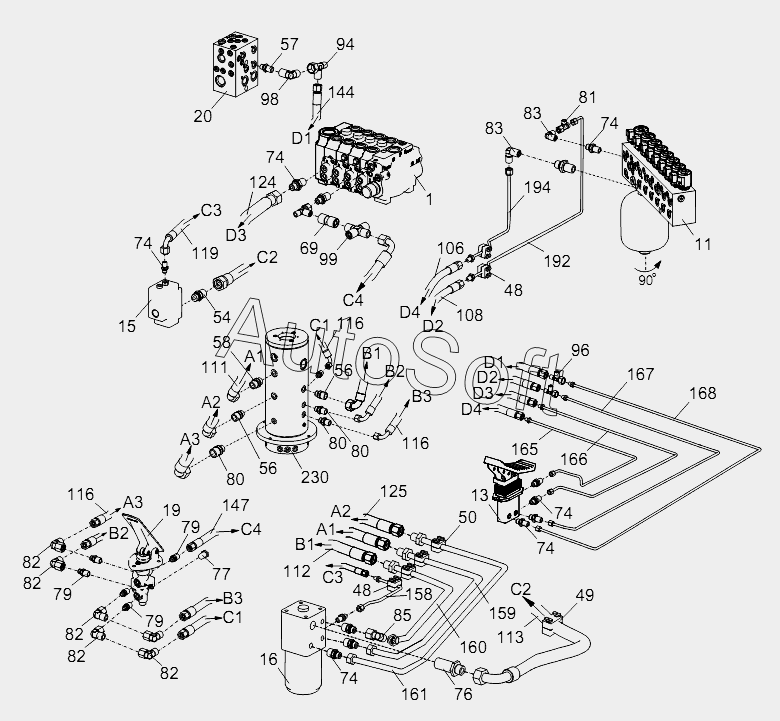

Каталог запасных частей к технике: Zoomlion RT-35 (2013). PIPE LAYOUT - SUPERSTRUCTURE HYDRAULIC SYSTEM (DRIVER'S CAB) D00755701620000001Y
1
11
13
15
16
19
20
48
48
49
50
54
56
56
57
58
69
74
74
74
74
74
74
76
77
79
79
79
80
80
80
81
82
82
82
82
82
83
83
85
94
96
98
99
106
108
111
112
113
116
116
116
119
124
125
144
147
158
159
160
161
165
166
167
168
192
194
230
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00755701620000001 | 0***1 | Pipe layout - superstructure hydraulic syste m | |
| 1 | 1***1 | Main valve | |
| 11 | 1***0 | Pilot-operated control valve block | |
| 13 | 1***0 | Foot-operated control valve | |
| 15 | 1***7 | Priority valve | |
| 16 | 1***4 | Hydraulic steering gear | |
| 19 | 1***8 | Service brake valve | |
| 20 | 1***3 | Solenoid control valve | |
| 48 | 1***5 | Pipe clamp | |
| 49 | 1***5 | Pipe clamp | |
| 50 | 1***6 | Pipe clamp | |
| 54 | 1***5 | Fitting | |
| 56 | 1***0 | Fitting | |
| 57 | 1***4 | Fitting | |
| 58 | 1***9 | Fitting | |
| 69 | 1***6 | Fitting | |
| 74 | 1***5 | Fitting | |
| 76 | 1***9 | Fitting | |
| 77 | 1***8 | Plug | |
| 79 | 1***1 | Fitting | |
| 80 | 1***5 | Fitting | |
| 81 | 1***6 | Combination tee union | |
| 82 | 1***4 | Fitting | |
| 83 | 1***2 | Fitting | |
| 85 | 1***6 | Fitting | |
| 94 | 1***5 | Combination tee union | |
| 96 | 1***0 | Combination tee union | |
| 98 | 1***3 | Fitting | |
| 99 | 1***0 | Fitting | |
| 106 | 1***9 | Hose assy | |
| 108 | 1***6 | Hose assy | |
| 111 | 1***2 | Hose assy | |
| 112 | 1***4 | Hose assy | |
| 113 | 1***7 | Hose assy | |
| 116 | 1***6 | Hose assy | |
| 119 | 1***9 | Hose assy | |
| 124 | 1***6 | Hose assy | |
| 125 | 1***1 | Hose assy | |
| 144 | 1***8 | Hose assy | |
| 147 | 1***7 | Hose assy | |
| 158 | 0***0 | Steel pipe assy | |
| 159 | 0***0 | Steel pipe assy | |
| 160 | 0***0 | Steel pipe assy | |
| 161 | 0***0 | Steel pipe assy | |
| 165 | 0***0 | Steel pipe assy | |
| 166 | 0***0 | Steel pipe assy | |
| 167 | 0***0 | Steel pipe assy | |
| 168 | 0***0 | Steel pipe assy | |
| 192 | 0***0 | Steel pipe assy | |
| 194 | 0***0 | Steel pipe assy | |
| 230 | 1***6 | Central revolving joint |
