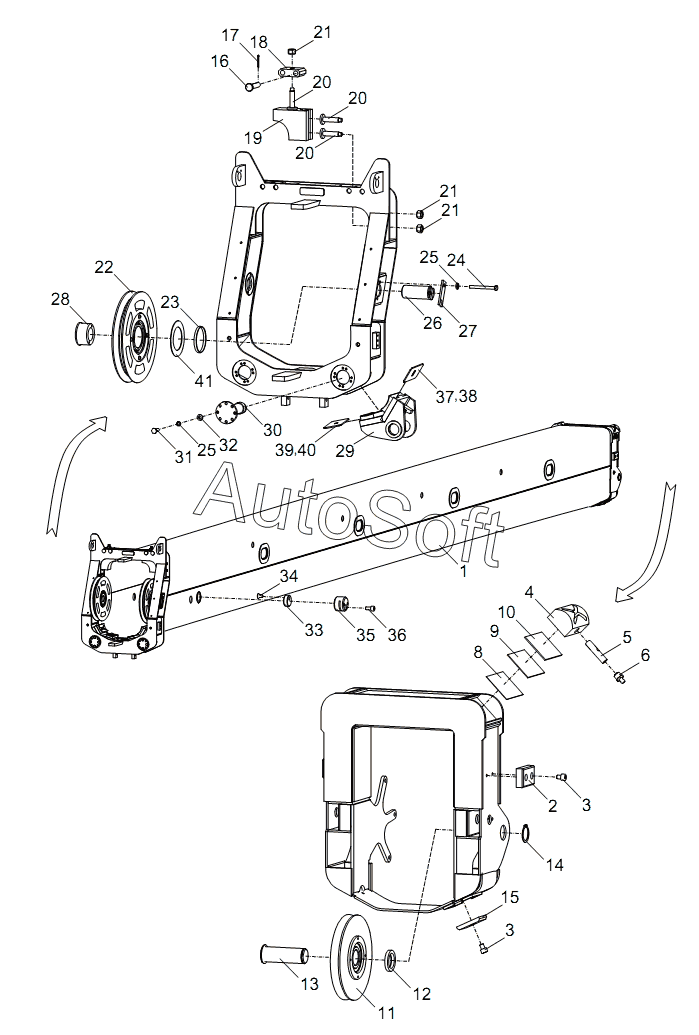

Каталог запасных частей к технике: Zoomlion RT-35 (2013). TELESCOPIC BOOM SECTION 2 ASSY D00755708700000000Y
32
22
23
24
25
25
26
27
28
29
30
31
21
21
21
33
34
35
36
37
38
39
40
41
11
1
2
3
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00755708700000000 | 0***0 | Telescopic boom section 2 assy | |
| 1 | 0***0 | Telescopic boom section 2 welded | |
| 2 | 0***1 | Slide block | |
| 3 | 1***7 | Screw | |
| 4 | 0***0 | Block | |
| 5 | 0***0 | Sheath | |
| 6 | 1***2 | Oil cup | |
| 7 | 2***4 | Lithium-based Grease | |
| 8 | 0***0 | Adjusting shim 1 | |
| 9 | 0***0 | Adjusting shim 2 | |
| 10 | 0***0 | Adjusting shim 3 | |
| 11 | 0***0 | Cable guide pulley | |
| 12 | 0***0 | Ring | |
| 13 | 0***0 | Pin 1 | |
| 14 | 1***2 | Retainer ring | |
| 15 | 0***0 | Slide block | |
| 16 | 0***0 | Pin | |
| 17 | 1***6 | Pin | |
| 18 | 0***0 | Plate | |
| 19 | 0***0 | Slide block | |
| 20 | 0***0 | Bolt | |
| 21 | 1***0 | Nut | |
| 22 | 0***0 | Guide pulley assy | |
| 23 | 0***0 | Spacer ring | |
| 24 | 1***4 | Bolt | |
| 25 | 1***3 | Washer | |
| 26 | 0***0 | Pin 2 | |
| 27 | 0***0 | Plate | |
| 28 | 0***0 | Sheath 2 | |
| 29 | 0***1 | Supporting seat assy | |
| 30 | 0***0 | Pin | |
| 31 | 1***8 | Bolt | |
| 32 | 1***6 | Washer | |
| 33 | 0***0 | Slide block | |
| 34 | 1***7 | Screw | |
| 35 | 0***0 | Guide block | |
| 36 | 1***9 | Screw | |
| 37 | 0***0 | Adjusting block 1 at head | |
| 38 | 0***0 | Adjsuting block 2 at head | |
| 39 | 0***0 | Adjsuting block 3 at head | |
| 40 | 0***0 | Adjusting block 4 at head | |
| 41 | 0***0 | Spacer ring |
