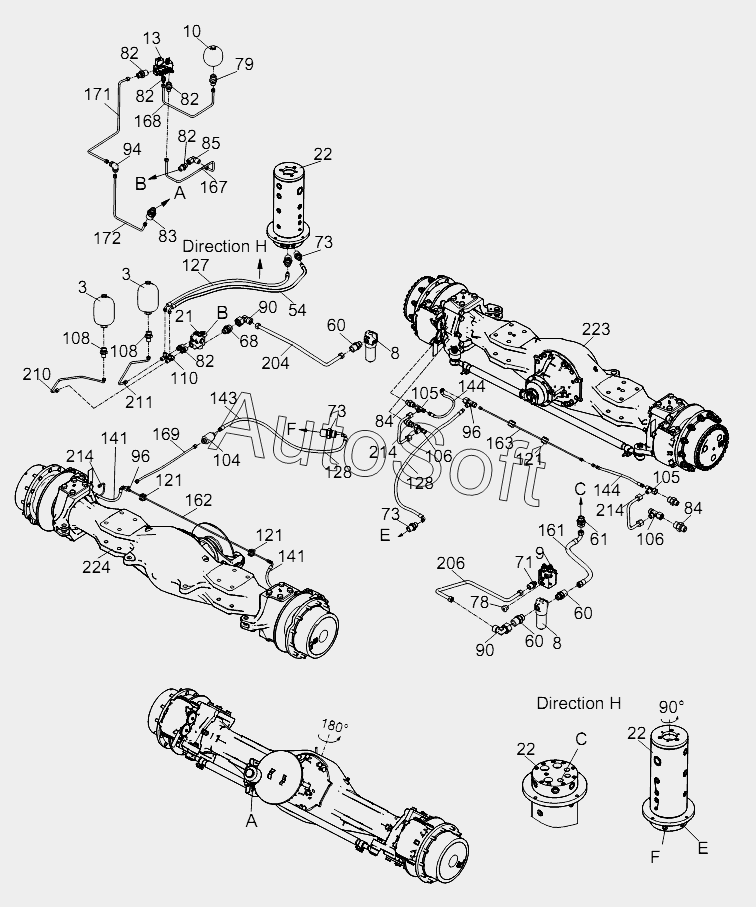

Каталог запасных частей к технике: Zoomlion RT-35 (2013). PIPE LAYOUT DRAWING, CHASSIS HYDRAULIC SYSTEM (BRAKE SYSTEM) D00755701720000001Y
3
3
8
8
9
10
13
21
22
22
22
54
60
60
60
61
68
71
73
73
73
78
79
82
82
82
82
82
83
84
84
85
90
90
94
96
96
104
105
105
106
106
108
108
110
121
121
121
127
128
128
141
141
143
144
144
161
162
163
167
168
169
171
172
204
206
210
211
214
214
214
223
224
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00755701720000001 | 0***1 | Pipe layout drawing, chassis hydraulic syste m | |
| 3 | 1***5 | Accumulator | |
| 8 | 1***0 | High-pressure oil filter | |
| 9 | 1***6 | Relief control valve block | |
| 10 | 1***4 | Accumulator | |
| 13 | 1***0 | Brake valve assy | |
| 21 | 1***9 | Fluid filling valve | |
| 22 | 1***6 | Central revolving joint | |
| 54 | 1***7 | Hose assy | |
| 60 | 1***5 | Fitting | |
| 61 | 1***4 | Fitting | |
| 68 | 1***6 | Fitting | |
| 71 | 1***2 | Fitting | |
| 73 | 1***5 | Fitting | |
| 78 | 1***4 | Plug | |
| 79 | 1***2 | Fitting | |
| 82 | 1***9 | Fitting | |
| 83 | 1***0 | Fitting | |
| 84 | 1***7 | Fitting 0 | |
| 85 | 1***4 | Fitting | |
| 90 | 1***7 | Fitting | |
| 94 | 1***0 | Fitting | |
| 96 | 1***0 | Fitting | |
| 104 | 0***0 | Tee union | |
| 105 | 1***6 | Combination tee union | |
| 106 | 1***0 | Combination tee union | |
| 108 | 1***4 | Fitting | |
| 110 | 1***8 | Combination tee union | |
| 121 | 1***5 | Pipe clamp | |
| 127 | 1***5 | Hose assy | |
| 128 | 1***6 | Hose assy | |
| 141 | 1***2 | Hose assy | |
| 143 | 1***1 | Hose assy | |
| 144 | 1***6 | Hose assy | |
| 161 | 1***2 | Hose assy | |
| 162 | 0***0 | Steel pipe assy | |
| 163 | 0***0 | Steel pipe assy | |
| 167 | 0***0 | Steel pipe assy | |
| 168 | 0***0 | Steel pipe assy | |
| 169 | 0***0 | Steel pipe assy | |
| 171 | 0***0 | Steel pipe assy | |
| 172 | 0***0 | Steel pipe assy | |
| 204 | 0***0 | Steel pipe assy | |
| 206 | 0***0 | Steel pipe assy | |
| 210 | 0***0 | Steel pipe assy | |
| 211 | 0***0 | Steel pipe assy | |
| 214 | 0***0 | Steel pipe assy | |
| 223 | 1***7 | Rear drive axle, steerable | |
| 224 | 1***5 | Front drive axle, steerable |
