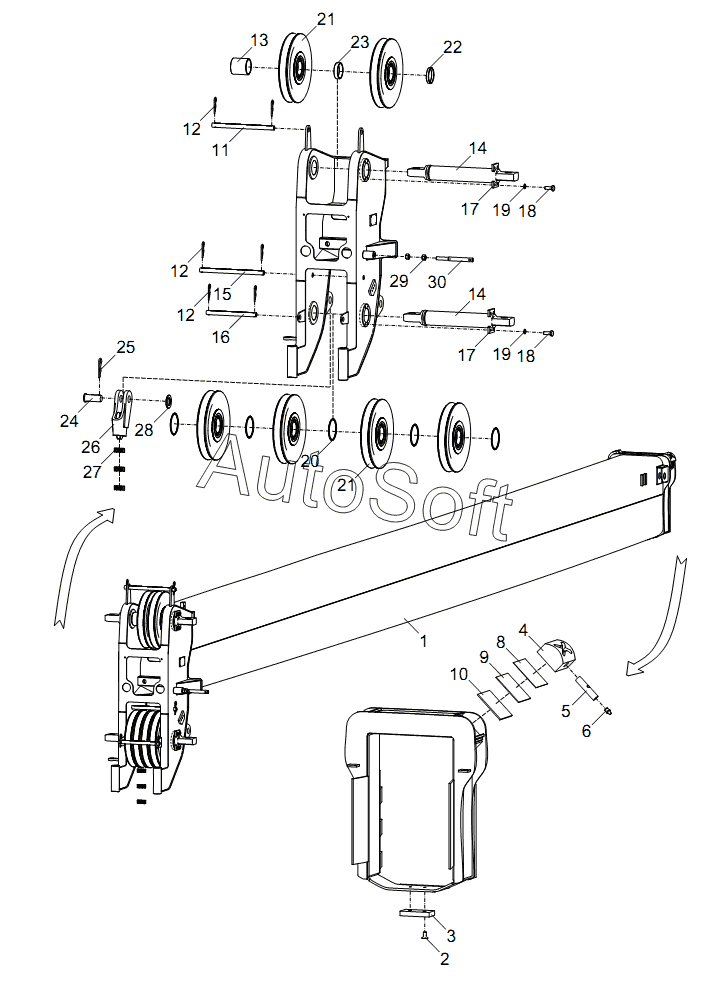

Каталог запасных частей к технике: Zoomlion RT-35 (2013). TELESCOPIC BOOM SECTION 3 ASSY D00755708800000000Y
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
14
15
16
17
17
18
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00755708800000000 | 0***0 | Telescopic boom section 3 assy | |
| 1 | 0***0 | Telescopic boom section 3 welded | |
| 2 | 1***0 | Screw | |
| 3 | 0***0 | Plate | |
| 4 | 0***0 | Supporting block | |
| 5 | 0***0 | Sheath | |
| 6 | 1***7 | Oil cup | |
| 7 | 2***4 | Lithium-based Grease | |
| 8 | 0***0 | Adjsuting plate 1 | |
| 9 | 0***0 | Adjsuting plate 2 | |
| 10 | 0***0 | Adjsuting plate 3 | |
| 11 | 0***0 | Pipe | |
| 12 | 0***7 | Spring-loaded pin | |
| 13 | 0***0 | Spacer sleeve 1 | |
| 14 | 0***0 | Shaft | |
| 15 | 0***0 | Rope guard 1 | |
| 16 | 0***0 | Rope guard 2 | |
| 17 | 0***0 | Baffle | |
| 18 | 1***4 | Bolt | |
| 19 | 1***7 | Washer | |
| 20 | 0***0 | Spacer sleeve 2 | |
| 21 | 0***0 | Pulley assy | |
| 22 | 0***0 | Spacer sleeve 3 | |
| 23 | 0***0 | Spacer sleeve 4 | |
| 24 | 0***0 | Pin | |
| 25 | 0***9 | Spring-loaded pin | |
| 26 | 1***2 | Fitting | |
| 27 | 1***8 | Wire clamp | |
| 28 | 0***0 | Washer | |
| 29 | 1***3 | Nut | |
| 30 | 0***0 | Wire securing stud |
