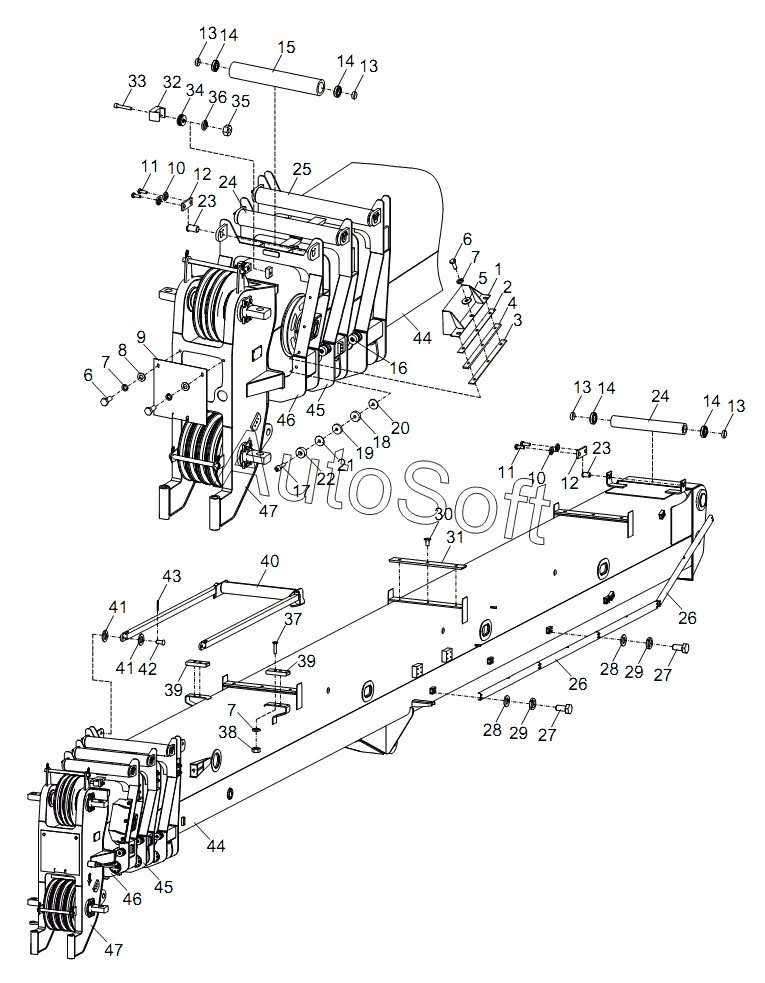

Каталог запасных частей к технике: Zoomlion RT-35 (2013). MAIN BOOM ASSY D00755700100000000Y
1
2
3
4
5
6
6
7
7
7
8
9
10
10
11
11
12
12
13
13
13
13
14
14
14
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
39
40
41
41
42
43
44
44
45
45
46
46
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00755700100000000 | 0***0 | Main boom assy | |
| 1 | 0***0 | Cover plate assy | |
| 2 | 0***0 | Plate 1 | |
| 3 | 0***0 | Plate 2 | |
| 4 | 0***0 | Plate 3 | |
| 5 | 1***0 | Washer | |
| 6 | 1***7 | Bolt | |
| 7 | 1***3 | Washer | |
| 8 | 1***6 | Washer | |
| 9 | 0***0 | Cover plate at boom head | |
| 10 | 1***2 | Washer | |
| 11 | 1***9 | Bolt | |
| 12 | 0***0 | Baffle | |
| 13 | 0***0 | Spacer sleeve | |
| 14 | 1***1 | Deep grooved ball bearing | |
| 15 | 0***0 | Drum 1 | |
| 16 | 1***4 | Screw | |
| 17 | 1***9 | Screw | |
| 18 | 0***0 | Adjsuting block 1 | |
| 19 | 0***0 | Adjsuting block 2 | |
| 20 | 0***0 | Adjsuting block 3 | |
| 21 | 0***0 | Adjsuting block 4 | |
| 22 | 0***0 | Plate | |
| 23 | 0***0 | Pin | |
| 24 | 0***0 | Drum 2 | |
| 25 | 0***0 | Drum 3 | |
| 26 | 0***0 | Grooved plate | |
| 27 | 1***4 | Bolt | |
| 28 | 1***8 | Washer | |
| 29 | 1***0 | Washer | |
| 30 | 1***0 | Screw | |
| 31 | 0***0 | Plate 4 | |
| 32 | 0***0 | Aligning block | |
| 33 | 1***8 | Screw | |
| 34 | 1***1 | Washer | |
| 35 | 1***3 | Nut | |
| 36 | 1***7 | Washer | |
| 37 | 1***8 | Screw | |
| 38 | 1***2 | Nut | |
| 39 | 0***1 | Pad | |
| 40 | 0***0 | Rope guide assy | |
| 41 | 1***6 | Washer | |
| 42 | 0***0 | Pin | |
| 43 | 1***7 | Pin | |
| 44 | B***y | Basic boom assy | |
| 45 | T***m | Telescopic boom section | |
| 46 | T***m | Telescopic boom section | |
| 47 | T***m | Telescopic boom section |
