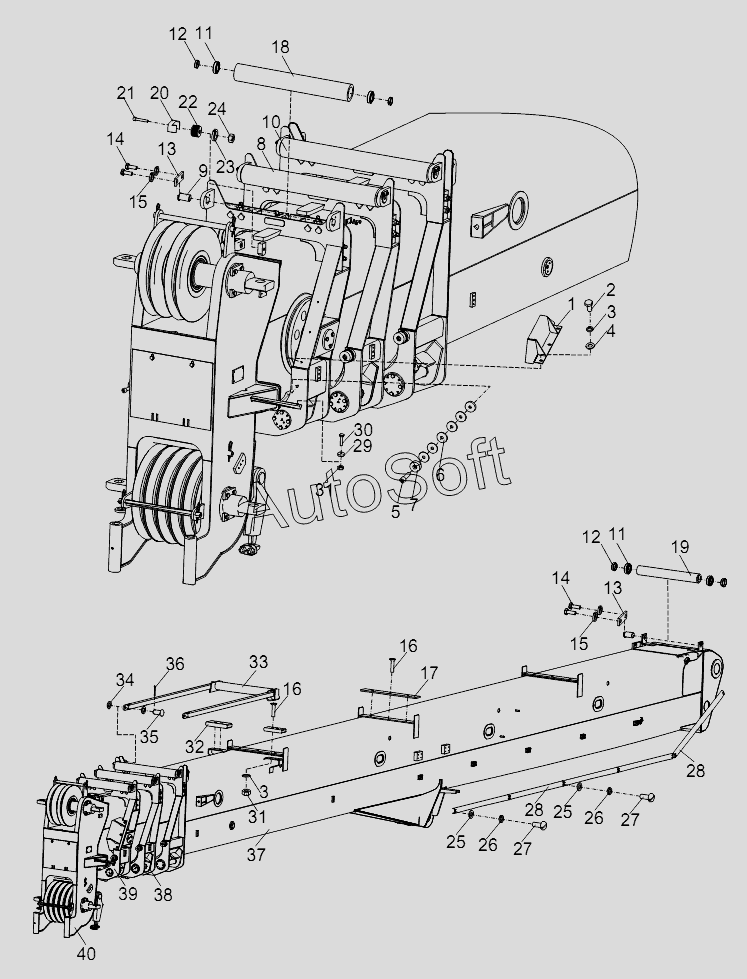

Каталог запасных частей к технике: Zoomlion RT-55 (2013). MAIN BOOM ASSY D00755900100000001Y
1
2
3
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00755900100000001 | 0***1 | Main boom assy | |
| 1 | 0***0 | Pulley housing | |
| 2 | 1***8 | Bolt | |
| 3 | 1***3 | Washer | |
| 4 | 1***6 | Washer | |
| 5 | 1***8 | Screw | |
| 6 | 0***0 | Adjusting pad | |
| 7 | 0***0 | Pressure plate | |
| 8 | 0***0 | Drum | |
| 9 | 0***0 | Pin | |
| 10 | 0***0 | Drum | |
| 11 | 1***1 | Deep grooved ball bearing | |
| 12 | 0***0 | Spacer sleeve | |
| 13 | 0***3 | Baffle 30 | |
| 14 | 1***9 | Bolt | |
| 15 | 1***2 | Washer | |
| 16 | 1***8 | Screw | |
| 17 | 0***0 | Plate | |
| 18 | 0***0 | Drum | |
| 19 | 0***0 | Drum | |
| 20 | 0***0 | Aligning block | |
| 21 | 1***8 | Screw | |
| 22 | 1***1 | Washer | |
| 23 | 1***3 | Nut | |
| 24 | 1***7 | Washer | |
| 25 | 1***0 | Washer | |
| 26 | 1***8 | Washer | |
| 27 | 1***0 | Screw | |
| 28 | 0***1 | Grooved plate | |
| 29 | 0***0 | Guide pulley of cable | |
| 30 | 1***1 | Bolt | |
| 31 | 1***2 | Nut | |
| 32 | 0***1 | Pad | |
| 33 | 0***0 | Rope guide assy | |
| 34 | 1***6 | Washer | |
| 35 | 0***0 | Pin | |
| 36 | 1***7 | Pin | |
| 37 | B***m | Basic boom assy | |
| 38 | B***1 | Telescopic boom section 1 assy | |
| 39 | B***2 | Telescopic boom section 2 assy | |
| 40 | B***3 | Telescopic boom section 3 assy |
