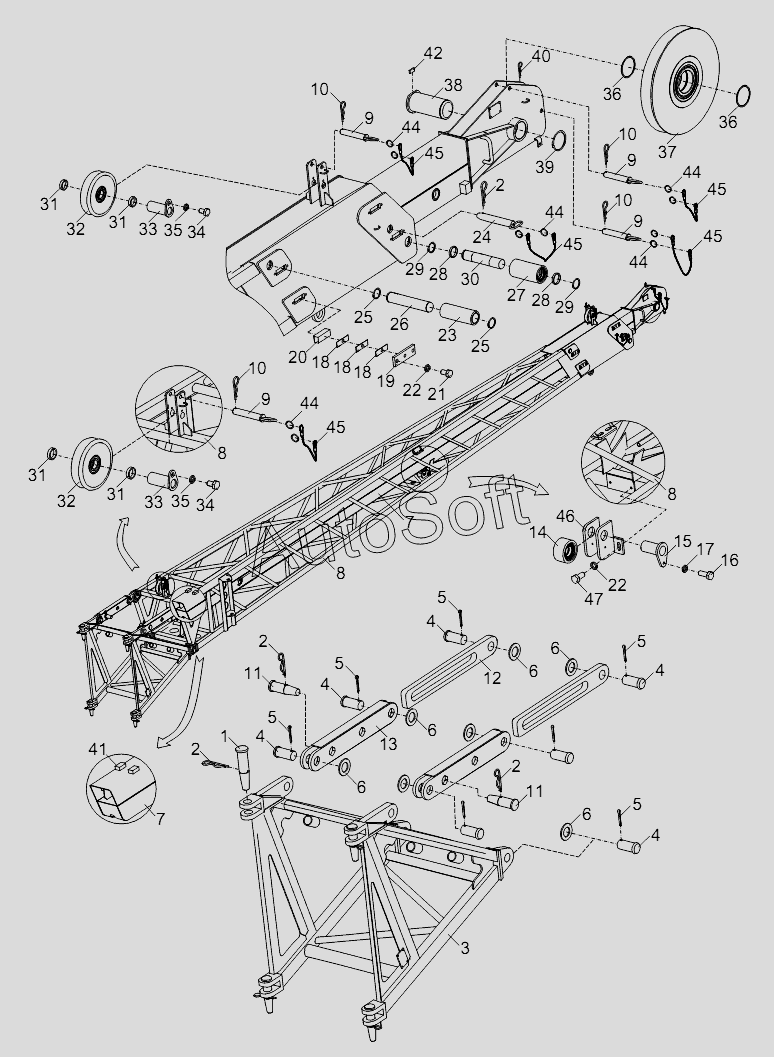

Каталог запасных частей к технике: Zoomlion RT-55 (2013). JIB D00755900230000000Y
1
2
2
2
2
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
7
7
8
8
8
9
9
9
9
10
10
10
10
11
11
12
13
14
15
16
17
18
18
18
19
20
21
22
22
23
24
25
25
26
27
28
28
29
29
30
31
31
31
31
32
32
33
33
34
34
35
35
36
36
37
38
39
40
41
42
44
44
44
44
44
45
45
45
45
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00755900230000000 | 0***0 | Jib | |
| 1 | 0***1 | Pin | |
| 2 | 0***1 | Spring-loaded pin | |
| 3 | 0***0 | Adaptor | |
| 4 | 0***0 | Pin | |
| 5 | 1***7 | Pin | |
| 6 | 0***0 | Washer | |
| 7 | 0***1 | Box-shaped jib | |
| 8 | 0***2 | Lattice jib | |
| 9 | 0***0 | Pin | |
| 10 | 0***2 | Spring-loaded pin | |
| 11 | 0***0 | Pin | |
| 12 | 0***0 | Plate | |
| 13 | 0***0 | Pull bracket | |
| 14 | 0***1 | Roller | |
| 15 | 0***1 | Pin | |
| 16 | 1***7 | Bolt | |
| 17 | 1***3 | Washer | |
| 18 | 0***0 | Pad | |
| 19 | 0***0 | Plate | |
| 20 | 0***0 | Slide block | |
| 21 | 1***3 | Bolt | |
| 22 | 1***4 | Washer | |
| 23 | 0***0 | Drum | |
| 24 | 0***0 | Pin | |
| 25 | 1***7 | Retainer ring | |
| 26 | 0***0 | Pin | |
| 27 | 0***0 | Roller | |
| 28 | 0***0 | Bushing | |
| 29 | 1***8 | Retainer ring | |
| 30 | 0***0 | Pin | |
| 31 | 0***0 | Shaft ring | |
| 32 | 0***0 | Pulley assy | |
| 33 | 0***0 | Shaft | |
| 34 | 1***2 | Bolt | |
| 35 | 1***7 | Washer | |
| 36 | 0***0 | Spacer sleeve | |
| 37 | 0***0 | Pulley assy | |
| 38 | 0***0 | Hollow shaft | |
| 39 | 1***3 | Retainer ring | |
| 40 | 0***5 | Retaining pin | |
| 41 | 0***0 | Stop block | |
| 42 | 0***0 | Plate | |
| 43 | 2***4 | Lithium-based Grease | |
| 44 | 1***3 | Key ring | |
| 45 | 0***0 | Wire rope | |
| 46 | 0***0 | Carrier | |
| 47 | 1***5 | Bolt |
