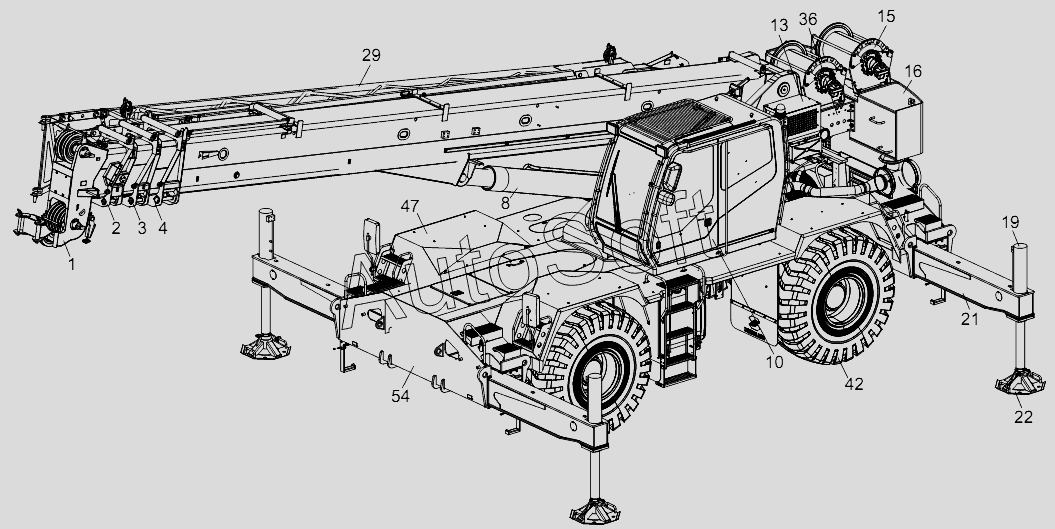

Каталог запасных частей к технике: Zoomlion RT-55 (2013). RT55 ROUGH TERRAIN CRANE D00755910000010000Y
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
14
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00755910000010000 | 0***0 | RT55 rough terrain crane | |
| 1 | 0***0 | Telescopic boom section 3 assy | |
| 2 | 0***0 | Telescopic boom section 2 assy | |
| 3 | 0***0 | Telescopic boom section 1 assy | |
| 4 | 0***0 | Basic boom assy | |
| 5 | 0***1 | Main boom assy | |
| 6 | 0***0 | Telescoping mechanism | |
| 7 | 0***0 | Telescoping cylinder | |
| 8 | 0***0 | Derricking cylinder | |
| 9 | 1***0 | Angle indicator | |
| 10 | 1***4 | Driver's cab | |
| 11 | 0***1 | Driver's cab pre-assembly | |
| 12 | 0***0 | Structural members installation | |
| 13 | 0***0 | Air conditioning | |
| 14 | 0***0 | Hoist rope | |
| 15 | 0***0 | Winch mechanism | |
| 16 | 0***0 | Couterweight | |
| 17 | 0***0 | Swing mechanism | |
| 18 | 0***0 | Swing locking device | |
| 19 | 0***0 | Vertical cylinder | |
| 20 | 0***0 | Horizontal cylinder | |
| 21 | 0***0 | Outrigger beam | |
| 22 | 0***0 | Outrigger | |
| 23 | 0***0 | Swing bearing assy | |
| 24 | 1***6 | Central revolving joint | |
| 25 | 0***2 | Hydraulic oil tank | |
| 27 | 1***3 | Auxiliary hook | |
| 28 | 1***5 | Main hook | |
| 29 | 0***0 | Jib | |
| 30 | 0***0 | Rooster sheave | |
| 31 | 2***3 | Hydraulic oil | |
| 32 | 0***0 | Electric mounting | |
| 33 | 0***0 | Paint diagram | |
| 34 | 0***1 | Cab heater | |
| 35 | 0***0 | Securing device for hook | |
| 36 | 0***0 | Turntable and its attachements welded assy | |
| 37 | 0***0 | Electrics and hydraulic system assy | |
| 38 | 0***0 | Electrics and hydraulic system assy | |
| 39 | 0***2 | Toolbox and platform assy | |
| 40 | 0***3 | Wheel housing and its installation | |
| 41 | 0***0 | Steering system | |
| 42 | 0***0 | Wheel assy | |
| 43 | 0***0 | Front suspension | |
| 44 | 1***0 | Front steer and drive axle | |
| 45 | 0***2 | Fuel supply system | |
| 46 | 0***0 | Preheating starter | |
| 47 | 0***0 | Propeller shaft layout | |
| 48 | 0***0 | Transmission and engine installation | |
| 49 | 0***0 | Rear suspension | |
| 50 | 1***9 | Rear steer and drive axle | |
| 51 | 0***0 | PTO | |
| 52 | 0***1 | Engine attachments installation | |
| 53 | 0***0 | Engine housing and its installation | |
| 54 | 0***0 | Chassis frame and attachments welded assy |
