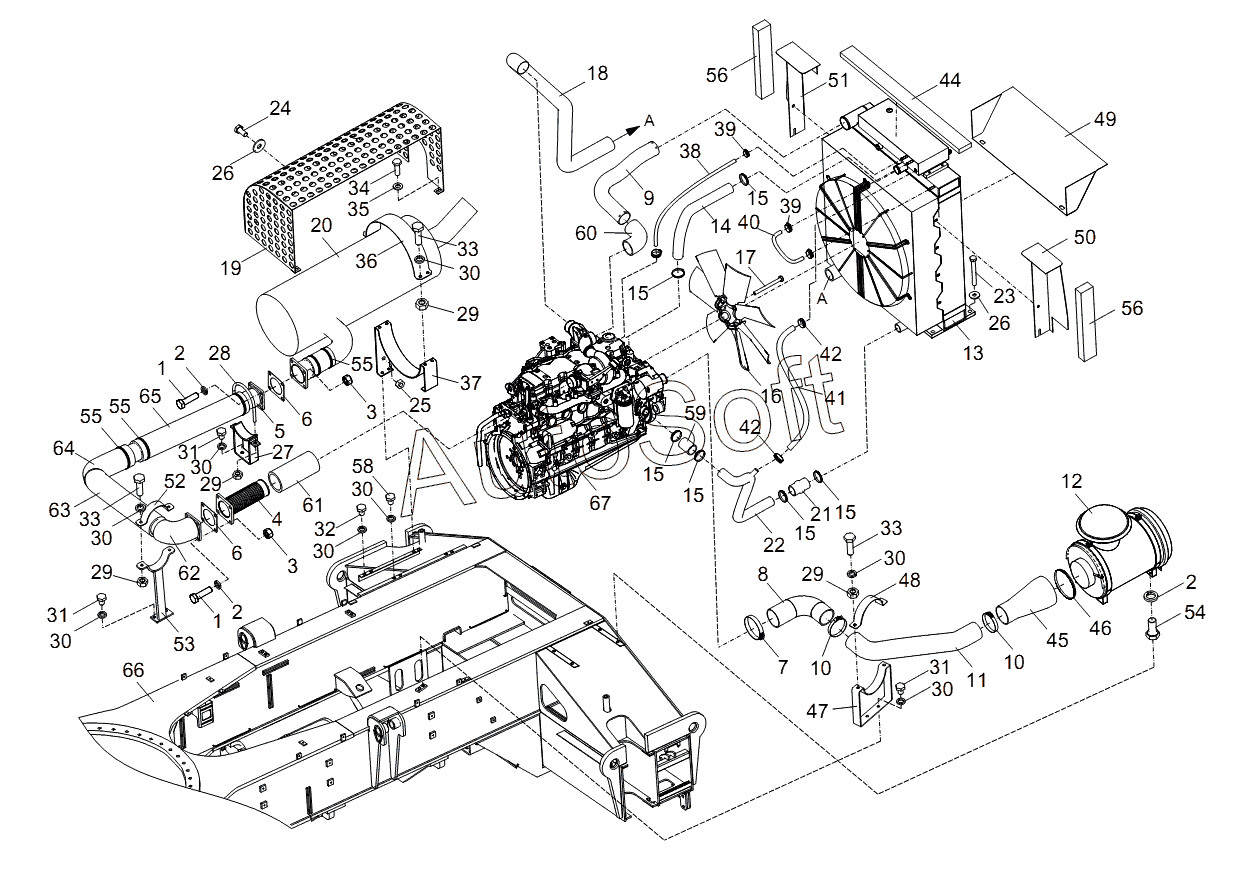

Каталог запасных частей к технике: Zoomlion RT-55 (2013). ENGINE ATTACHMENTS INSTALLATION D00757911000000001Y
42
42
50
49
48
47
46
45
44
51
41
40
39
39
38
37
36
35
59
67
66
65
64
63
62
61
60
34
58
56
56
55
55
55
54
53
53
8
16
15
15
15
15
15
15
14
13
12
11
10
10
9
17
7
6
6
5
4
3
3
2
2
2
1
1
25
33
33
33
32
31
31
31
30
30
30
30
30
30
30
30
29
29
29
29
28
27
26
26
24
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00757911000000001 | 0***1 | Engine attachments installation | |
| 1 | 1***1 | Bolt | |
| 2 | 1***4 | Washer | |
| 3 | 1***6 | Nut | |
| 4 | 0***0 | Exhaust pipe assy I | |
| 5 | 0***1 | Exhaust pipe assy II | |
| 6 | 0***0 | Gasket | |
| 7 | 1***9 | T type clamp | |
| 8 | 0***0 | Air intake pipe | |
| 9 | 0***0 | Air exhaust pipe B for intercooler | |
| 10 | 1***0 | T type clamp | |
| 11 | 0***0 | Air intake steel pipe | |
| 12 | 0***0 | Air filter assy | |
| 13 | 1***6 | Radiator assy | |
| 14 | 0***0 | Water outlet pipe | |
| 15 | 1***7 | Hoop | |
| 16 | 1***7 | Fan | |
| 17 | 1***1 | Bolt | |
| 18 | 0***0 | Intercooling pipe II | |
| 19 | 0***2 | Silencer housing | |
| 20 | 0***1 | Silencer assy | |
| 21 | 1***8 | Corrugated pipe | |
| 22 | 0***1 | Water inlet pipe | |
| 23 | 1***7 | Bolt | |
| 24 | 1***6 | Bolt | |
| 25 | 1***3 | Nut | |
| 26 | 1***1 | Washer | |
| 27 | 0***1 | Bracket | |
| 28 | 0***0 | Clamp | |
| 29 | 1***4 | Nut | |
| 30 | 1***3 | Washer | |
| 31 | 1***4 | Bolt | |
| 32 | 1***7 | Bolt | |
| 33 | 1***8 | Bolt | |
| 34 | 1***0 | Bolt | |
| 35 | 1***1 | Washer | |
| 36 | 0***0 | Silencer bracket I | |
| 37 | 0***0 | Silencer bracket II | |
| 38 | 0***0 | Ventilation pipe | |
| 39 | 1***8 | Worm clamp | |
| 40 | 0***0 | Ventilation pipe | |
| 41 | 0***0 | Water pipe | |
| 42 | 1***4 | Hoop | |
| 43 | 1***4 | Engine coolant | |
| 44 | 0***0 | Heat-insulating sponge | |
| 45 | 0***0 | Air intake hose | |
| 46 | 1***0 | Worm clamp | |
| 47 | 0***0 | Air intake pipe bracket | |
| 48 | 0***0 | Plate | |
| 49 | 0***0 | Deflecting plate | |
| 50 | 0***0 | Air baffle 1 | |
| 51 | 0***0 | Air baffle 2 | |
| 52 | 0***0 | Plate | |
| 53 | 0***0 | Exhaust pipe bracket | |
| 54 | 1***9 | Bolt | |
| 55 | 1***7 | Heavy clamp | |
| 56 | 0***0 | Heat-insulating sponge | |
| 57 | 1***9 | Engine oil | |
| 58 | 1***8 | Bolt | |
| 59 | 0***0 | Rubber hose | |
| 60 | 0***0 | Hose elbow | |
| 61 | 0***0 | Heat-insulating sleeve 1 | |
| 62 | 0***0 | Heat-insulating sleeve 2 | |
| 63 | 0***0 | Heat-insulating sleeve 3 | |
| 64 | 0***0 | Heat-insulating sleeve 4 | |
| 65 | 0***0 | Heat-insulating sleeve 5 | |
| 66 | C***e | Chassis frame assembly | |
| 67 | E***e | Engine |
