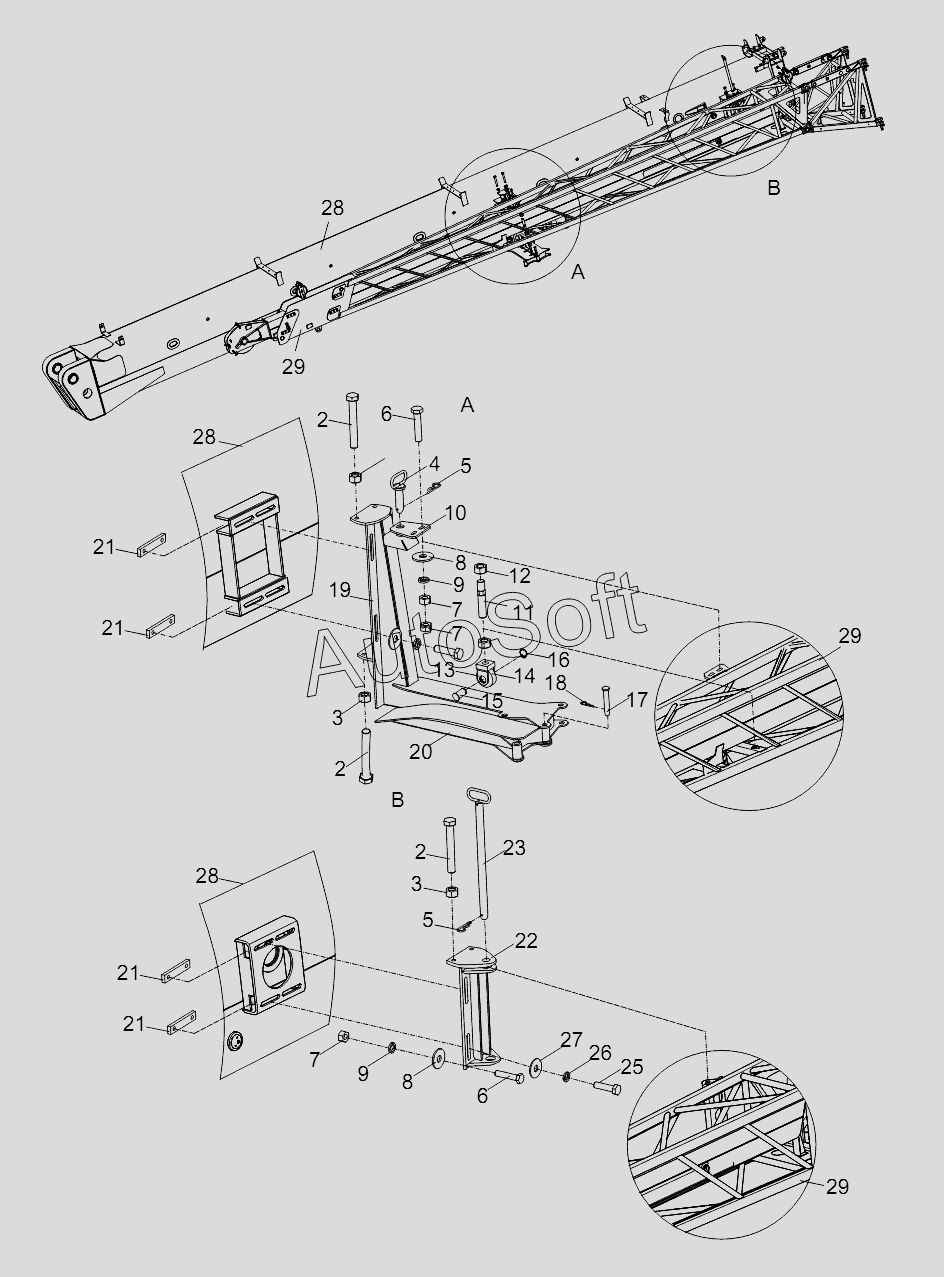

Каталог запасных частей к технике: Zoomlion RT-75 (2013). JIB INSTALLATION
1
2
2
2
3
3
4
5
5
6
6
7
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
22
23
24
25
26
27
28
28
28
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00756114700600000 | 0***0 | Jib installation | |
| 1 | 0***0 | Shim block | |
| 2 | 1***8 | Bolt | |
| 3 | 1***7 | Nut | |
| 4 | 0***0 | Pin | |
| 5 | 0***9 | Spring-loaded pin | |
| 6 | 1***7 | Bolt | |
| 7 | 1***6 | Nut | |
| 8 | 1***3 | Washer | |
| 9 | 1***4 | Washer | |
| 10 | 0***0 | Fixing bracket | |
| 11 | 0***0 | Stud | |
| 12 | 1***6 | Nut | |
| 13 | 0***0 | Bracket | |
| 14 | 0***0 | Roller | |
| 15 | 0***0 | Shaft | |
| 16 | 1***3 | Retainer ring | |
| 17 | 0***0 | Pin | |
| 18 | 0***2 | Spring-loaded pin | |
| 19 | 0***0 | Bracket | |
| 20 | 0***0 | Folding bracket | |
| 21 | 0***0 | Pad | |
| 22 | 0***1 | Pin bracket | |
| 23 | 0***0 | Pin | |
| 24 | 2***4 | Lithium-based Grease | |
| 25 | 1***4 | Bolt | |
| 26 | 1***5 | Washer | |
| 27 | 1***7 | Washer | |
| 28 | B***y | Basic boom assy | |
| 29 | J***b | Jib |
