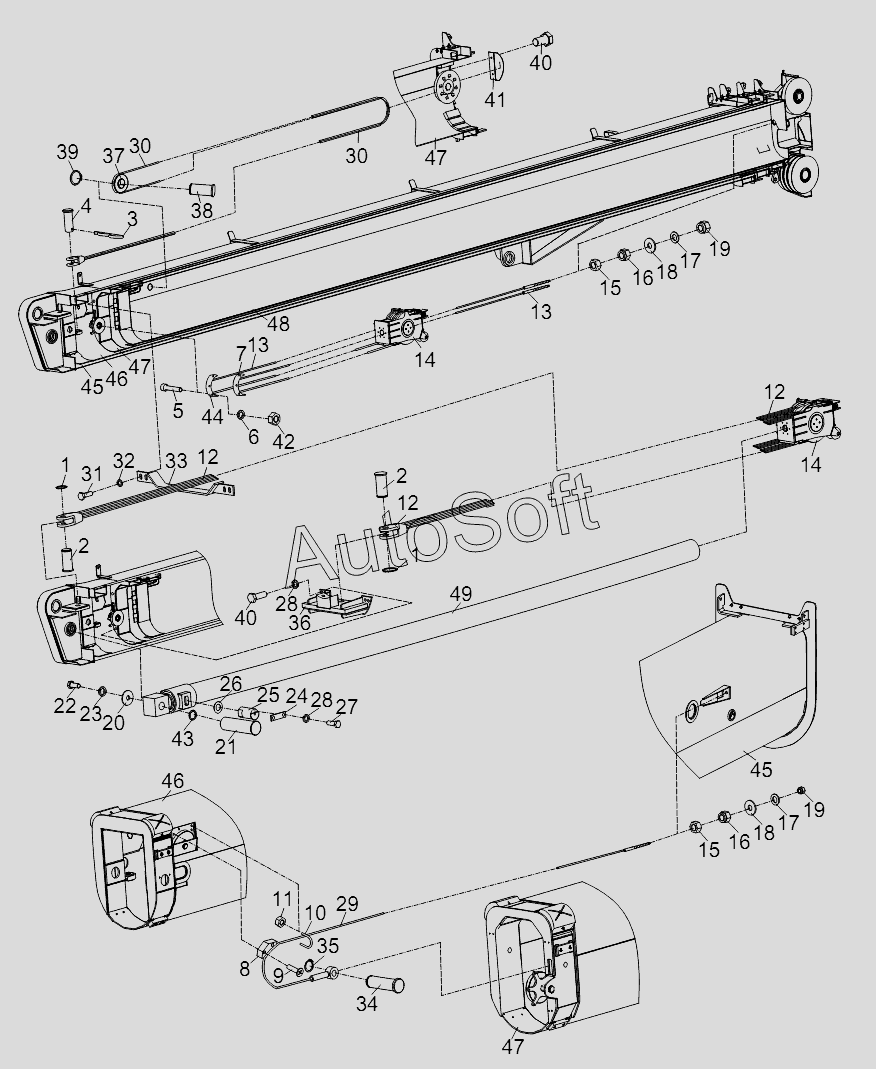

Каталог запасных частей к технике: Zoomlion RT-75 (2013). TELESCOPING SYSTEM
1
1
2
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
28
29
30
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
45
46
46
47
47
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00756111800000000 | 0***0 | Telescoping system | |
| 1 | 1***7 | Retainer ring | |
| 2 | 0***0 | Fixing shaft 1 | |
| 3 | 0***9 | Spring-loaded pin | |
| 4 | 0***0 | Pin | |
| 5 | 1***1 | Screw | |
| 6 | 1***3 | Washer | |
| 7 | 0***0 | Guard board | |
| 8 | 0***0 | Pressure plate 1 | |
| 9 | 1***8 | Screw | |
| 10 | 0***0 | Pressure plate 2 | |
| 11 | 1***1 | Nut | |
| 12 | 0***0 | Extension wire rope I | |
| 13 | 0***0 | Retraction wire rope II | |
| 14 | 0***0 | Pulley head assy | |
| 15 | 1***7 | Nut | |
| 16 | 1***1 | Nut | |
| 17 | 1***3 | Washer | |
| 18 | 0***0 | Washer | |
| 19 | 1***7 | Nut | |
| 20 | 0***0 | Baffle | |
| 21 | 0***0 | Retaining pin | |
| 22 | 1***3 | Bolt | |
| 23 | 1***5 | Washer | |
| 24 | 0***0 | Baffle 2 | |
| 25 | 0***0 | Retaining pin 2 | |
| 26 | 0***0 | Spacing ring | |
| 27 | 1***9 | Bolt | |
| 28 | 1***4 | Washer | |
| 29 | 0***0 | Retraction wire rope I | |
| 30 | 0***0 | Extension wire rope II | |
| 31 | 1***7 | Bolt | |
| 32 | 1***7 | Washer | |
| 33 | 0***0 | Wire rope holder | |
| 34 | 0***0 | Fixing shaft 3 | |
| 35 | 1***4 | Retaining ring | |
| 36 | 0***0 | Fitting carrier | |
| 37 | 0***0 | Pulley assy | |
| 38 | 0***0 | Fixing shaft 4 | |
| 39 | 1***8 | Retainer ring | |
| 40 | 1***6 | Bolt | |
| 41 | 0***0 | Protecting cover | |
| 42 | 1***2 | Nut | |
| 43 | 0***0 | Spacer sleeve | |
| 44 | 0***0 | Guard board | |
| 45 | B***m | Basic boom assy | |
| 46 | T***1 | Telescopic boom section 1 assy | |
| 47 | T***2 | Telescopic boom section 2 assy | |
| 48 | T***3 | Telescopic boom section 3 assy | |
| 49 | C***r | Cylinder |
