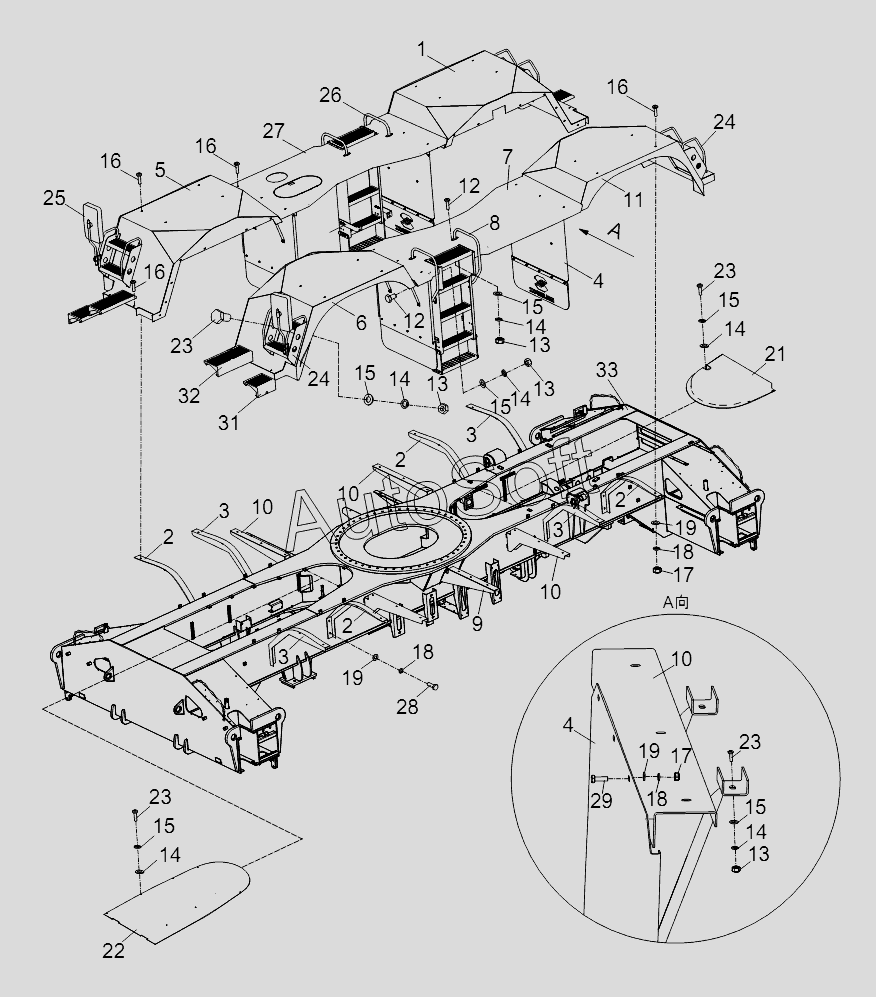

Каталог запасных частей к технике: Zoomlion RT-75 (2013). WHEEL HOUSING AND PLATFORM INSTALLATION
1
2
2
2
2
3
3
3
3
4
4
5
6
7
8
9
10
10
10
10
11
12
12
13
13
13
13
14
14
14
14
14
14
15
15
15
15
15
15
16
16
16
16
17
17
18
18
18
19
19
19
20
21
22
23
23
23
23
24
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00758115200000002 | 0***2 | Wheel housing and platform installation | |
| 1 | 0***0 | Right rear wheel housing | |
| 2 | 0***1 | Wheel housing bracket I | |
| 3 | 0***1 | Wheel housing bracket II | |
| 4 | 0***0 | Mudguard | |
| 5 | 0***0 | Right front wheel housing | |
| 6 | 0***0 | Left front wheel housing | |
| 7 | 0***0 | Left intermediate cover plate | |
| 8 | 0***0 | Left intermediate stair | |
| 9 | 0***0 | Intermediate cover plate bracket II | |
| 10 | 0***0 | Intermediate cover plate bracket I | |
| 11 | 0***0 | Left rear wheel housing | |
| 12 | 1***2 | Bolt | |
| 13 | 1***9 | Nut | |
| 14 | 1***7 | Washer | |
| 15 | 1***1 | Washer | |
| 16 | 1***0 | Screw | |
| 17 | 1***2 | Nut | |
| 18 | 1***3 | Washer | |
| 19 | 1***6 | Washer | |
| 20 | 1***6 | 3M anti-skid pad | |
| 21 | 0***1 | Rear cover plate, chassis frame | |
| 22 | 0***0 | Front cover plate, chassis frame | |
| 23 | 1***3 | Bolt | |
| 24 | 0***0 | Ladder, housing | |
| 25 | 0***1 | Rearview mirror assy | |
| 26 | 0***0 | Right intermediate stair | |
| 27 | 0***0 | Right intermediate cover plate | |
| 28 | 1***7 | Bolt | |
| 29 | 1***8 | Bolt | |
| 30 | 1***0 | Bolt | |
| 31 | 0***0 | Small pedal | |
| 32 | 0***0 | Big pedal | |
| 33 | C***s | Chassis attachments welded |
