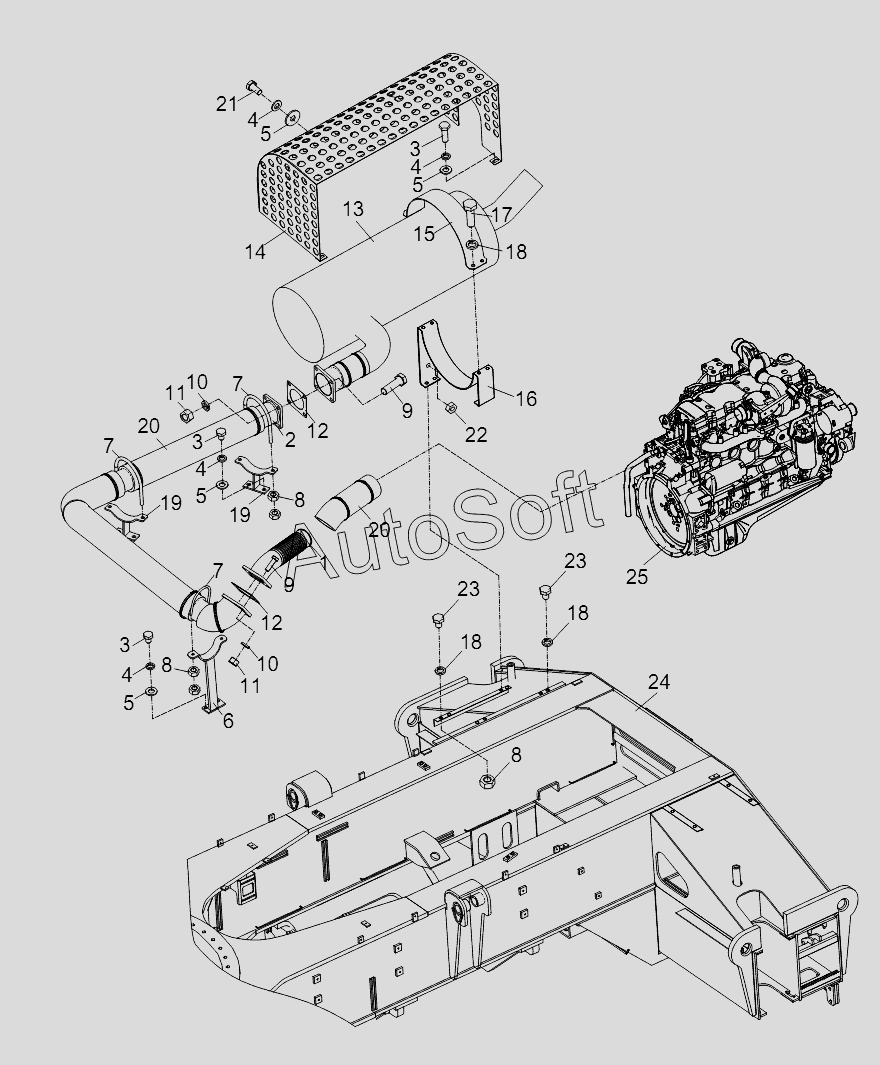

Каталог запасных частей к технике: Zoomlion RT-75 (2013). EXHAUST SYSTEM
1
2
3
3
3
4
4
4
4
5
5
5
5
6
7
7
7
8
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
18
18
19
19
20
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00758111220000000 | 0***0 | Exhaust system | |
| 1 | 0***0 | Exhaust pipe assy I | |
| 2 | 0***0 | Exhaust elbow assy II | |
| 3 | 1***6 | Bolt | |
| 4 | 1***7 | Washer | |
| 5 | 1***3 | Washer | |
| 6 | 0***0 | Exhaust pipe bracket I | |
| 7 | 0***0 | U-type clamp | |
| 8 | 1***2 | Nut | |
| 9 | 1***1 | Bolt | |
| 10 | 1***4 | Washer | |
| 11 | 1***8 | Nut | |
| 12 | 0***0 | Sealing pad | |
| 13 | 0***0 | Silencer assy | |
| 14 | 0***2 | Silencer housing | |
| 15 | 0***0 | Silencer bracket I | |
| 16 | 0***0 | Silencer bracket II assy | |
| 17 | 1***6 | Bolt | |
| 18 | 1***3 | Washer | |
| 19 | 0***0 | Exhaust pipe bracket II | |
| 20 | 0***0 | Heat-insulating sleeve, exhaust pipe | |
| 21 | 1***0 | Bolt | |
| 22 | 1***3 | Nut | |
| 23 | 1***9 | Bolt | |
| 24 | C***e | Chassis frame assembly | |
| 25 | E***e | Engine |
