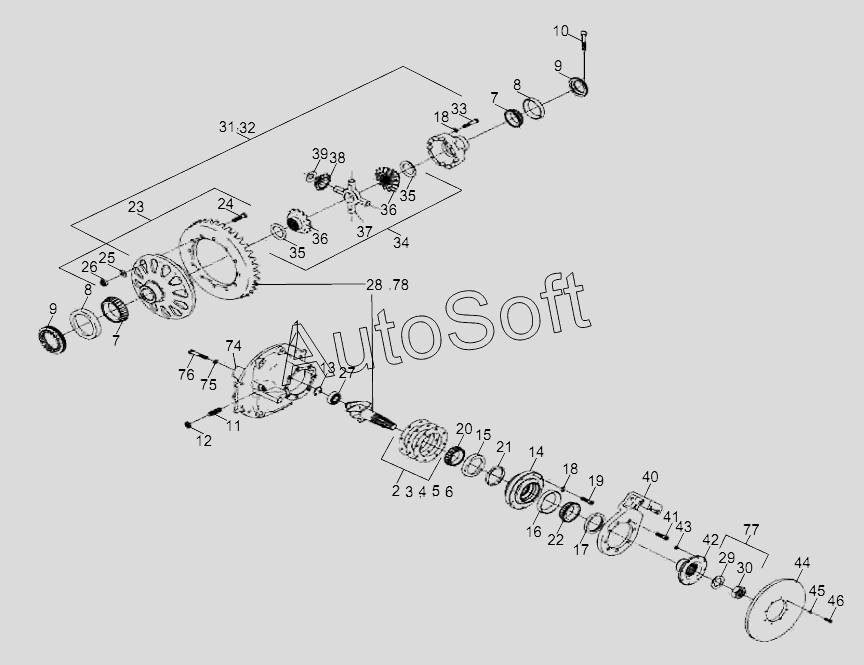

Каталог запасных частей к технике: Zoomlion RT-75 (2013). MAIN REDUCER ASSY 1
39
27
28
29
30
31
32
33
34
35
35
36
36
37
38
26
40
41
42
43
44
45
46
74
75
76
77
78
13
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
14
15
16
17
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030100834 | 1***4 | Front steer and drive axle | |
| 1 | 1***2 | Carrier & cap assy | |
| 2 | 1***3 | Kit-service shim/spacer | |
| 3 | 1***4 | Shim | |
| 4 | 1***5 | Shim | |
| 5 | 1***6 | Shim | |
| 6 | 1***7 | Shim | |
| 7 | 1***8 | Cone-bearing | |
| 8 | 1***9 | Bearing cover | |
| 9 | 1***0 | Ring-brg adj, fin. | |
| 10 | 1***1 | Screw | |
| 11 | 1***2 | Screw-thrust | |
| 12 | 1***3 | Nut | |
| 13 | 1***4 | Snap ring | |
| 14 | 1***5 | Cage assy-pinion | |
| 15 | 1***6 | Bearing cover | |
| 16 | 1***7 | Bearing cover | |
| 17 | 1***8 | Oil seal | |
| 18 | 1***9 | Washer | |
| 19 | 1***0 | Bolt | |
| 20 | 1***1 | Cone-bearing | |
| 21 | 1***2 | Kit-service shim/spacer | |
| 22 | 1***3 | Cone-bearing | |
| 23 | 1***4 | Kit-service shim/spacer | |
| 24 | 1***5 | Screw | |
| 25 | 1***6 | Washer | |
| 26 | 1***7 | Locknut | |
| 27 | 1***8 | Ball bearing | |
| 28 | 1***9 | Gear | |
| 29 | 1***0 | Flat washer | |
| 30 | 1***2 | Locknut | |
| 31 | 1***3 | Case-diff, & nest assy | |
| 32 | 1***4 | Case assy-diff. | |
| 33 | 1***5 | Bolt | |
| 34 | 1***6 | Differential kit | |
| 35 | 1***7 | Screw-thrust | |
| 36 | 1***8 | Gear-diff side,fin. | |
| 37 | 1***9 | Differential spider | |
| 38 | 1***0 | Pinion-diff, fin. | |
| 39 | 1***1 | Thrust washer | |
| 40 | 1***2 | Adapter-brake, fin. | |
| 41 | 1***3 | Screw | |
| 42 | 1***4 | Input flange | |
| 43 | 1***5 | Locking nut | |
| 44 | 1***6 | Brake disc | |
| 45 | 1***7 | Washer | |
| 46 | 1***8 | Screw | |
| 74 | 1***5 | Ball | |
| 75 | 1***6 | Washer | |
| 76 | 1***7 | Screw | |
| 77 | 1***8 | Hardware kit | |
| 78 | 1***9 | Gear set |
