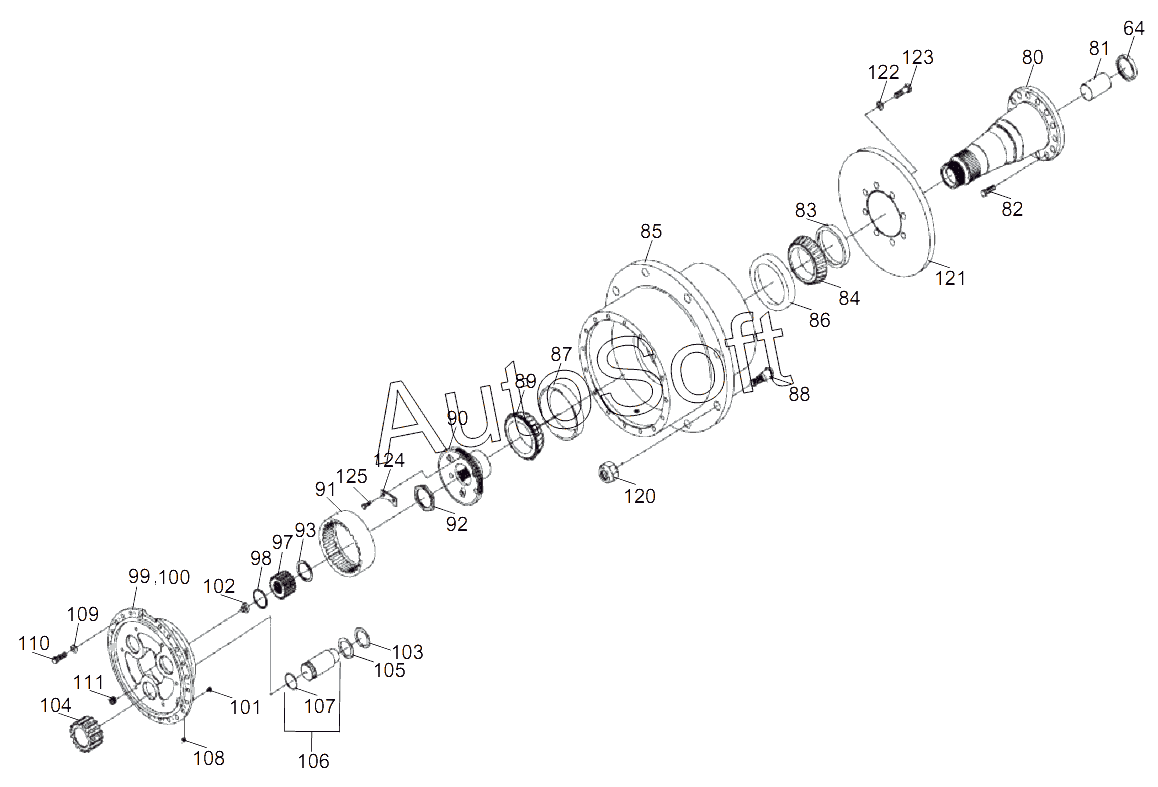

Каталог запасных частей к технике: Zoomlion RT-75 (2013). LATERAL ASSY 1
64
80
81
82
83
84
85
86
87
88
89
90
91
92
93
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
120
121
122
123
124
125
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030100835 | 1***5 | Rear steer and drive axle | |
| 64 | 1***8 | Oil seal | |
| 80 | 1***4 | Shaft assy | |
| 81 | 1***5 | Bushing | |
| 82 | 1***6 | Bolt | |
| 83 | 1***7 | Oil seal | |
| 84 | 1***8 | Internal ring, cone bearing | |
| 85 | 1***9 | Wheel hub assy | |
| 86 | 1***0 | Bearing cover | |
| 87 | 1***1 | Bearing cover | |
| 88 | 1***2 | Rim bolt | |
| 89 | 1***3 | Internal ring, cone bearing | |
| 90 | 1***4 | Annular gear | |
| 91 | 1***5 | Planetary annular gear | |
| 92 | 1***6 | Nut | |
| 93 | 1***7 | Stop washer | |
| 97 | 1***1 | Sun gear | |
| 98 | 1***2 | Snap ring | |
| 99 | 1***3 | Planetary carrier assy | |
| 100 | 1***4 | Planetary carrier | |
| 101 | 1***5 | Block | |
| 102 | 1***6 | Block | |
| 103 | 1***7 | Stop washer | |
| 104 | 1***8 | Planetary gear | |
| 105 | 1***9 | Thrust washer | |
| 106 | 1***0 | Gear shaft | |
| 107 | 1***1 | O-ring | |
| 108 | 1***2 | Screw | |
| 109 | 1***7 | Washer | |
| 110 | 1***3 | Screw | |
| 111 | 1***4 | Plug-fill/drain magnetic | |
| 120 | 1***3 | Rim nut | |
| 121 | 1***4 | Brake disc | |
| 122 | 1***5 | Washer | |
| 123 | 1***6 | Screw | |
| 124 | 1***7 | Positioning block | |
| 125 | 1***8 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
