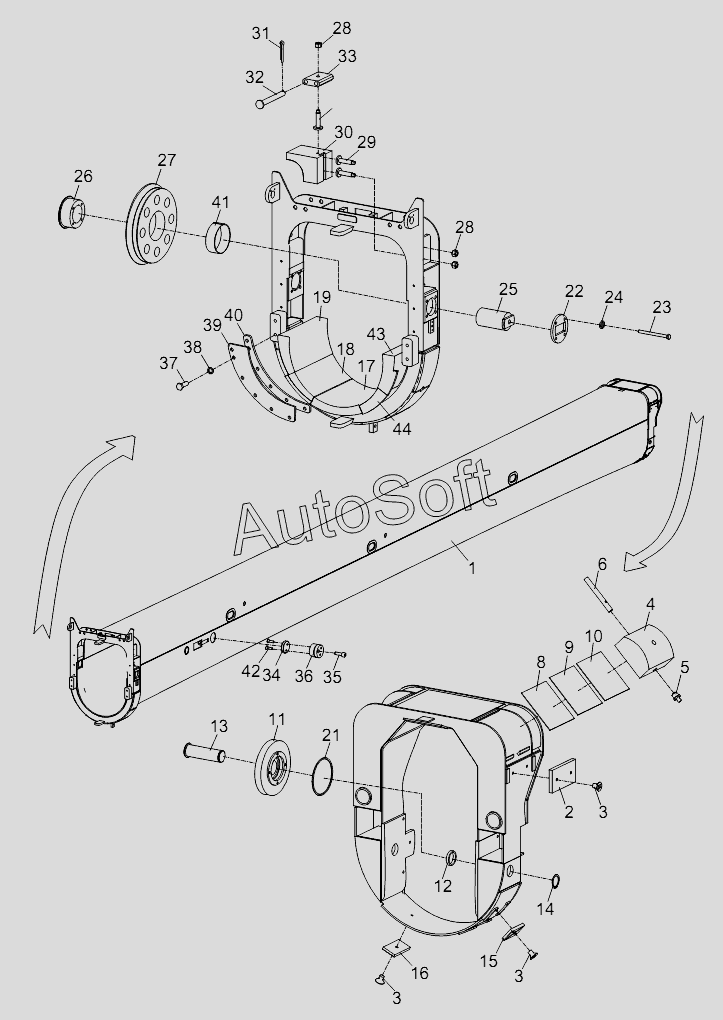

Каталог запасных частей к технике: Zoomlion RT-100 (2013). TELESCOPIC BOOM SECTION 3 ASSY
34
23
24
25
26
27
28
28
29
30
31
32
33
22
35
36
37
38
39
40
41
42
43
44
11
1
2
3
3
3
4
5
6
8
9
10
12
13
14
15
16
17
18
19
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00756308800000000 | 0***0 | Telescopic boom section 3 assy | |
| 1 | 0***1 | Telescopic boom section 3 welded | |
| 2 | 0***0 | Side slide block | |
| 3 | 1***9 | Screw | |
| 4 | 0***0 | Slide block | |
| 5 | 1***2 | Oil cup | |
| 6 | 0***0 | Sheath | |
| 7 | 2***4 | Lithium-based Grease | |
| 8 | 0***0 | Adjsuting plate | |
| 9 | 0***0 | Adjsuting plate | |
| 10 | 0***0 | Adjsuting plate | |
| 11 | 0***0 | Pulley assy | |
| 12 | 0***0 | Spacer sleeve | |
| 13 | 0***0 | Pin | |
| 14 | 1***6 | Retainer ring | |
| 15 | 0***0 | Slide block | |
| 16 | 0***0 | Slide block | |
| 17 | 0***0 | Front lower slide block I | |
| 18 | 0***0 | Front lower slide block II | |
| 19 | 0***0 | Front lower slide block III | |
| 20 | 2***7 | Molybdenum disulfide grease | |
| 21 | 0***0 | Spacer sleeve | |
| 22 | 0***0 | Cover | |
| 23 | 1***9 | Bolt | |
| 24 | 1***7 | Washer | |
| 25 | 0***0 | Shaft | |
| 26 | 0***0 | Sheath | |
| 27 | 0***0 | Pulley | |
| 28 | 1***0 | Nut | |
| 29 | 0***0 | Bolt | |
| 30 | 0***0 | Slide block | |
| 31 | 1***8 | Pin | |
| 32 | 0***0 | Pin | |
| 33 | 0***0 | Plate | |
| 34 | 0***0 | Round slide block | |
| 35 | 1***2 | Screw | |
| 36 | 0***0 | Guide block | |
| 37 | 1***5 | Bolt | |
| 38 | 1***4 | Washer | |
| 39 | 0***0 | Baffle | |
| 40 | 0***0 | Pad | |
| 41 | 1***3 | Automatic lubricating bearing | |
| 42 | 1***7 | Screw | |
| 43 | 0***0 | Front lower slide block IV | |
| 44 | 0***0 | Front lower slide block V |
