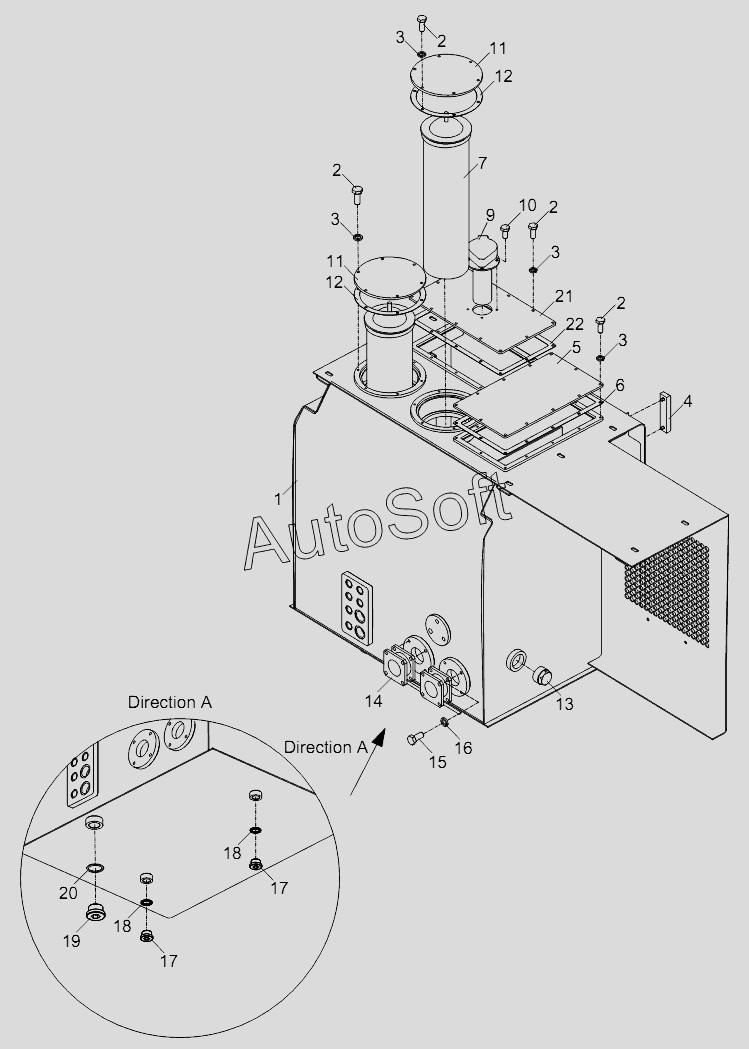

Каталог запасных частей к технике: Zoomlion RT-100 (2013). HYDRAULIC OIL TANK
1
2
2
2
2
3
3
3
3
4
5
6
7
9
10
11
11
12
12
13
14
15
16
17
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00756303000000001 | 0***1 | Hydraulic oil tank | |
| 1 | 0***1 | Tank welded | |
| 2 | 1***7 | Bolt | |
| 3 | 1***3 | Washer | |
| 4 | 1***6 | Liquid level gauge | |
| 5 | 0***1 | Cover plate I | |
| 6 | 0***1 | Paper gasket 3 | |
| 7 | 1***8 | Hydraulic oil filter | |
| 8 | 1***4 | Oil return filter element | |
| 9 | 1***2 | Air filter | |
| 10 | 1***8 | Bolt | |
| 11 | 0***1 | Cover plate 2 | |
| 12 | 0***1 | Paper gasket 1 | |
| 13 | 0***1 | Plug | |
| 14 | 1***8 | Butterfly valve | |
| 15 | 1***9 | Bolt | |
| 16 | 1***4 | Washer | |
| 17 | 1***4 | Plug | |
| 18 | 1***6 | Combination seal washer | |
| 19 | 1***7 | Plug | |
| 20 | 1***6 | Combination seal washer | |
| 21 | 0***1 | Cover plate 3 | |
| 22 | 0***1 | Paper gasket 2 | |
| 23 | 1***6 | Magnetic core |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
