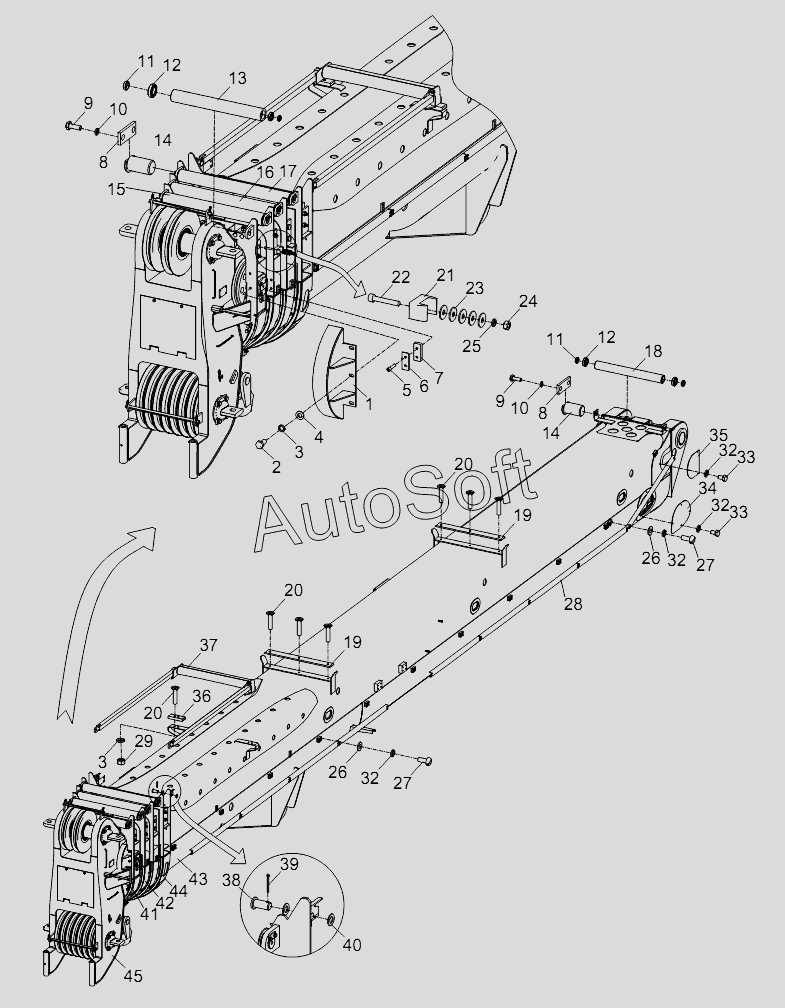

Каталог запасных частей к технике: Zoomlion RT-100 (2013). MAIN BOOM ASSY
35
24
25
26
26
27
27
28
29
32
32
32
32
33
33
34
23
36
37
38
39
40
41
42
43
44
45
12
12
1
2
3
3
4
5
6
7
8
8
9
9
10
10
11
11
13
14
14
15
16
17
18
19
19
20
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00756300100000000 | 0***0 | Main boom assy | |
| 1 | 0***0 | Pulley housing | |
| 2 | 1***8 | Bolt | |
| 3 | 1***3 | Washer | |
| 4 | 1***6 | Washer | |
| 5 | 1***8 | Screw | |
| 6 | 0***1 | Adjusting pad | |
| 7 | 0***0 | Pressure plate | |
| 8 | 0***3 | Baffle 30 | |
| 9 | 1***9 | Bolt | |
| 10 | 1***2 | Washer | |
| 11 | 0***0 | Spacer sleeve | |
| 12 | 1***1 | Deep grooved ball bearing | |
| 13 | 0***0 | Drum | |
| 14 | 0***0 | Pin | |
| 15 | 0***0 | Drum | |
| 16 | 0***0 | Drum | |
| 17 | 0***0 | Drum | |
| 18 | 0***0 | Drum | |
| 19 | 0***0 | Plate | |
| 20 | 1***8 | Screw | |
| 21 | 0***0 | Aligning block | |
| 22 | 1***8 | Screw | |
| 23 | 1***1 | Washer | |
| 24 | 1***3 | Nut | |
| 25 | 1***7 | Washer | |
| 26 | 1***8 | Washer | |
| 27 | 1***0 | Screw | |
| 28 | 0***1 | Grooved plate | |
| 29 | 1***2 | Nut | |
| 30 | 0***0 | Guide pulley of cable | |
| 31 | 1***1 | Bolt | |
| 32 | 1***0 | Washer | |
| 33 | 1***5 | Bolt | |
| 34 | 0***0 | Plate | |
| 35 | 0***0 | Plate | |
| 36 | 0***1 | Pad | |
| 37 | 0***0 | Rope guide assy | |
| 38 | 1***7 | Pin | |
| 39 | 1***6 | Washer | |
| 40 | 0***0 | Pin | |
| 41 | T***3 | Telescopic boom section 3 assy | |
| 42 | T***2 | Telescopic boom section 2 assy | |
| 43 | B***m | Basic boom assy | |
| 44 | T***1 | Telescopic boom section 1 assy | |
| 45 | T***4 | Telescopic boom section 4 assy |
