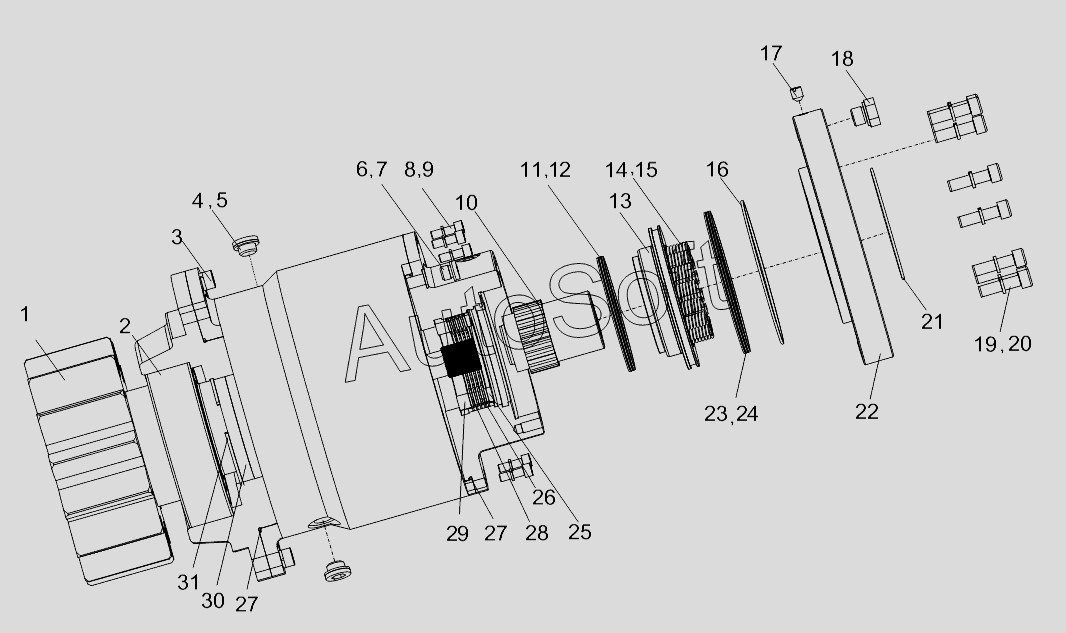

Каталог запасных частей к технике: Zoomlion RT-100 (2013). SWING REDUCER
16
31
30
29
28
27
27
26
25
24
23
22
21
20
19
18
17
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030200682 | 1***2 | Swing reducer | |
| 1 | 1***6 | Output gear | |
| 2 | 1***6 | Bearing | |
| 3 | 1***4 | Hexagon screw | |
| 4 | 1***1 | Plug | |
| 5 | 1***1 | Combination pad | |
| 6 | 1***2 | Hexagon socket plug | |
| 7 | 1***0 | Combination pad | |
| 8 | 1***8 | Hexagon screw | |
| 9 | 1***0 | Spring washer | |
| 10 | 1***1 | Coupling spindle | |
| 11 | 1***6 | X-ring | |
| 12 | 1***0 | Nylon retaining ring | |
| 13 | 1***0 | Piston | |
| 14 | 1***3 | Spring | |
| 15 | 1***2 | Spring | |
| 16 | 1***3 | O-ring | |
| 17 | 1***3 | Hexagon socket plug | |
| 18 | 1***0 | Ventilation plug | |
| 19 | 1***3 | Hexagon screw | |
| 20 | 1***1 | Spring washer | |
| 21 | 1***9 | O-ring | |
| 22 | 1***2 | Input flange | |
| 23 | 1***7 | X-ring | |
| 24 | 1***9 | Nylon retaining ring | |
| 25 | 1***1 | Adjusting washer | |
| 26 | 1***4 | Stator plate | |
| 27 | 1***5 | O-ring | |
| 28 | 1***5 | Rotor plate | |
| 29 | 1***2 | Washer | |
| 30 | 1***7 | Oil seal | |
| 31 | 1***2 | Circlip |
