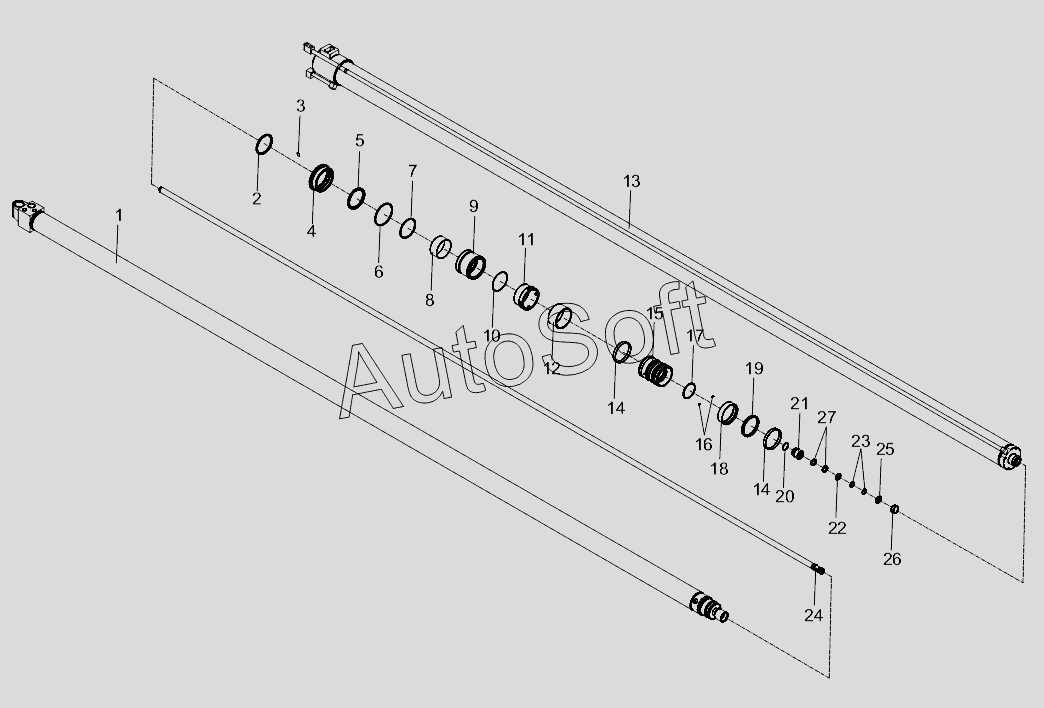

Каталог запасных частей к технике: Zoomlion RT-100 (2013). TELESCOPING CYLINDER I
14
14
27
26
25
24
23
22
21
20
19
18
17
16
15
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00756308400100000 | 0***0 | Telescoping cylinder I | |
| 1 | 0***0 | Piston rod | |
| 2 | 1***4 | Dust ring | |
| 3 | 0***7 | Baffle | |
| 4 | 0***3 | Cylinder cover | |
| 5 | 1***8 | U-ring | |
| 6 | 1***5 | O-ring | |
| 7 | 1***8 | Step Seal | |
| 8 | 1***5 | Bushing | |
| 9 | 0***2 | Guide sleeve | |
| 10 | 1***6 | Retaining ring | |
| 11 | 0***5 | Spacer sleeve | |
| 12 | 0***6 | Spacer sleeve | |
| 13 | 0***0 | Cylinder | |
| 14 | 1***7 | Guide ring | |
| 15 | 0***1 | Piston | |
| 16 | 1***5 | Screw | |
| 17 | 1***1 | O-ring | |
| 18 | 1***9 | D-A-S combination seal ring | |
| 19 | 1***2 | KYX piston seal | |
| 20 | 1***1 | O-ring | |
| 21 | 0***4 | Guide sleeve | |
| 22 | 1***6 | T-type Glyd-ring | |
| 23 | 1***4 | O-ring | |
| 24 | 0***0 | Small rod | |
| 25 | 0***7 | Retaining ring | |
| 26 | 0***8 | Tail cover | |
| 27 | 1***7 | Anti-pollution ring | |
| 28 | E***1 | Seal kit |
