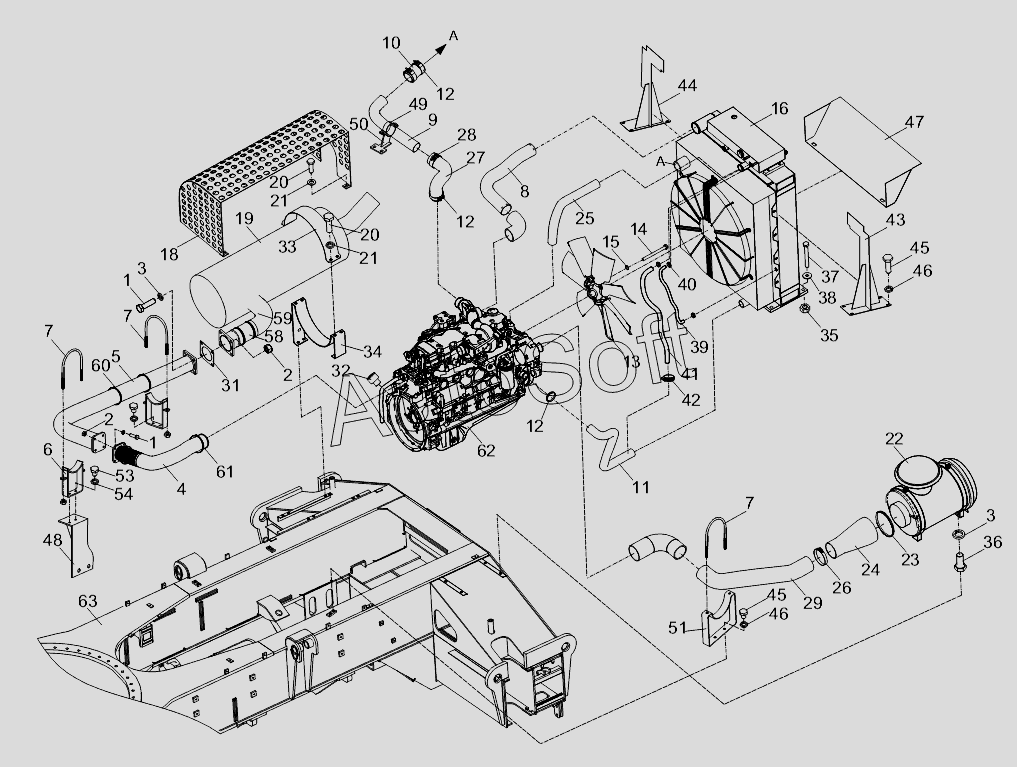

Каталог запасных частей к технике: Zoomlion RT-100 (2013). ENGINE AND ATATCHMENTS WELDED
48
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
47
32
49
50
51
53
54
58
59
60
61
62
63
16
1
1
2
2
3
3
4
5
6
7
7
7
8
9
10
11
12
12
12
13
14
15
18
19
20
20
21
21
22
23
24
25
26
27
28
29
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00758301000000002 | 0***2 | Engine attachments installation | |
| 1 | 1***1 | Bolt | |
| 2 | 1***6 | Nut | |
| 3 | 1***4 | Washer | |
| 4 | 0***1 | Exhaust pipe I | |
| 5 | 0***0 | Exhaust pipe II | |
| 6 | 0***0 | Exhaust pipe bracket | |
| 7 | 0***0 | Clamp | |
| 8 | 0***1 | Intercooler pipe | |
| 9 | 0***0 | Water outlet pipe | |
| 10 | 0***0 | Water pipe | |
| 11 | 0***1 | Water intake pipe | |
| 12 | 1***5 | T type clamp | |
| 13 | 1***2 | Fan assy | |
| 14 | 1***1 | Bolt | |
| 15 | 1***1 | Washer | |
| 16 | 1***7 | Radiator assy | |
| 17 | 1***4 | Engine coolant | |
| 18 | 0***0 | Silencer housing | |
| 19 | 0***1 | Silencer assy | |
| 20 | 1***8 | Bolt | |
| 21 | 1***3 | Washer | |
| 22 | 0***0 | Air filter assy | |
| 23 | 1***0 | Worm clamp | |
| 24 | 0***1 | Air intake hose | |
| 25 | 0***1 | Intercooler pipe | |
| 26 | 1***9 | T type clamp | |
| 27 | 0***0 | Water outlet pipe | |
| 28 | 1***7 | Hoop | |
| 29 | 0***1 | Air intake steel pipe | |
| 30 | 0***0 | Inlet pipe | |
| 31 | 0***0 | Asbestos sealing plate | |
| 32 | 0***0 | Blanking plug | |
| 33 | 0***0 | Silencer clamp | |
| 34 | 0***0 | Silencer bracket | |
| 35 | 1***2 | Nut | |
| 36 | 1***9 | Bolt | |
| 37 | 1***7 | Bolt | |
| 38 | 1***3 | Washer | |
| 39 | 0***0 | Ventilation pipe | |
| 40 | 1***8 | Worm clamp | |
| 41 | 0***0 | Water pipe | |
| 42 | 1***6 | Hoop | |
| 43 | 0***0 | Air baffle A | |
| 44 | 0***0 | Air baffle B | |
| 45 | 1***2 | Bolt | |
| 46 | 1***7 | Washer | |
| 47 | 0***0 | Deflecting plate | |
| 48 | 0***0 | Exhaust pipe bracket | |
| 49 | 0***0 | Water outlet pipe bracket I | |
| 50 | 0***0 | Water outlet pipe bracket II | |
| 51 | 0***0 | Air intake steel pipe bracket | |
| 52 | 0***0 | Engine and atatchments welded pipe package | |
| 53 | 1***4 | Bolt | |
| 54 | 1***5 | Washer | |
| 55 | 1***4 | Two-port ball valve | |
| 56 | 0***0 | Heat-insulating sleeve I | |
| 57 | 0***0 | Heat-insulating sleeve II | |
| 58 | 0***0 | Heat-insulating sleeve HI | |
| 59 | 0***0 | Heat-insulating sleeve IV | |
| 60 | 1***1 | Hoop | |
| 61 | 1***3 | Heavy clamp | |
| 62 | E***e | Engine | |
| 63 | C***s | Chassis attachments welded |
