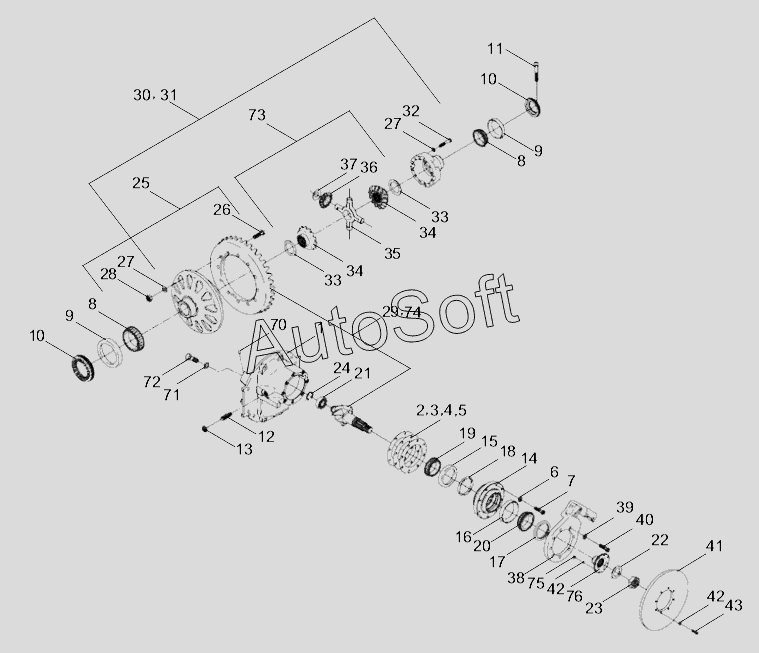

Каталог запасных частей к технике: Zoomlion RT-100 (2013). MAIN REDUCER ASSY. EXPLODED VIEWI
38
26
27
27
28
29
30
31
32
33
33
34
34
35
36
37
25
39
40
41
42
42
43
70
71
72
73
74
75
76
13
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
14
15
16
17
18
19
19
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030100815 | 1***5 | Front axle | |
| 1 | 1***6 | Carrier & cap assy | |
| 2 | 1***7 | Shim | |
| 3 | 1***8 | Shim | |
| 4 | 1***9 | Shim | |
| 5 | 1***0 | Shim | |
| 6 | 1***9 | Washer | |
| 7 | 1***5 | Bolt | |
| 8 | 1***1 | Cone-bearing | |
| 9 | 1***2 | Bearing cover | |
| 10 | 1***3 | Ring-brg adj, fin. | |
| 11 | 1***1 | Screw | |
| 12 | 1***4 | Screw-thrust | |
| 13 | 1***5 | Nut | |
| 14 | 1***6 | Cage assy-pinion | |
| 15 | 1***7 | Bearing cover | |
| 16 | 1***8 | Bearing cover | |
| 17 | 1***9 | Oil seal | |
| 18 | 1***0 | Repair kit | |
| 19 | 1***1 | Cone-bearing | |
| 20 | 1***2 | Cone-bearing | |
| 21 | 1***3 | Ball bearing | |
| 22 | 1***4 | Seal ring | |
| 23 | 1***5 | Locking nut | |
| 24 | 1***6 | Snap ring | |
| 25 | 1***7 | Repair kit | |
| 26 | 1***8 | Bolt | |
| 27 | 1***6 | Washer | |
| 28 | 1***7 | Locknut | |
| 29 | 1***9 | Gear & pinion assy | |
| 30 | 1***0 | Case-diff, & nest assy | |
| 31 | 1***1 | Case assy-diff. | |
| 32 | 1***2 | Screw | |
| 33 | 1***3 | Thrust washer | |
| 34 | 1***4 | Gear-diff side,fin. | |
| 35 | 1***5 | Differential spider | |
| 36 | 1***6 | Pinion-diff, fin. | |
| 37 | 1***7 | Stop washer | |
| 38 | 1***8 | Adapter-brake, fin. | |
| 39 | 1***9 | Flat washer | |
| 40 | 1***0 | Screw | |
| 41 | 1***1 | Brake disc | |
| 42 | 1***7 | Washer | |
| 43 | 1***8 | Screw | |
| 70 | 1***5 | Ball | |
| 71 | 1***2 | Washer | |
| 72 | 1***3 | Screw | |
| 73 | 1***4 | Differential kit | |
| 74 | 1***5 | Gear set | |
| 75 | 1***5 | Locking nut | |
| 76 | 1***6 | Input flange |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
