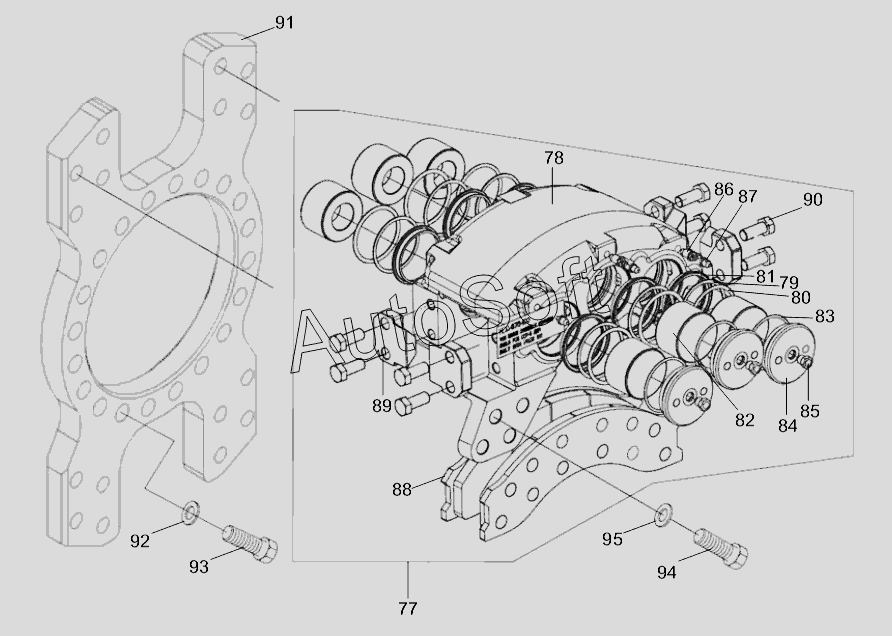

Каталог запасных частей к технике: Zoomlion RT-100 (2013). BRAKE ASSY. EXPLODED VIEW
86
95
94
93
92
91
90
89
88
87
85
84
83
82
81
80
79
78
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030100815 | 1***5 | Front axle | |
| 77 | 1***7 | Brake assy | |
| 78 | 1***8 | Caliper finish - disc brake | |
| 79 | 1***1 | Ring - backup | |
| 80 | 1***4 | O-ring | |
| 81 | 1***3 | Seal wiper | |
| 82 | 1***4 | Piston | |
| 83 | 1***5 | O-ring | |
| 84 | 1***6 | Cup-brake cylinder | |
| 85 | 1***7 | Blanking plug | |
| 86 | 1***6 | Screw-bleeder | |
| 87 | 1***9 | Dust cap | |
| 88 | 1***9 | Brake disc | |
| 89 | 1***0 | Plate-lining retainer | |
| 90 | 1***1 | Screw | |
| 91 | 1***0 | Brake, fin. | |
| 92 | 1***5 | Washer | |
| 93 | 1***1 | Screw | |
| 94 | 1***2 | Screw | |
| 95 | 1***3 | Washer |
