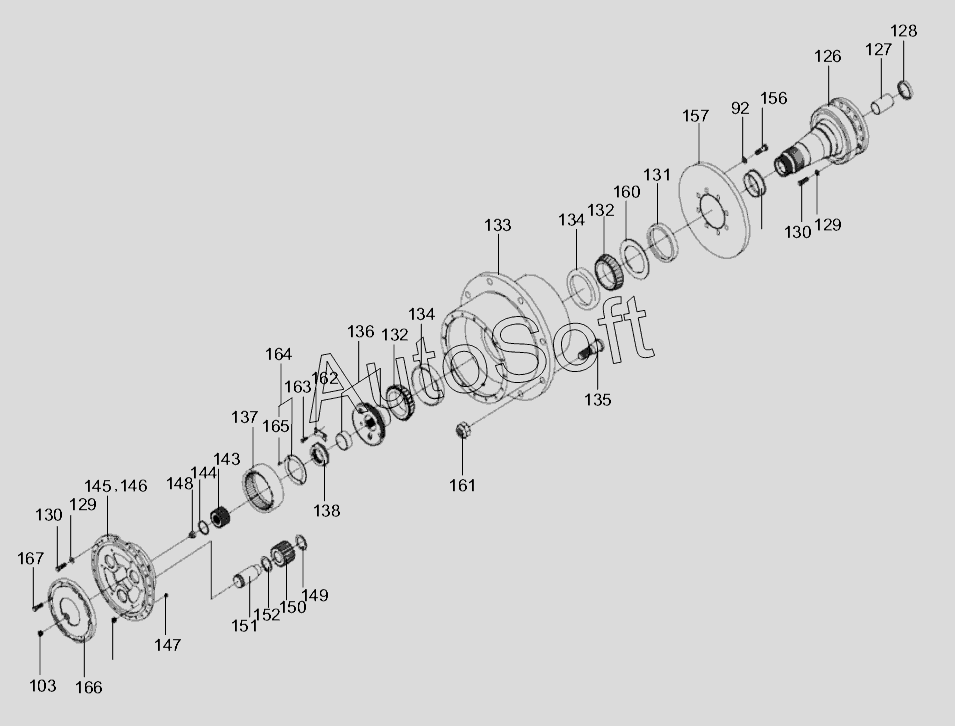

Каталог запасных частей к технике: Zoomlion RT-100 (2013). HUB REDUCER ASSY. EXPLODED VIEW I
92
103
104
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
129
130
130
131
132
132
133
134
134
135
136
137
138
139
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030100815 | 1***5 | Front axle | |
| 92 | 1***5 | Washer | |
| 103 | 1***4 | Plug-fill/drain magnetic | |
| 104 | 1***0 | Oil plug | |
| 112 | 1***5 | Knuckle-steering, fin. rh | |
| 113 | 1***6 | Limit bolt | |
| 114 | 1***7 | Locking nut | |
| 115 | 1***8 | Knuckle-steering, fin. lh | |
| 116 | 1***9 | Cap-king pin | |
| 117 | 1***0 | Thrust washer | |
| 118 | 1***1 | Shim | |
| 119 | 1***2 | Shim | |
| 120 | 1***3 | Shim | |
| 121 | 1***4 | Screw | |
| 122 | 1***0 | Fitting-grease | |
| 123 | 1***5 | Cap-king pin | |
| 124 | 1***6 | Left half shaft | |
| 125 | 1***7 | Joint assy-universa | |
| 126 | 1***8 | Spindle assy | |
| 127 | 1***9 | Bushing | |
| 128 | 1***0 | Oil seal | |
| 129 | 1***2 | Washer | |
| 130 | 1***1 | Screw | |
| 131 | 1***2 | Oil seal | |
| 132 | 1***3 | Cone-bearing | |
| 133 | 1***4 | Wheel hub assy | |
| 134 | 1***5 | Bearing cover | |
| 135 | 1***6 | Rim bolt | |
| 136 | 1***7 | Hub-planetary ring gear, fin. | |
| 137 | 1***8 | Planetary annular gear | |
| 138 | 1***1 | Nut | |
| 139 | 1***2 | Half shaft repair kit | |
| 142 | 1***5 | Inner end, half shaft | |
| 143 | 1***6 | Sun gear | |
| 144 | 1***0 | Snap ring | |
| 145 | 1***7 | Spider assy-planetary | |
| 146 | 1***8 | Planetary carrier | |
| 147 | 1***5 | Block | |
| 148 | 1***6 | Block | |
| 149 | 1***9 | Stop washer | |
| 150 | 1***0 | Planetary gear | |
| 151 | 1***1 | Planetary gear shaft | |
| 152 | 1***2 | Thrust washer | |
| 153 | 1***3 | Drag rod | |
| 154 | 1***4 | Right, ie rod ball joint | |
| 155 | 1***8 | Cotter pin | |
| 156 | 1***3 | Screw | |
| 157 | 1***5 | Brake disc | |
| 158 | 1***6 | End assy-tie rod lh thread | |
| 159 | 1***7 | Shaft sleeve | |
| 160 | 1***8 | Oil seal fixing seal ring | |
| 161 | 1***3 | Rim nut | |
| 162 | 1***7 | Positioning block | |
| 163 | 1***8 | Screw | |
| 164 | 1***9 | Seal ring | |
| 165 | 1***0 | Positioning pin | |
| 166 | 1***1 | End cover | |
| 167 | 1***2 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
