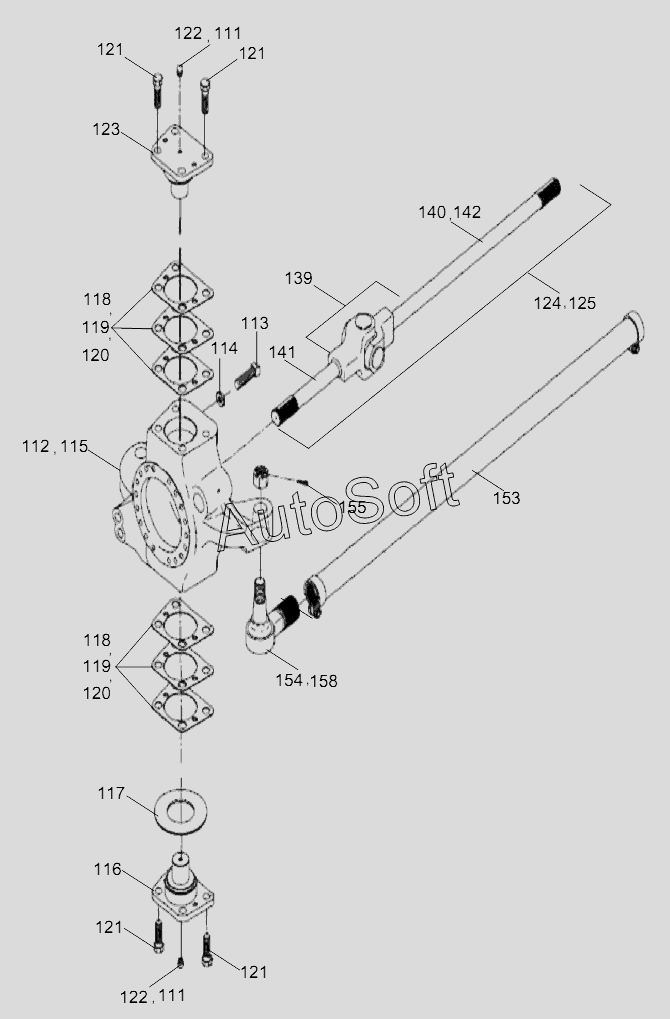

Каталог запасных частей к технике: Zoomlion RT-100 (2013). HUB REDUCER ASSY. EXPLODED VIEW II
122
122
158
155
154
153
142
141
140
139
125
124
123
121
121
121
121
120
120
119
119
118
118
117
116
115
114
113
112
111
111
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030100815 | 1***5 | Front axle | |
| 111 | 1***3 | Dust cap | |
| 112 | 1***5 | Knuckle-steering, fin. rh | |
| 113 | 1***6 | Limit bolt | |
| 114 | 1***7 | Locking nut | |
| 115 | 1***8 | Knuckle-steering, fin. lh | |
| 116 | 1***9 | Cap-king pin | |
| 117 | 1***0 | Thrust washer | |
| 118 | 1***1 | Shim | |
| 119 | 1***2 | Shim | |
| 120 | 1***3 | Shim | |
| 121 | 1***4 | Screw | |
| 122 | 1***0 | Fitting-grease | |
| 123 | 1***5 | Cap-king pin | |
| 124 | 1***6 | Left half shaft | |
| 125 | 1***7 | Joint assy-universa | |
| 139 | 1***2 | Half shaft repair kit | |
| 140 | 1***3 | Inner end, half shaft | |
| 141 | 1***4 | Shaft-universal outer | |
| 142 | 1***5 | Inner end, half shaft | |
| 153 | 1***3 | Drag rod | |
| 154 | 1***4 | Right, ie rod ball joint | |
| 155 | 1***8 | Cotter pin | |
| 158 | 1***6 | End assy-tie rod lh thread |
