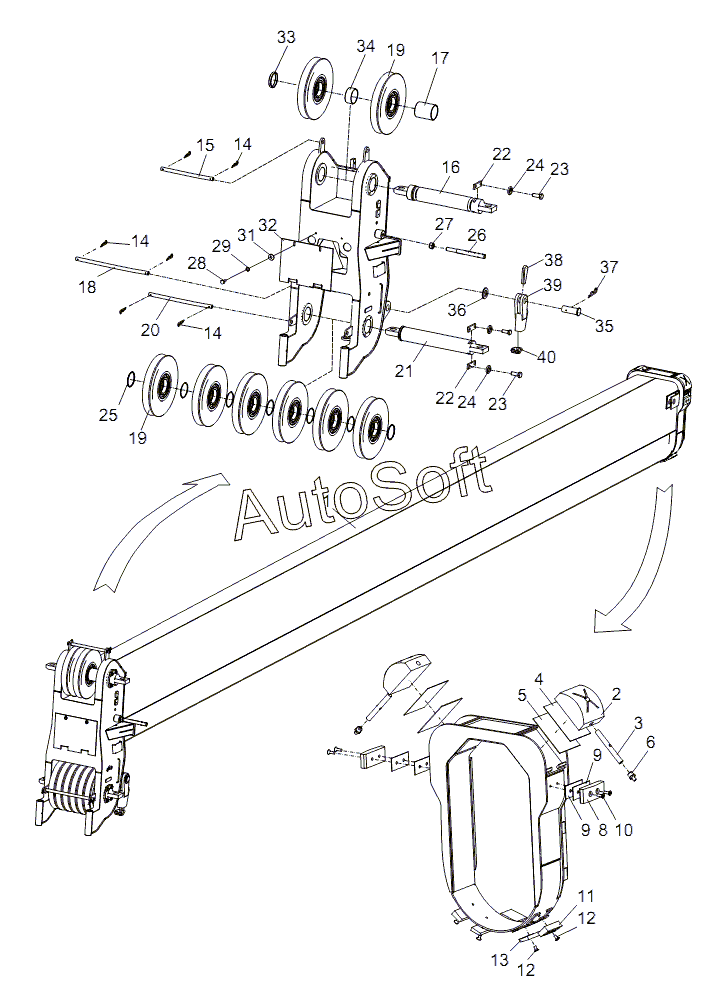

Каталог запасных частей к технике: Zoomlion RT-551 (4x4) (2013). TELESCOPIC BOOM SECTION 4 ASSY D00755918920000000Y
1
2
3
4
5
6
8
9
9
10
11
12
12
13
14
14
14
15
16
17
18
19
19
20
21
22
22
23
23
24
24
25
26
27
28
29
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00755918920000000 | 0***0 | Telescopic boom section 4 assy | |
| 1 | 0***1 | Telescopic boom section 4 welded | |
| 2 | 0***0 | Slide block | |
| 3 | 0***0 | Sleeve | |
| 4 | 0***0 | Plate | |
| 5 | 0***0 | Plate | |
| 6 | 1***1 | Oil cup | |
| 7 | 2***4 | Lithium-based Grease | |
| 8 | 0***0 | Slide block | |
| 9 | 0***0 | Pad | |
| 10 | 1***2 | Screw | |
| 11 | 0***0 | Slide block | |
| 12 | 1***0 | Screw | |
| 13 | 0***0 | Slide block | |
| 14 | 0***7 | Spring-loaded pin | |
| 15 | 0***0 | Pipe | |
| 16 | 0***0 | Pulley spindle | |
| 17 | 0***0 | Spacer sleeve | |
| 18 | 0***3 | Pipe | |
| 19 | 0***0 | Pulley assy | |
| 20 | 0***0 | Pipe | |
| 21 | 0***0 | Rope pulley shaft | |
| 22 | 0***9 | Plate | |
| 23 | 1***6 | Bolt | |
| 24 | 1***7 | Washer | |
| 25 | 0***0 | Spacer sleeve | |
| 26 | 0***0 | Wire securing stud | |
| 27 | 1***5 | Nut | |
| 28 | 1***8 | Bolt | |
| 29 | 1***4 | Washer | |
| 30 | 0***0 | Pin | |
| 31 | 1***3 | Washer | |
| 32 | 0***0 | Plate | |
| 33 | 0***0 | Spacer sleeve | |
| 34 | 0***0 | Spacer sleeve | |
| 35 | 0***0 | Pin | |
| 36 | 0***0 | Washer | |
| 37 | 0***1 | Spring-loaded pin | |
| 38 | 0***0 | Wedge | |
| 39 | 0***0 | Wedge sleeve | |
| 40 | 1***1 | Wire rope clamp |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
